Охлаждение майнинг-фермы

Процесс монтажа системы канального кондиционирования

В процессе работы оборудования майнинговых ферм вырабатывается тепло. Причём выполнить расчёт выделения теплоты очень просто: она равна потребляемой оборудованием мощности. По закону сохранения энергии.

На данном объекте планируется реализовать работу майнинг-фермы на 210 кВт. Сколько вычислений она делает - мы не знаем. Наша дело - отвести эту тепловую энергию и сделать это максимально эффективно!


Оборудование подобрано таким образом, чтобы работа по охлаждению велась круглый год: и при +35, и при -30 градусов. Все внешние блоки кондиционеров дополнительно укомплектованы зимними комплектами, сохраняющими работоспособность кондиционеров и при отрицательных температурах за бортом. Подход - тот же, что при охлаждении серверных, разницы никакой: и там, и там - вычислительный процесс; и там, и там - требуется круглогодичное охлаждение.

Монтаж системы канального охлаждения

Внешние блоки сплит-систем

Шаг №1

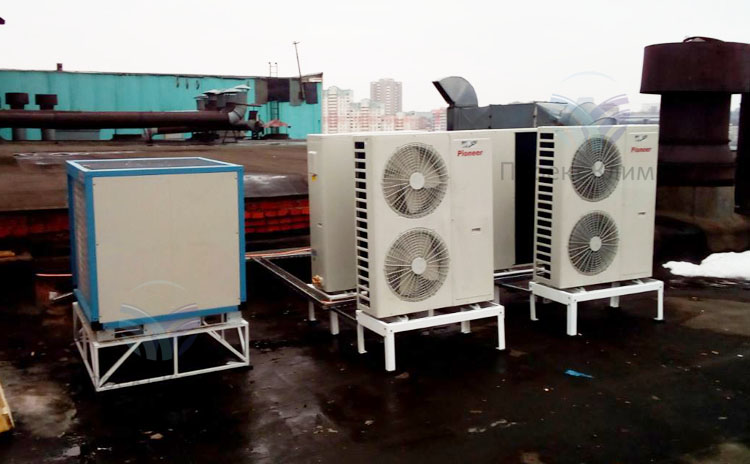

Внешние блоки сплит-систем: одна ветка, установлена системы кондиционирования на крыше здания
Внешние блоки промышленных кондиционеров

Шаг №2

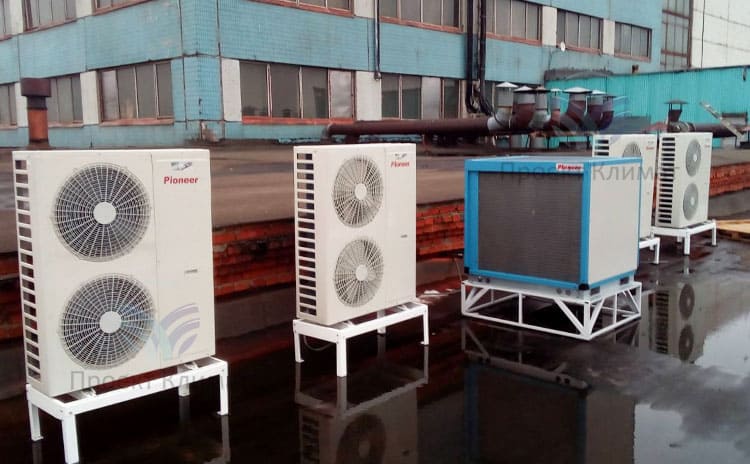

Внешние блоки промышленных кондиционеров также смонтированы на крыше согласно проекта
Установка внутренних блоков

Шаг №3

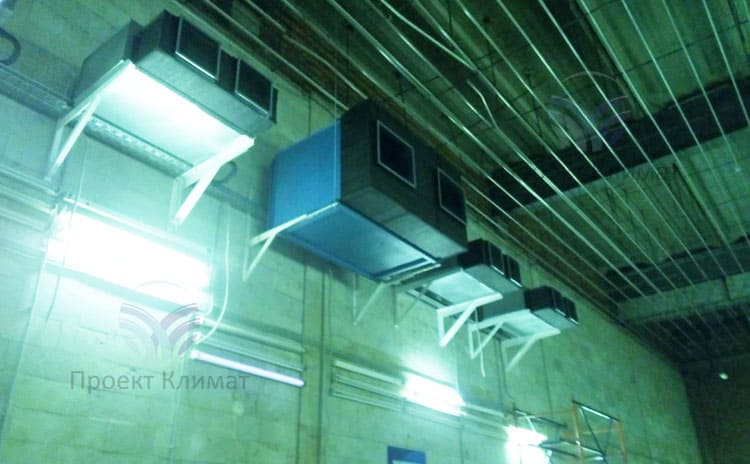

Установка внутренних блоков канальных высоконапорных кондиционеров

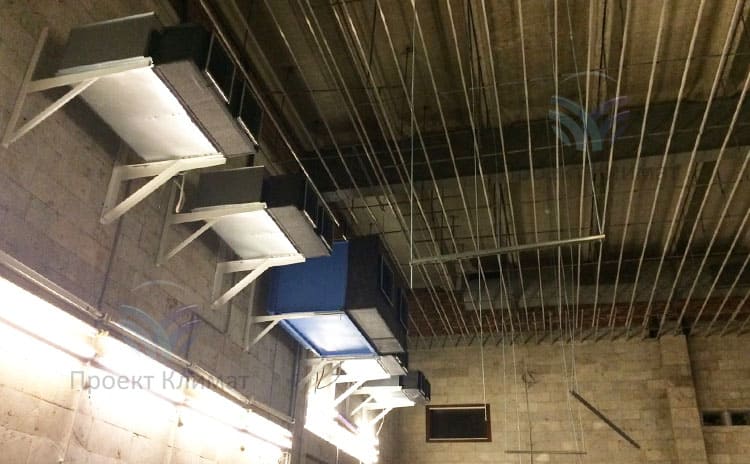

Внутренние блоки канальных высоко напорных кондиционеров

Шаг №4

При дежурном освещении выглядит как космолёт
Канальные кондиционеры для серверной

Шаг №5

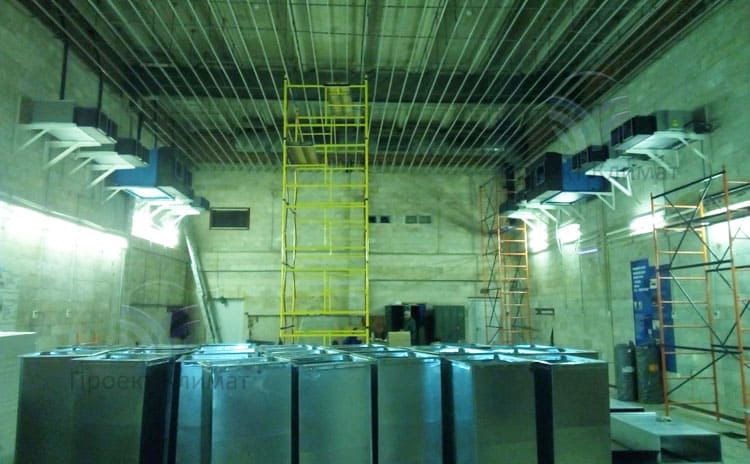

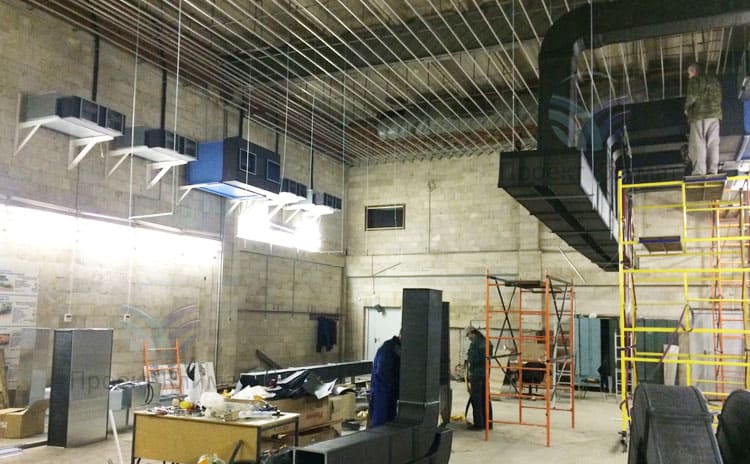

Смонтированы все внутренние блоки, завезены воздуховоды и расходный материал для дальнейшего монтажа
Воздуховоды системы канального кондиционирования

Шаг №6

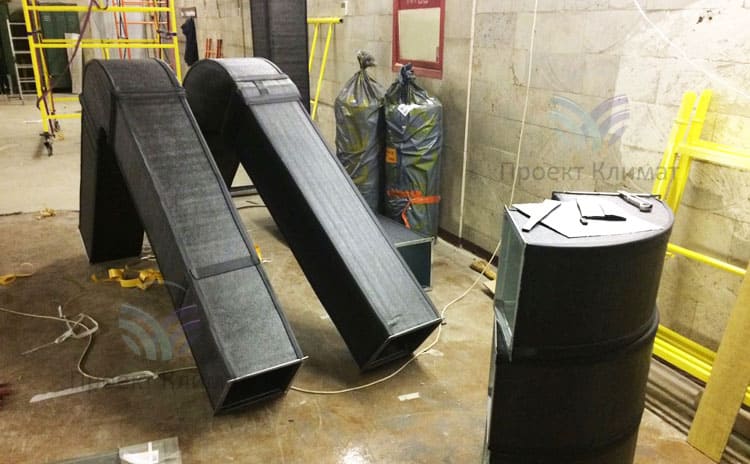

Воздуховоды системы канального кондиционирования воздуха оклеиваются теплоизоляцией
Крепление адаптеров и воздуховодов

Шаг №7

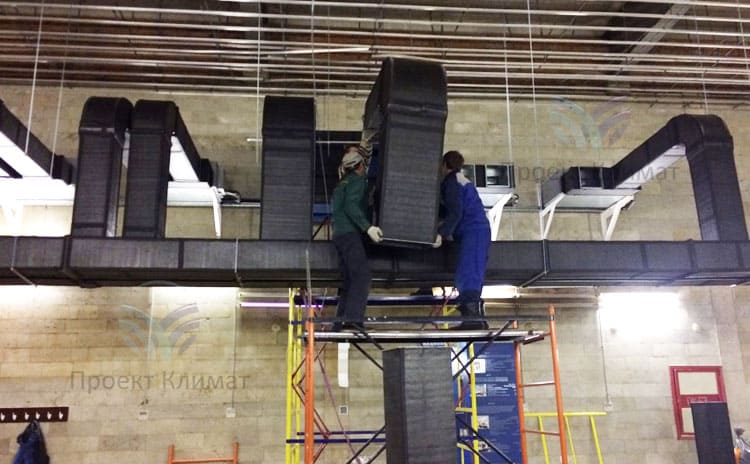

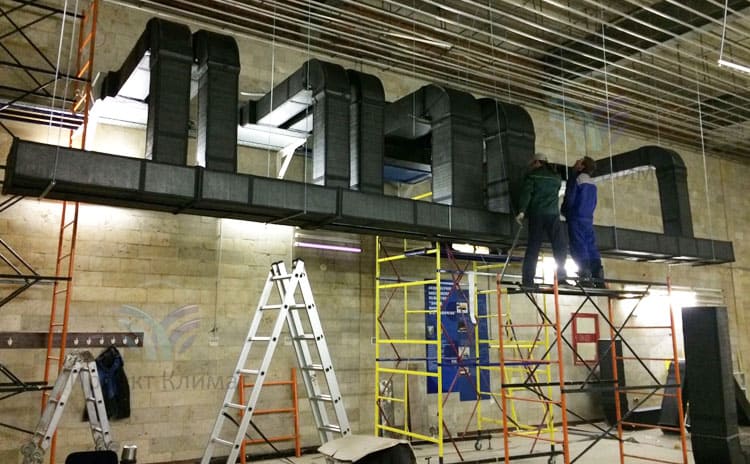

Крепление адаптеров и воздуховодов к ранее смонтированным внутренним блокам
Адресная раздача воздуха по каналам

Шаг №8

Всё сделано для адресной подачи охлаждённого воздуха к стойкам, где будут смонтированы видеокарты
Система канального охлаждения

Шаг №9

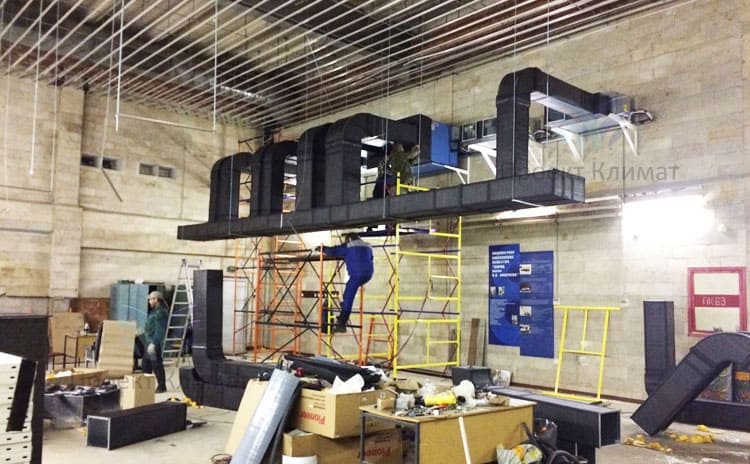

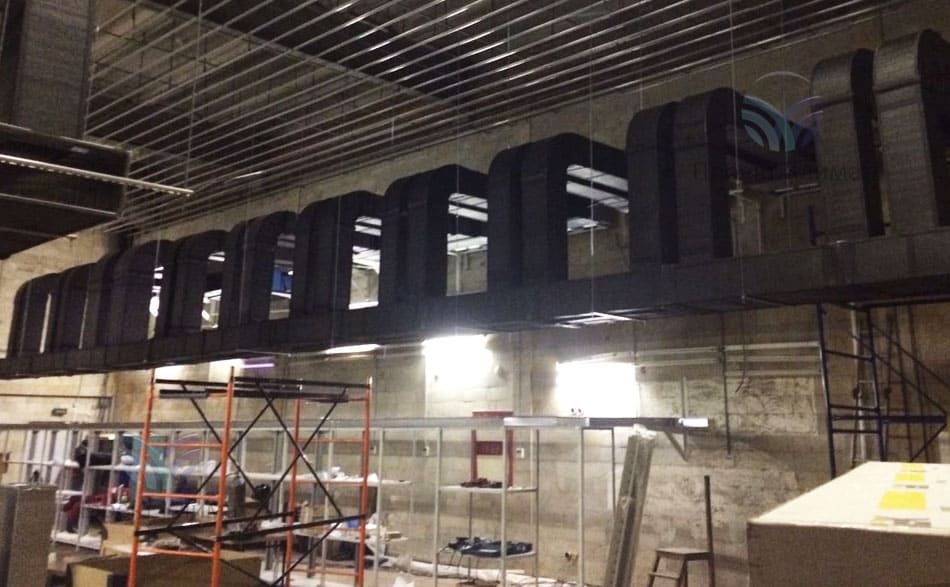

Так выглядит одна из веток создаваемой системы кондиционирования
Охлаждение фермы канальными кондиционерами

Шаг №10

Вторая ветка выполняется в полной аналогии, зеркально
Отведение конденсата в канализацию

Шаг №11

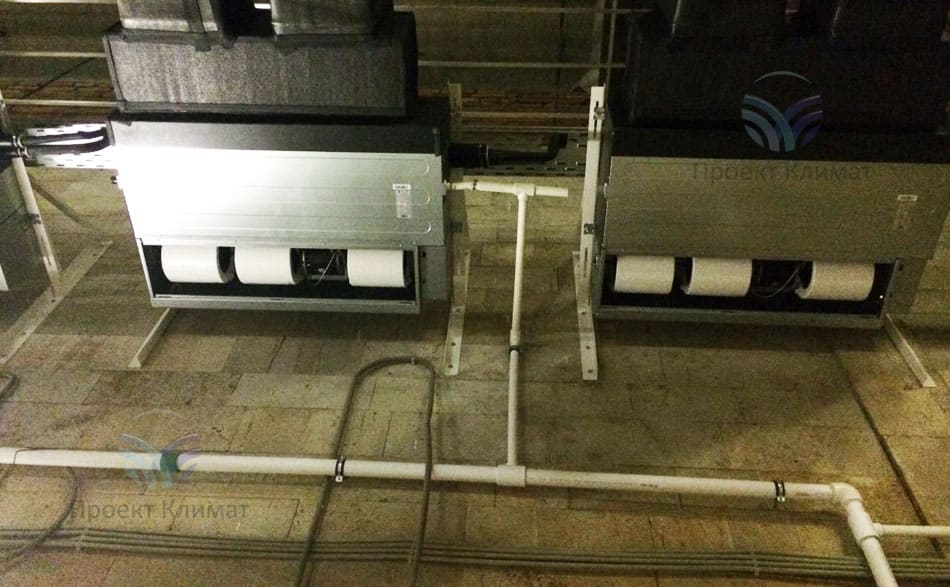

Отведение конденсата от канальных кондиционеров в канализацию через полипропилен

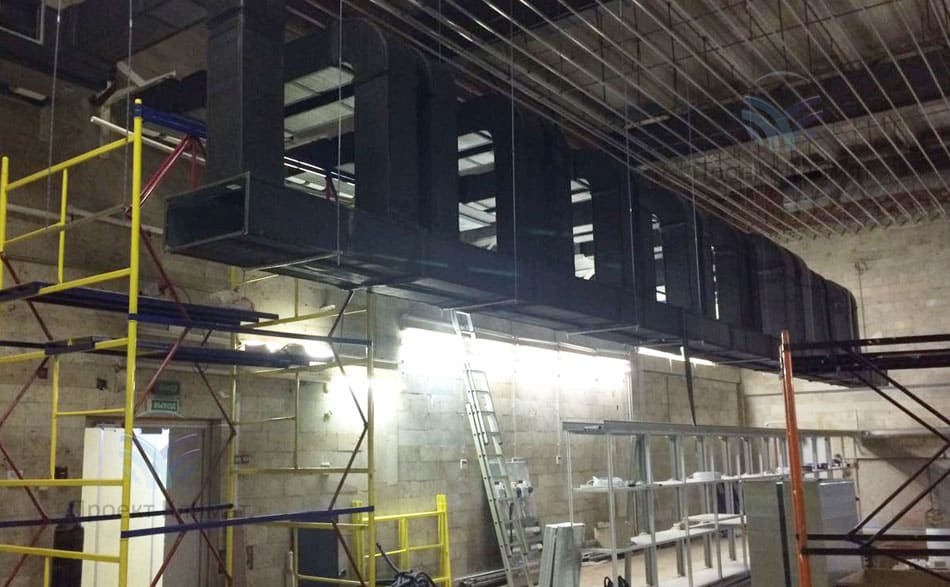

Возведение стоек под оборудование

Шаг №12

Возведение стоек под оборудование под адаптерами, которые обеспечивают адресную подачу воздуха
Вторая ветка канальных кондиционеров

Шаг №13

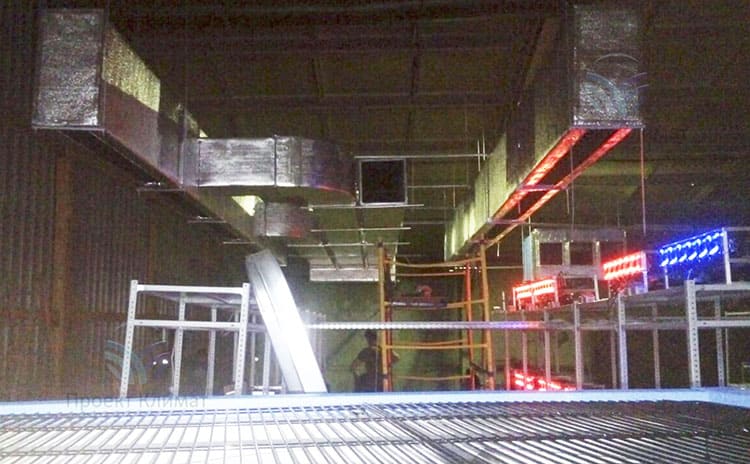

Вторая ветка канальных кондиционеров с такими же стойками под оборудование для майнинга криптовалют

Для нас подобные объекты более чем привычны. Охлаждение серверных - одна из наших специализаций. Решения могут быть различными, включая фрикулинг: когда охлаждение воздуха происходит за счёт подачи из вне более холодного уличного воздуха. Это не просто поставить вентилятор и воздуховод: нужны фильтра и минимальная автоматика, которая учитывает разницу температур. В том числе может переключить с фрикулинга на классическую схему - кондиционирование (это происходит летом, конечно же).

"Проект Климат" - официальный дилер и сервисный центр! Мы не только монтируем и обслуживаем, мы способны выполнить диагностику и ремонт, в том числе и сложный восстановительный. Подобных компанией немного. Даже в Москве.


Ниже представлены ещё несколько примеров охлаждения серверных помещений различных по оборудованию и объёмам работ.

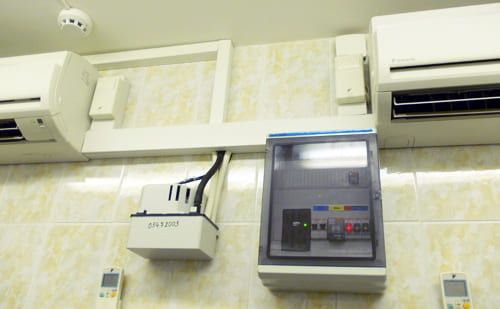

Монтаж Daikin с согласователями работы в серверной
