Для организации системы кондиционирования загородного дома или коттеджа идеально подойдёт мультизональный кондиционер Daikin. Каковы преимущества? Экономичность в эксплуатации: у подобных кондиционеров самые высокие показатели эффективности: да, они дороги изначально, но затраты при длительном сроке эксплуатации отобьются за счёт минимальных издержек на электроэнергию. Эстетичность. Нет необходимости обвешивать фасад вашего нового дома пятью, шестью, десятью внешними блоками.

Внешний блок устанавливается снаружи здания, на подставке. От внешнего блока коммуникации прокладываются к внутренним блокам. Особенность мультизонального кондиционера в том, что с целью сокращения суммарной длины фреонового контура и минимизации нагрузки на компрессор внешнего блока выполняется прокладка центральной магистрали, которая в дальнейшем разветвляется рефнет-разветвителями и делится блоками-распределителями, которые способны обеспечить индивидуальную подачу хладагента к каждому внутреннему блоку в требуемом количестве.

Монтаж мультизонального кондиционера в загородном доме

Монтаж рефнет-разветвителей

Шаг №1

В систему распределения фреона мультизонального кондиционера для сокращения общей длины трасс монтируются рефнет-разветвители и блоки-распределители, которые способны регулировать объём хладагента, подаваемого к каждому внутреннему блоку кондиционера в зависимости от потребности охлаждения.
Монтаж рефнет-разветвителей

Шаг №2

Помимо экономии ресурса мультизонального кондиционера (система подаёт ровно столько хладагента, сколько необходимо, без перегрузки системы), подобный подход позволяет существенно сократить суммарную протяжённость трасс системы: нет необходимости подводить фреоновый контур от внешнего блока к каждому внутреннему, ведь удалённость агрегатов может достигать 20-25 метров с перепадом высот до 15-20 метров!
Пример монтажа рефнет-разветвителя мультизонального кондиционера

Шаг №3

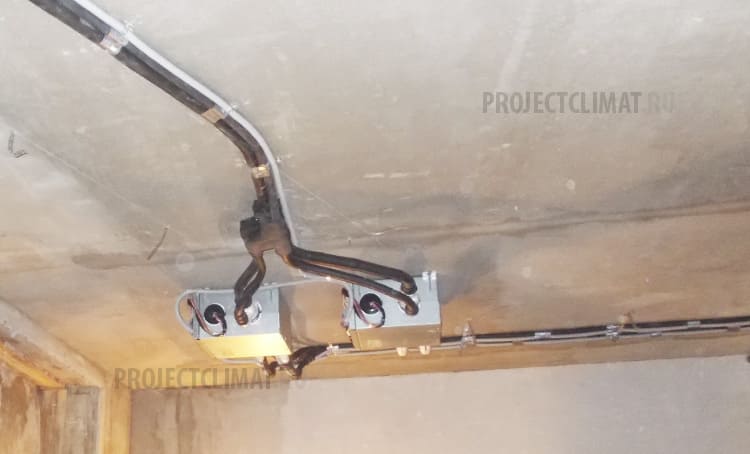

Рефнет-разветвители могут быть на 2, 3 или 4 выхода. На данном примере показано, как трасса рефнет-разветвителем делится на две ветки, каждая из которых затем через блок-распределитель обеспечивает подачу фреона на две трассы к внутренним блокам.
Рефнет-разветвитель и блок распределитель в сборе

Шаг №4

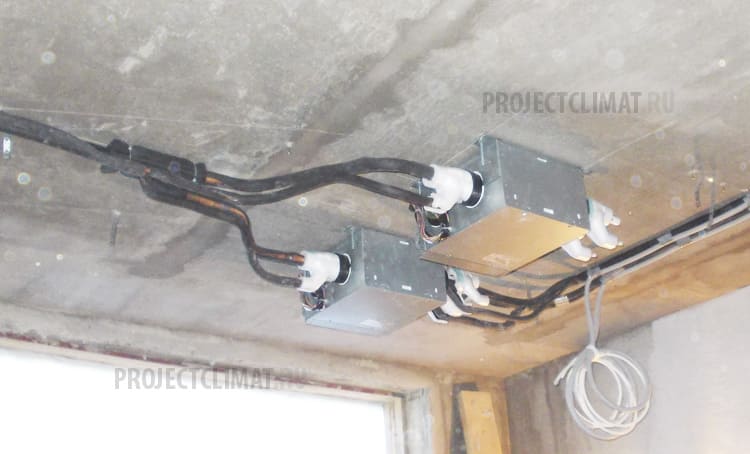

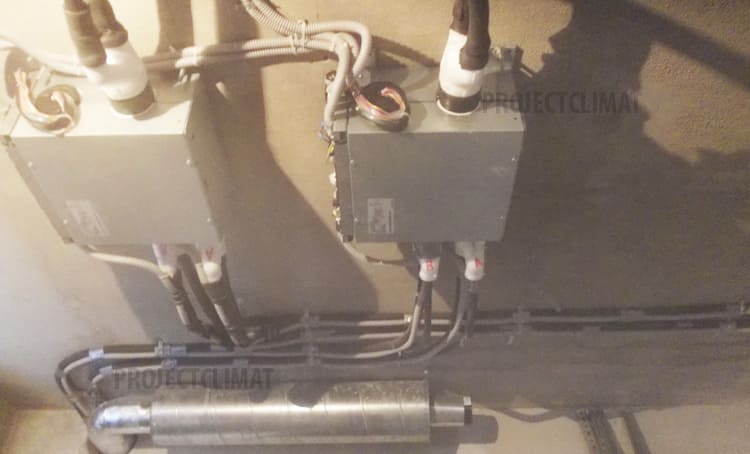

На фотографии разбиение трассы на два контура и заведение в блоки-распределители (делители). Из каждого блока-распределителя выводятся по две независимые системы.
Система рапределение фреона в сборе

Шаг №5

Представлена фотография полностью подключённой системы с отведением всех запланированных трасс и разводкой по помещениям.
Прокладка трассы под внутренние блоки

Шаг №6

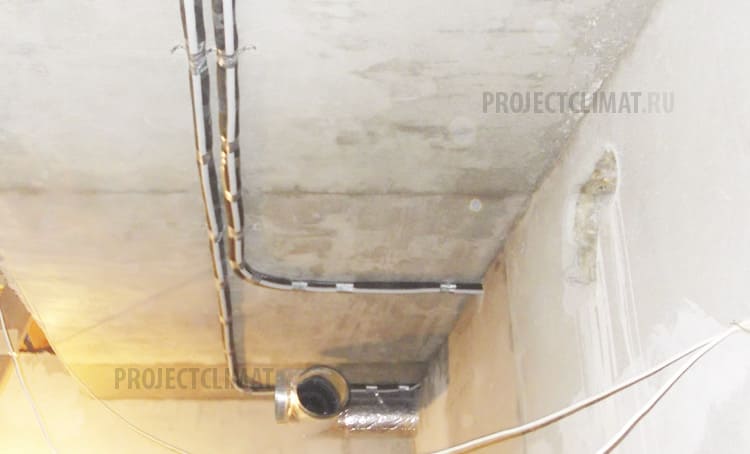

Далее трассы для каждого кондиционера (все четыре блока - канального типа со скрытой установкой) прокладываются под потолком. При выполнении отделочных работ они будут скрыты чистовым потолком.
Вторая пара трасс кондиционеров

Шаг №7

Вторая пара трасс для двух кондиционеров проходит через другие помещения в рамках проекта создания системы кондиционирования.
Внутренний блок канального типа

Шаг №8

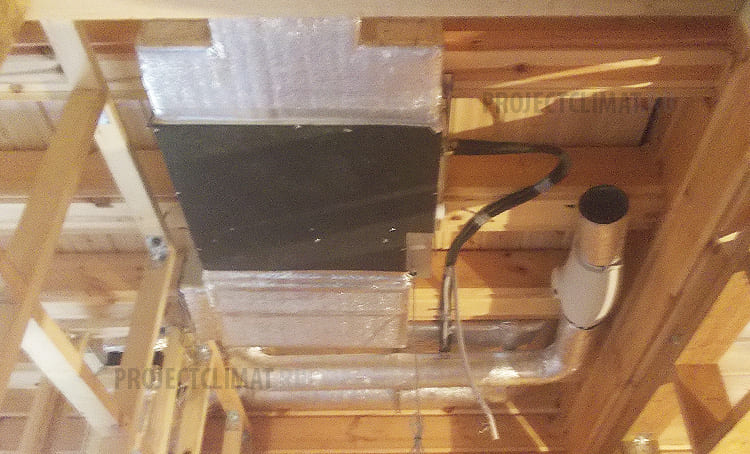

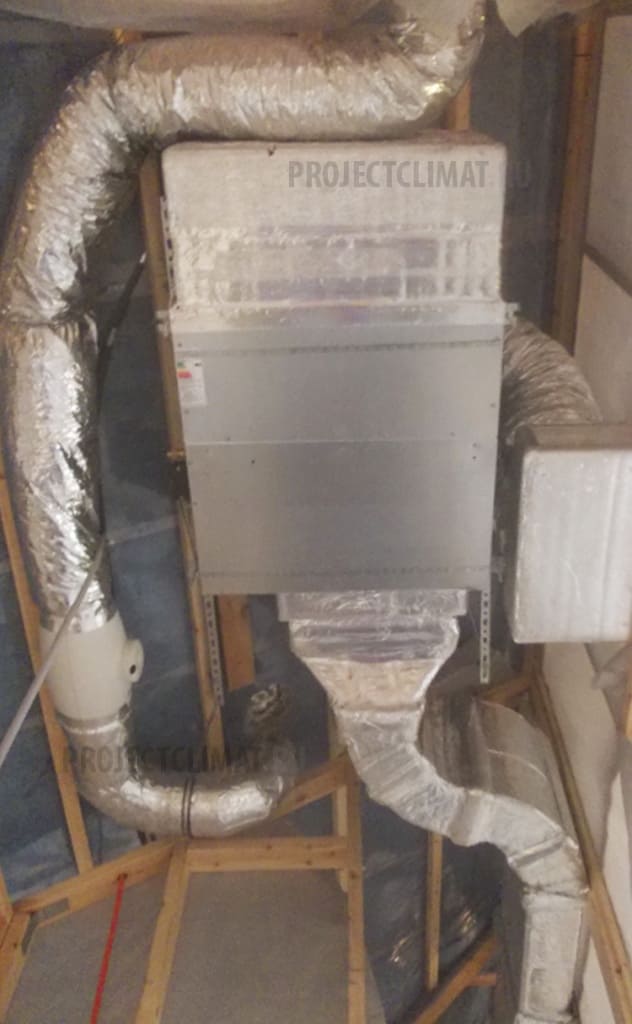

После прокладки трассы проводится установка на согласованные места внутренних блоков канальных кондиционеров. На фотографии - уже "собранный" канальный кондиционер с адаптерами на входе и выходе в теплоизоляции и гибкой вставкой для подключения воздуховода для последующей раздачи охлаждённого воздуха по помещениям.
Внутренний блок канального кондиционера в обвязке

Шаг №9

Фотография того же внутреннего блока канального кондиционера с подключённым к адаптерам воздуховодами и частично смонтированной вентиляцией.
Монтаж канального кондиционера

Шаг №10

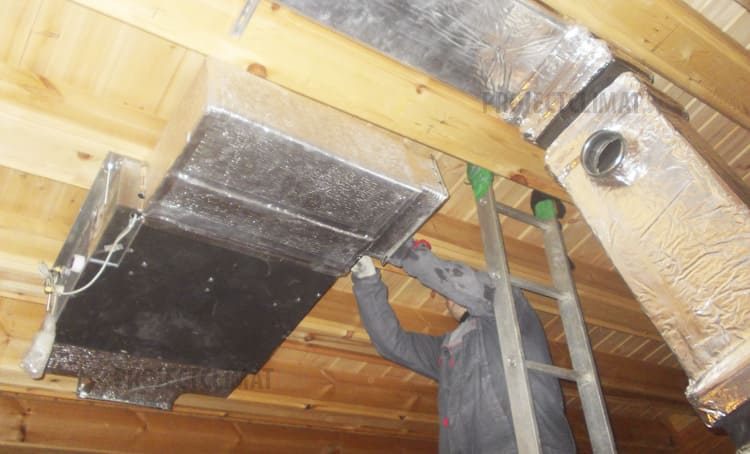

Внутренние блоки канальных кондиционеров монтируются на шпильки под потолком. К элементам подключения присоединяются воздуховоды, как подающие к внутреннему блоку воздух для охлаждения, так и раздающие охлаждённый воздух по всем помещениям.
Установленный канальный кондиционер в обвязке

Шаг №11

Ещё один внутренний блок с подведённой к нему фреоновой магистралью, подключёнными адаптерами в теплоизоляции и воздуховодами.
Опрессовка азотом мультизональной системы

Шаг №12

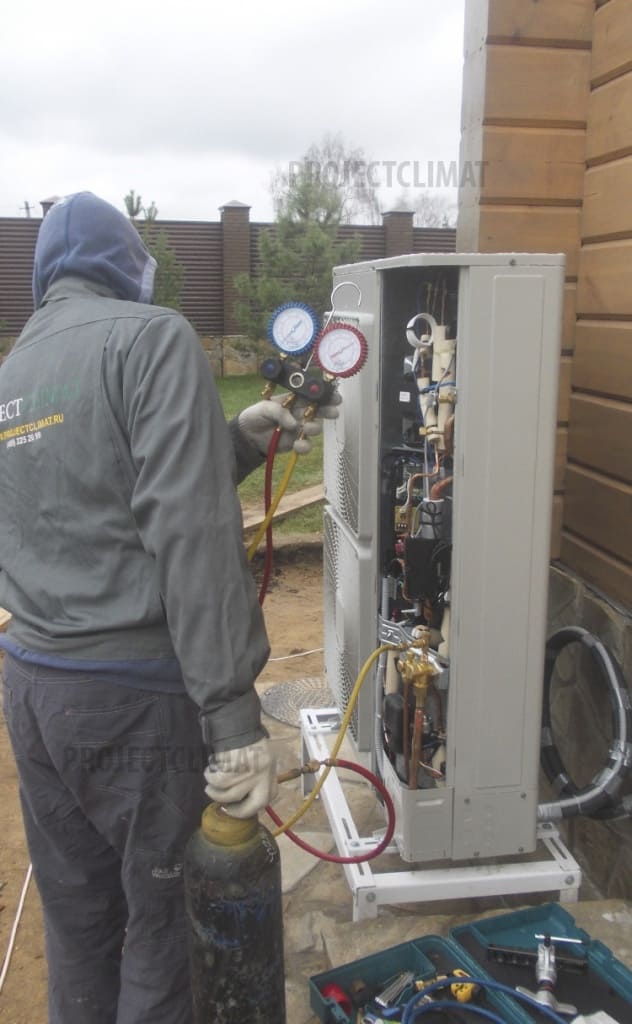

Завершающий этап - это опрессовка азотом всей системы мультизонального кондиционера. Цель - окончательно убедиться в отсутствии утечек и надёжном соединении всех элементов: от внешнего блока до блоков-распределителей и внутренних блоков.
Опрессовка мультизонального кондиционера

Шаг №13

Под давлением с закаченным в трассу азотом система простоит неделю. Любое изменение показателей манометра - повод для поиска утечки, перевальцовки и перепайки соединений. В нашем случае этого не пришлось выполнять.

Далее представлен пример с этого же объекта, но описание касается монтируемой приточно-вытяжной системы Systemair.

Приточно-вытяжная установка обеспечивает подачу свежего и удаление из помещений воздуха. При этом с целью повышения эффективности и снижения затрат на работу системы выбрана вентиляционная установка с рекуперацией тепла, т.е. система, которая позволяет подогревать или охлаждать (в зависимости от времени года) подаваемый воздух за счёт температуры (её разницы) воздуха отводимого из помещений. Идеальный вариант для создания системы вентиляции загородного дома: надёжно, эффективно, долговечно.

Монтаж системы вентиляции в коттедже

Алмазное бурение стены под воздуховоды

Шаг №1

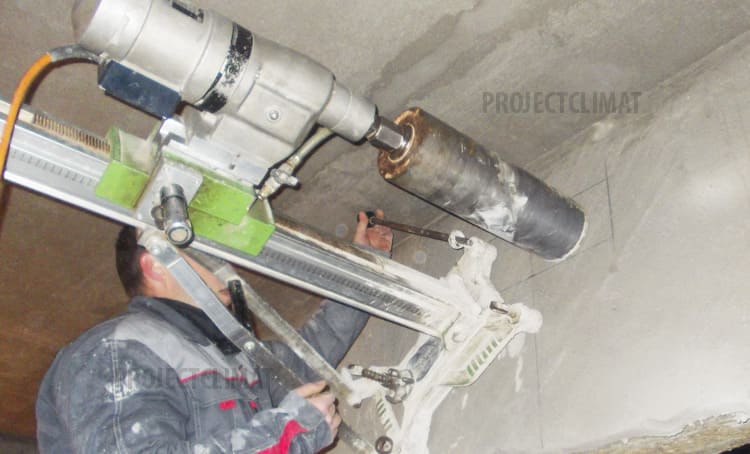

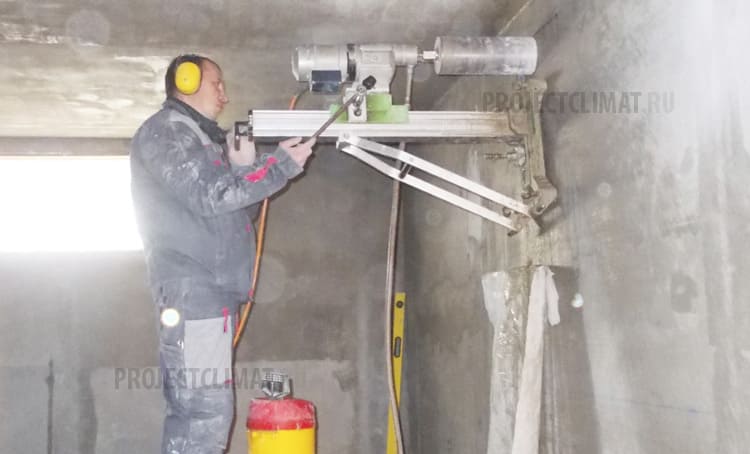

Монтаж системы вентиляции - это не только обвязка и настройка приточно-вытяжной установки - это многочисленные, зачастую трудоёмкие работы как по установке самих воздуховодов, так и по подготовительным работам, выполняемым до основных. На подготовительном этапе проводится алмазное бурение стен для свободного разведения воздуховодов по всем помещениям, где будет организована подача и забор воздуха в рамках проекта вентиляции.
Установка для алмазного бурения стен

Шаг №2

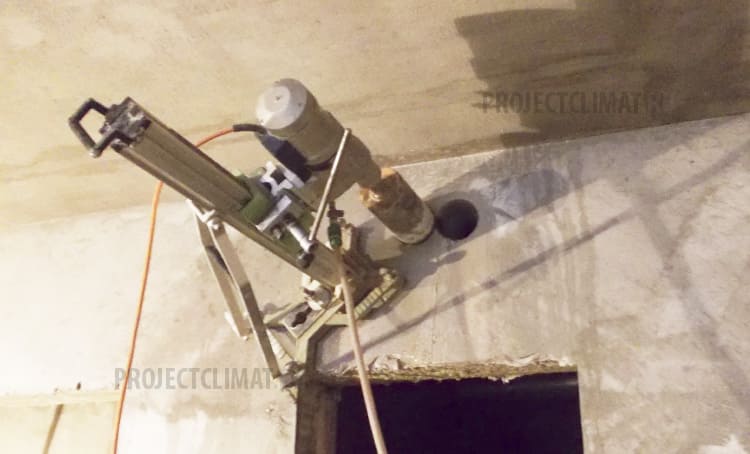

Прохождение подобных отверстий - сложный процесс. Армированный бетон, шумовые и пыльные работы. При необходимость прокладки одного воздуховода сечением, к примеру, 300х150 необходимо пробурить четыре отверстия. Только подобный подход обеспечит и аккуратность работ, и целостность конструкции с сохранением жёсткости в рамках отведённых допусков.
Прохождение стены под воздуховод

Шаг №3

Примерно так выполняется бурение отверстий даже под прямоугольные воздуховоды. Привлечение более сложных машин, способных обеспечить фигурную резку бетона - это резкое удорожание проекта, поэтому принято промежуточное решение.
Монтаж приточной установки Systemair

Шаг №4

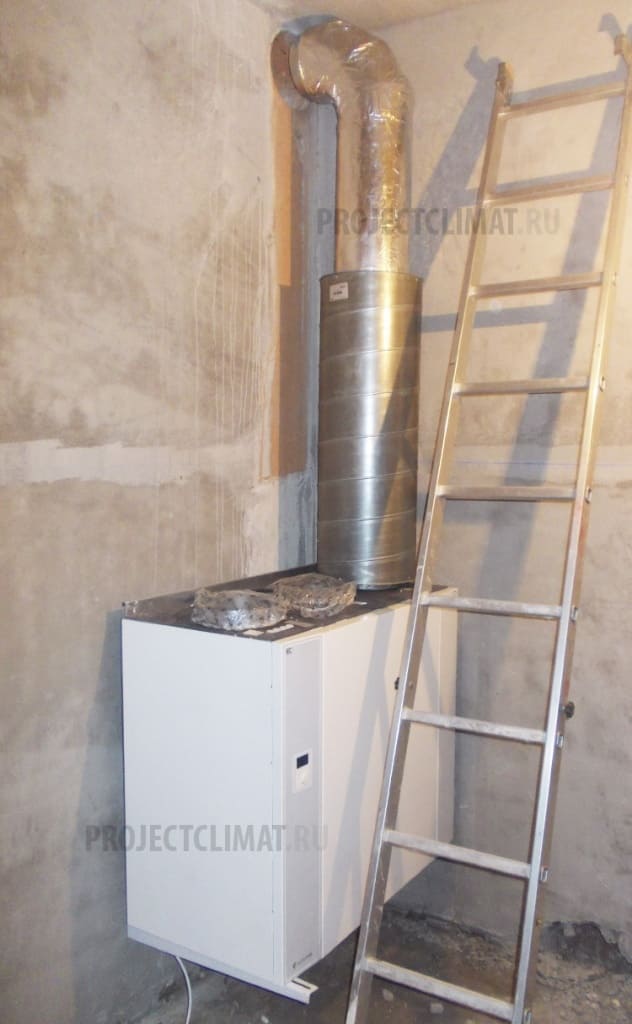

В качестве основного агрегата системы обмена воздуха выбрана экономичная приточно-вытяжная установка с рекуперацией тепла шведская Systemair 700. На фотографии - смонтированная установка на техническом этаже с установленным воздуховодом под забор воздух с улицы.
Воздуховоды вентиляционной установки

Шаг №5

Воздуховоды, что подающий, что раздающий - укомплектованы клапанами с электроприводами, которые обеспечивают перекрытие каналов при простое системы. Также на пути прохождения воздуха смонтированы круглые канальные глушители шума для снижения шумовой нагрузки от работающей вентиляционной установки и предотвращения передачи шумов по каналам вентиляционной системы.
Обвязка приточной установки Systemair

Шаг №6

Проводится процедура обвязки воздуховодами и установка клапанов приточно-вытяжной системы.
Воздуховоды системы вентиляции

Шаг №7

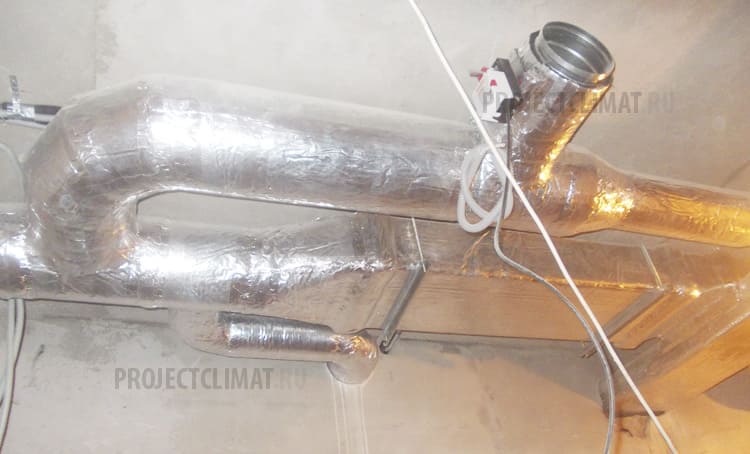

Воздуховоды имеют сложную геометрию: как на сечение, так и на тип и геометрию влияет множество факторов: от технических параметров обеспечения должного объёма подачи воздуха по помещениям, до учёта дизайнерских изысков (опуски потолков, прохождение участков, где предполагается установка приборов освещения, прочие коммуникации).
Канальные воздуховоды в теплоизоляции

Шаг №8

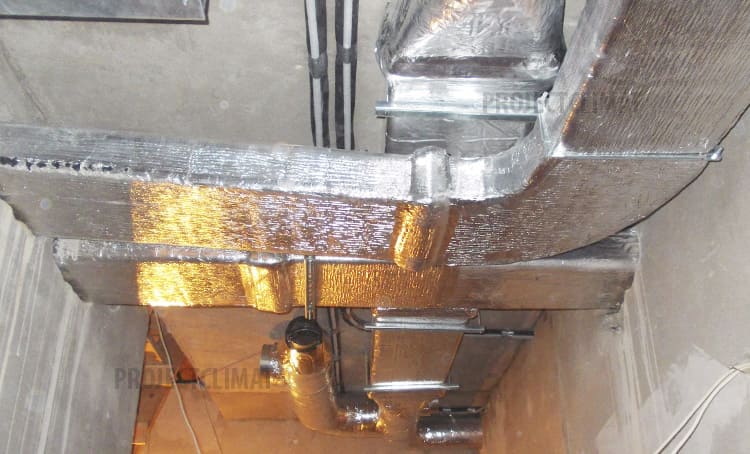

Все воздуховоды обклеены теплоизоляционным материалом, что во-первых, снижает теплоотдачу и повышает эффективность системы; во-вторых, предотвращает возможность образование конденсата; в-третьих, приводит к снижению уровня шума всей системы.
Монтаж воздуховодов приточно-вытяжной установки

Шаг №9

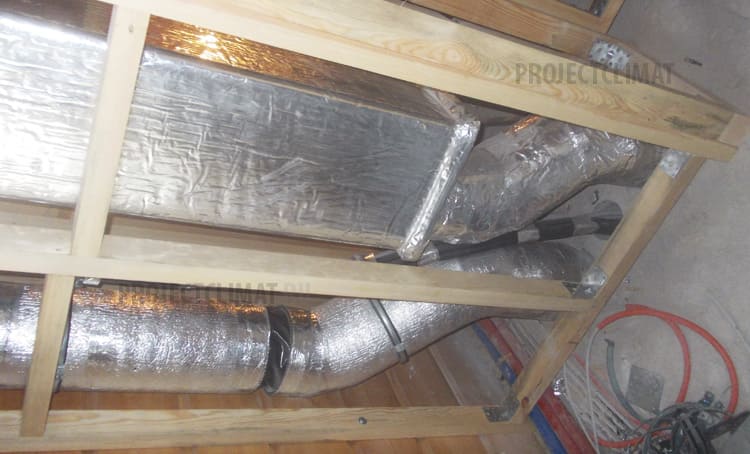

В пройденные в стенах отверстия заводятся воздуховоды и осуществляется их монтаж.
Прокладка коммуникаций системы вентиляции

Шаг №10

Постепенно система обрастает и усложняется. Основные коммуникации смонтированы на техническом этаже. Данный шаг был предпринят с целью минимизации опусков потолка в жилых помещениях.
Приточная установка Systemair VR700 в обвязке

Шаг №11

К завершению первого этапа установки системы приточная установка окутана сетью подающих и раздающих воздуховодов.
Фреоновая трасса и воздуховоды

Шаг №12

Практически на всём протяжении разводки системы вентиляции её дублирует фреоновый контур, ведь к внутренним блокам канальных кондиционеров в свою очередь подведены ответвления от приточных воздуховодов для обеспечения охлаждения свежего, очищенного воздуха с улицы.
Коммуникации вентиляции и канальных кондиционеров

Шаг №13

На фотографии видно, что отверстие даже под трассу пройдено алмазной коронкой. В воздуховод врезан канальный глушитель шума прямоугольного сечения, имеется гибкая вставка для демпфирования перепадов давления, создаваемого Systemair.
