Мультизональная Toshiba с системой вентиляции

Мультизональное кондиционирование и приточно-вытяжная система вентиляции в офисе

Компания Проект Климат успешно выполнила объект, на котором проведены проектные работы с последующей установкой мультизональной системы Toshiba и приточно-вытяжной установки Lufberg.

Была проведена работа по разработке проектной документации на каждую систему в отдельности.

Аксонометрическая схема системы кондиционирования Аксонометрическая схема системы вентиляции
Проект системы кондиционирования Проект системы вентиляции

После достаточно длительного процесса согласования деталей и условий монтажа бригады компании вышли на объект, работы по которому продолжались более четырёх месяцев.

VRF Toshiba

Кондиционеры Toshiba

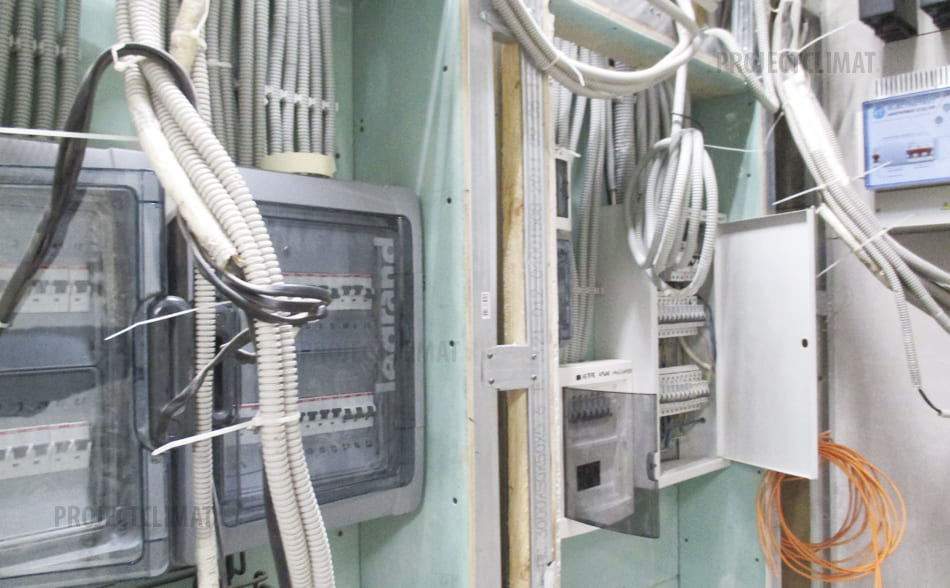

На первом этапе была проведена поставка оборудования, подъём и размещение на крыше здания. От внешних блоков VRF-системы проложены фреоновые трассы до блоков-распределителей с последующим индивидуальным отведением до предполагаемых мест монтажа каждого внутреннего блока кондиционера в отдельности. Параллельно с трассами выполнялась прокладка системы дренажа и питания.

Работы проводились на этапе капитального ремонта в офисе. Медные трассы закладывались в углубления в стенах или под потолок: ошибки быть не должно было ни при каких обстоятельствах.

Монтаж мультизональной системы VRF Toshiba

Мультизональная система кондиционирования Toshiba

Шаг №1

Система кондиционирования основывается на базе внешних блоков Toshiba оригинальной японской сборки, отличающейся наивысшим уровнем надёжности и эффективности работы. Отличные показатели по длине прокачиваемого фреонового контура, исключительная надёжность.
Пайка трассы перед опрессовкой азотом

Шаг №2

На момент проведения ремонта были проложены фреоновые контуры от внешнего под каждый внутренний блок. Суммарная протяжённость коммуникаций составила несколько сотен метров: ошибка попросту недопустима. Все свободные концы трассы были спаяны и проведена тотальная вакуумация контура с последующим нагнетанием азота под давлением в 40 атмосфер. Несколько месяцев, пока длился ремонт снимались показания с манометра. Давление осталось на том же уровне. Можно монтировать.
Прокладка трассы мультизональной системы

Шаг №3

Прокладка трассы мультизональной системы проведена под подвесным потолком в то же время, как прокладывались и магистральные воздуховоды для раздачи свежего воздуха по помещениям.
Установка внутренних блоков VRF системы

Шаг №4

Установка внутренних блоков VRF системы. Как видно, после ремонта нет и следа от трасс, только компактные кондиционеры в заранее согласованных местах монтажа.

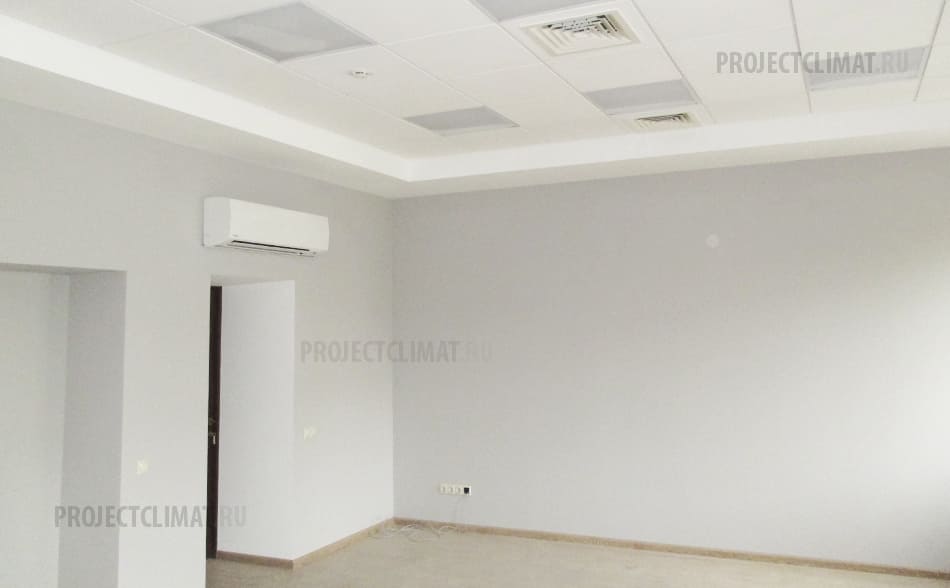

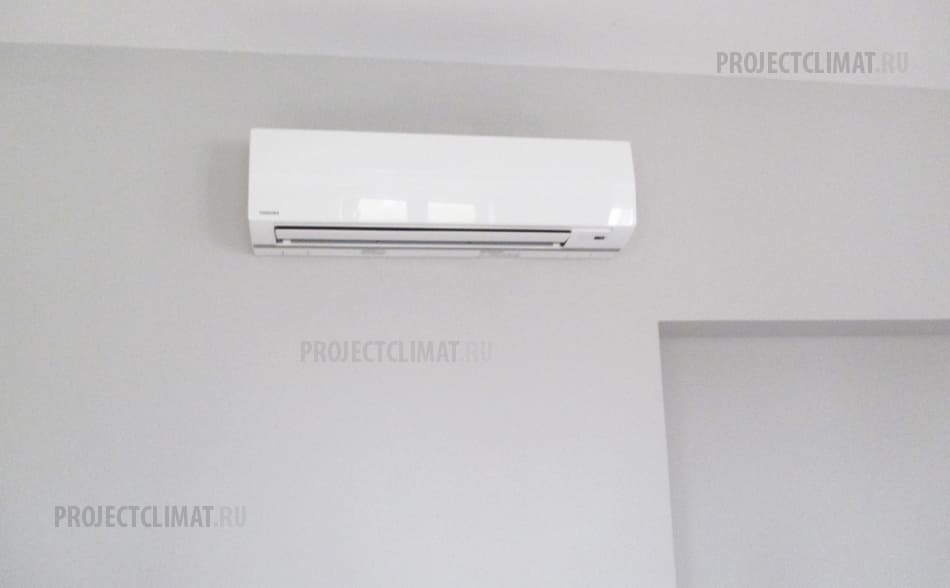

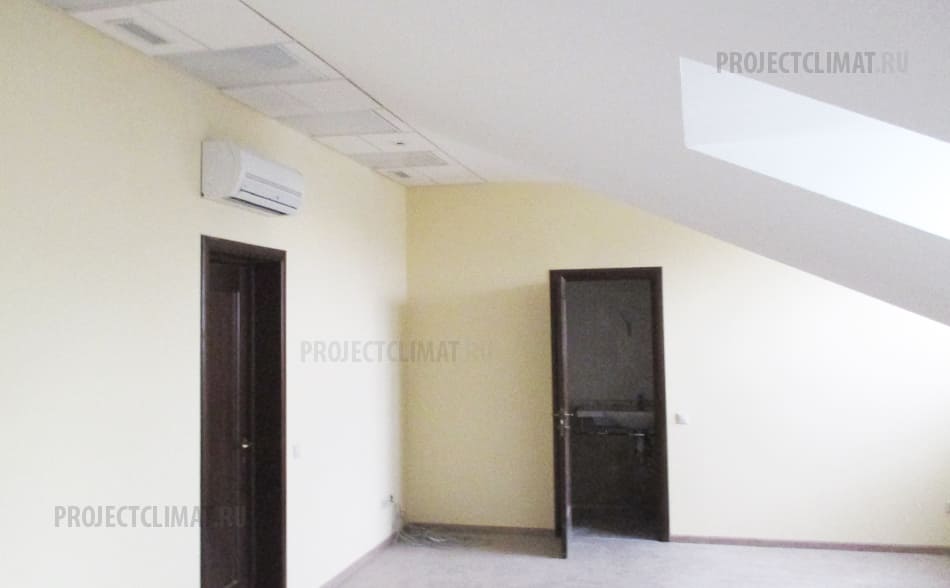

Внутренний блок VRF Toshiba

Шаг №5

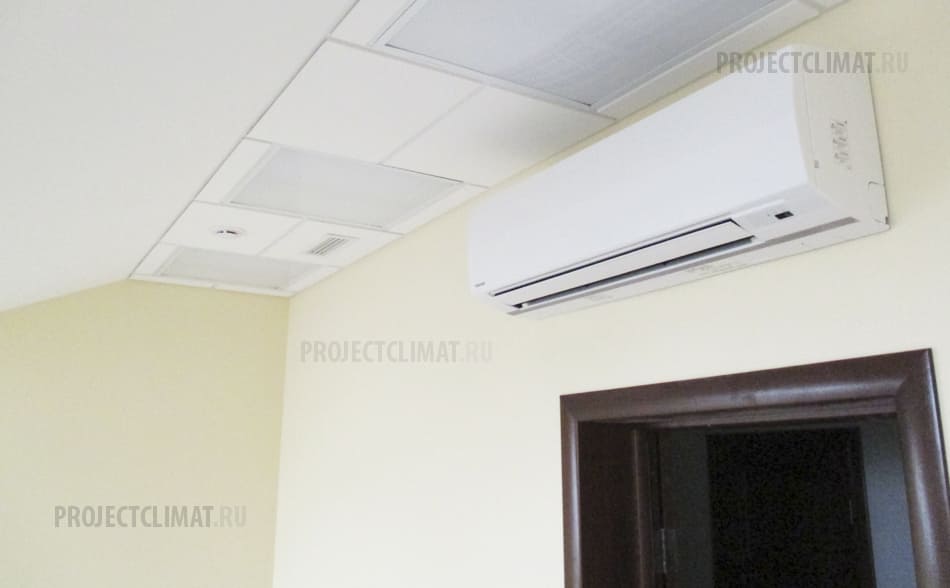

Внутренний блок VRF Toshiba настенного типа: самый привычный, классический вариант кондиционера. Занимает "мёртвую зону" - над дверью.

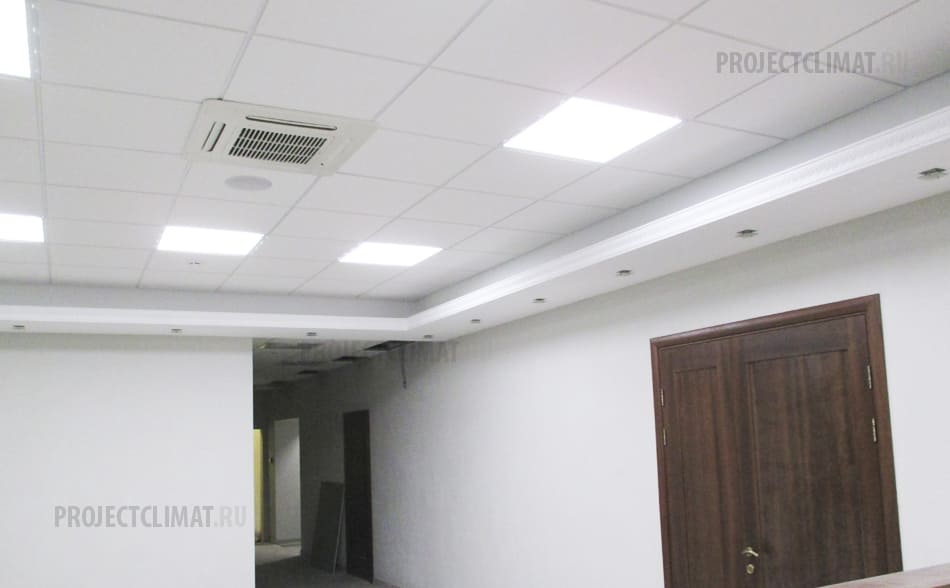

Кассетный тип внутренних блоков VRF

Шаг №6

Кассетный тип внутренних блоков VRF смонтирован в местах, где имеется возможность скрыть его габариты и коммуникации под потолок. Как на входе в офис.
Кассетный блок кондиционера

Шаг №7

Ещё один блок кассетного типа: видна только декоративная панель с ИК-приёмником.

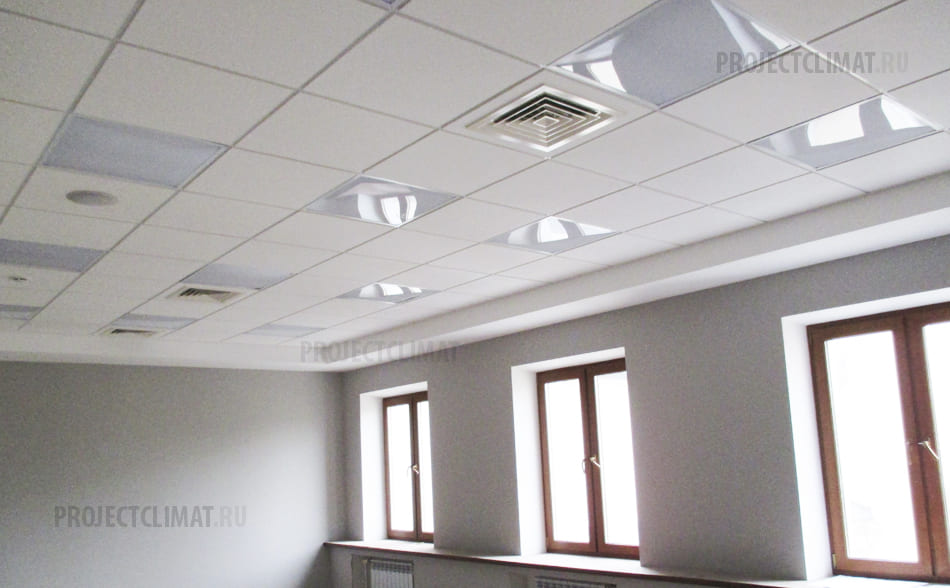

Кондиционеры в переговорной

Шаг №8

Кондиционеры в переговорной также выбраны кассетного типа: недалеко расположена и решётка для раздачи свежего воздуха через системы вентиляции.
Внутренний блок настенного типа

Шаг №9

Но всё же большинство кондиционеров представлено настенным типом: в противном случае опуск потолков был бы куда более существенным, что вызывало бы дискомфорт сотрудников и посетителей.
VRF система кондиционирования

Шаг №10

Каждый внутренний блок подобран исходя из требуемой производительности с учётом интенсивности поступления тепла: верхние этажи - мансарда здания, существенно прогреваемая в летний период.

Современный офис немыслим без системы вентиляции, особенно в Москве, особенно в центре. В качестве базы для системы выбрана приточно-вытяжная установка с рекуперацией тепла (для повышения эффективности работы всей системы) и дополнена элементами очистки подаваемого в помещение воздуха.

Монтаж системы приточно-вытяжной вентиляции

Приточно-вытяжная система вентиляции

Шаг №1

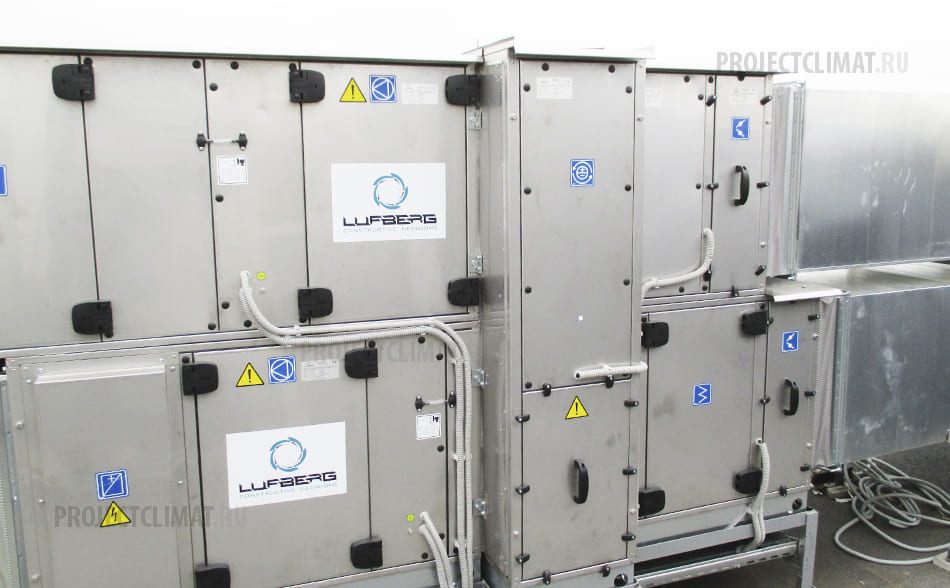

Приточно-вытяжная система вентиляции представлена оборудованием Lufberg.

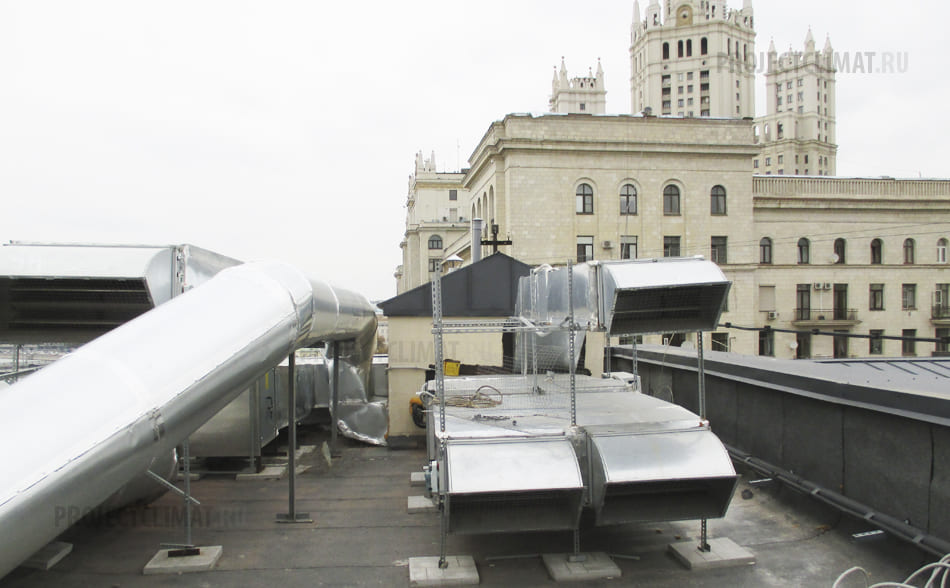

Воздуховоды вентиляционной системы

Шаг №2

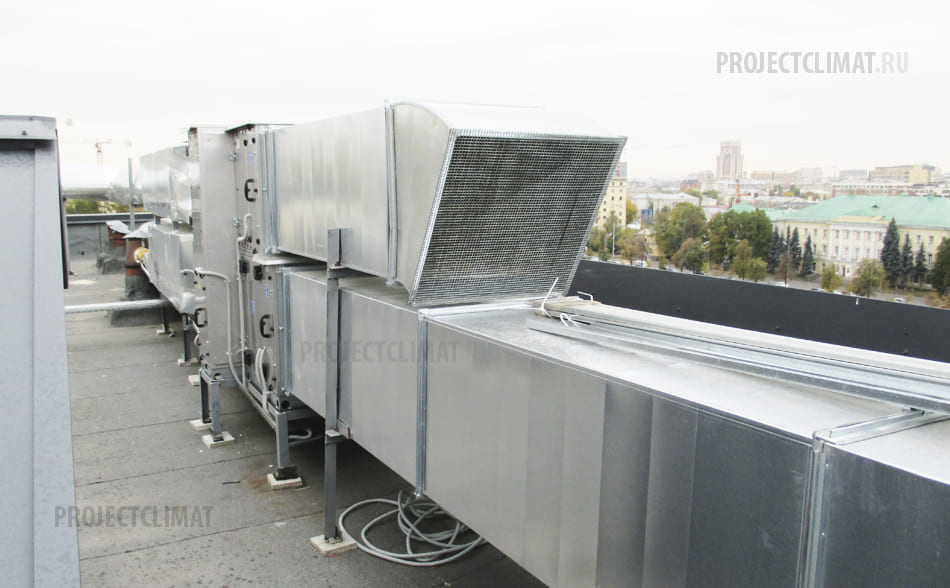

Воздуховоды вентиляционной системы расположены на крыше здания.
Система вентиляции

Шаг №3

Элементы системы вентиляции столь велики, что поднимать на крышу их приходилось с помощью крана: конструкция проёмов здания не подразумевала возможность доставки столь крупногабаритных элементов.

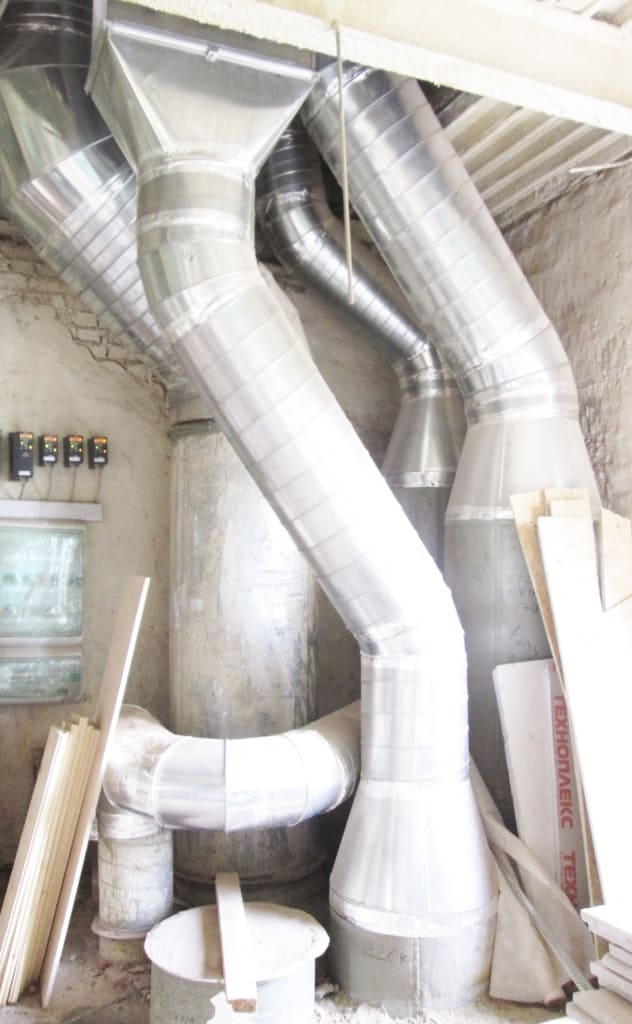

Магистральные воздуховоды

Шаг №4

Магистральные воздуховоды спускаются с крыши и разводятся по этажам согласно проекту системы вентиляции.
Воздуховоды приточно-вытяжной установки

Шаг №5

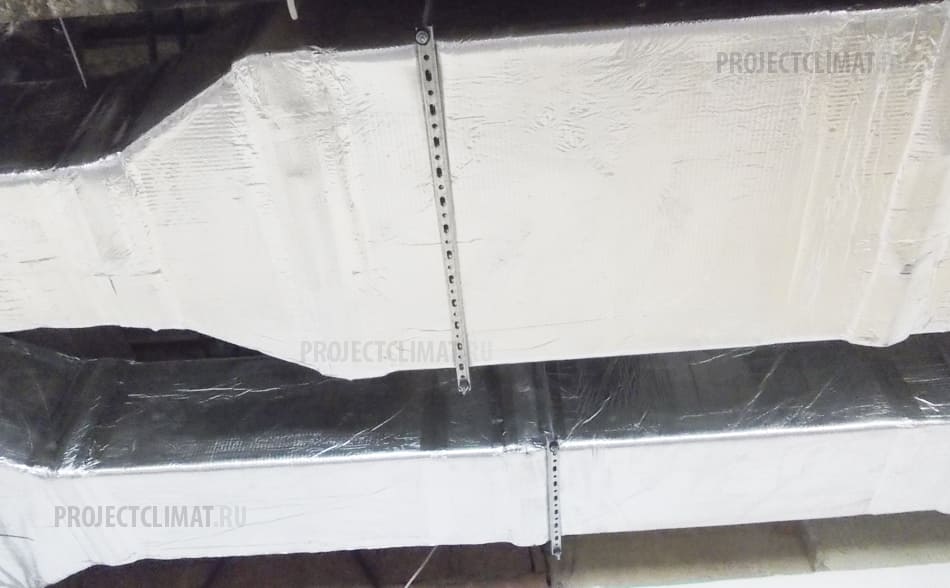

Воздуховоды приточно-вытяжной установки оклеены теплоизоляцией, что снижает и уровень шума, и тепловые потери, избавляя от конденсата на поверхности металла.

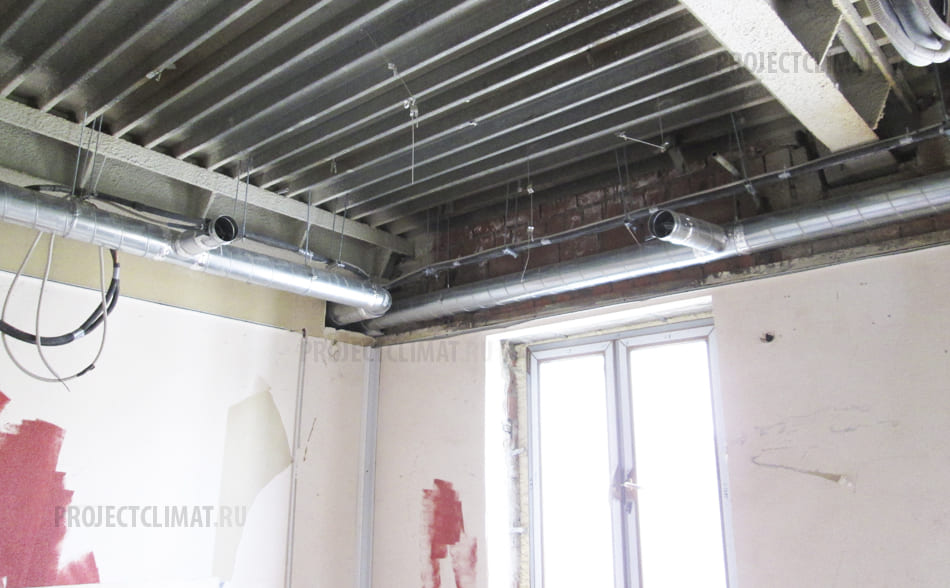

Разводка воздуховодов по помещениям

Шаг №6

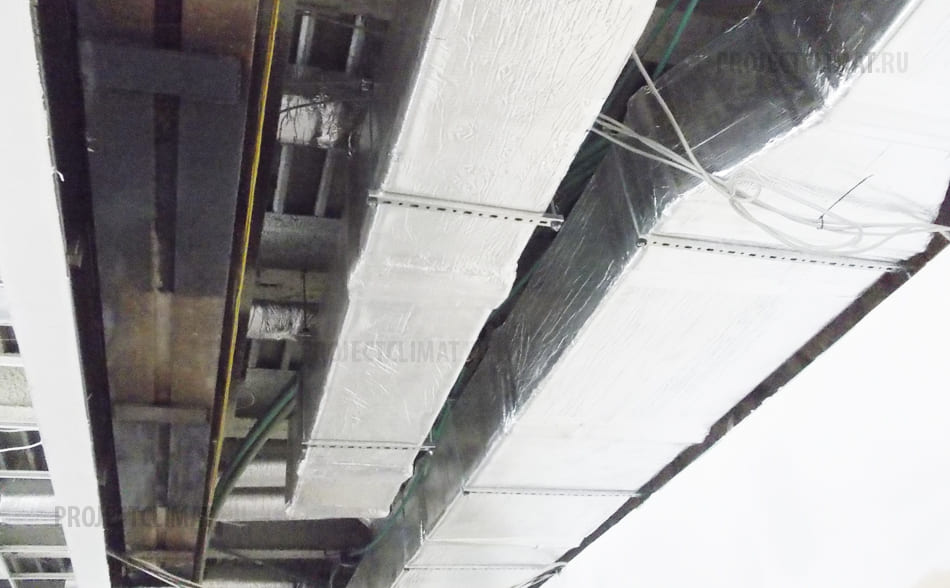

Суммарная протяжённость коммуникаций системы вентиляции также превысила несколько сотен метров.
Небольшая часть фасонных изделий

Шаг №7

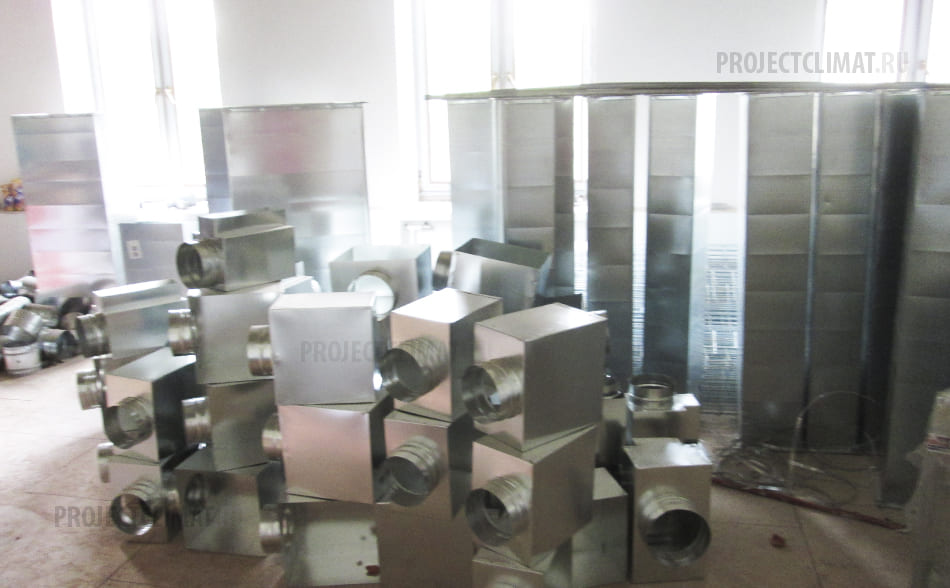

Небольшая часть фасонных изделий, завезённых на объект для последующего монтажа в подпотолочном пространстве.

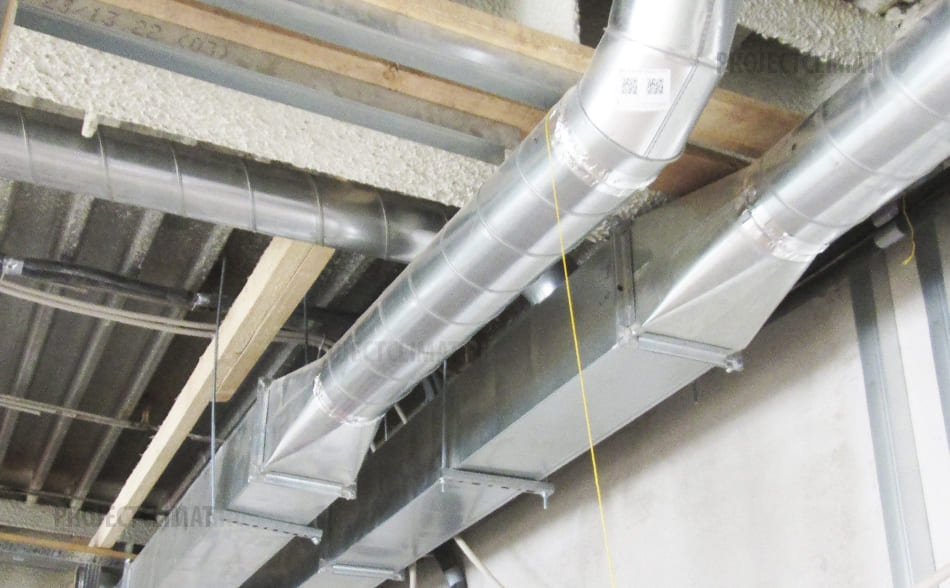

Сечение воздуховодов

Шаг №8

Сечение воздуховодов в местах с низкими потолками изменено на прямоугольное с целью экономии пространства помещения.

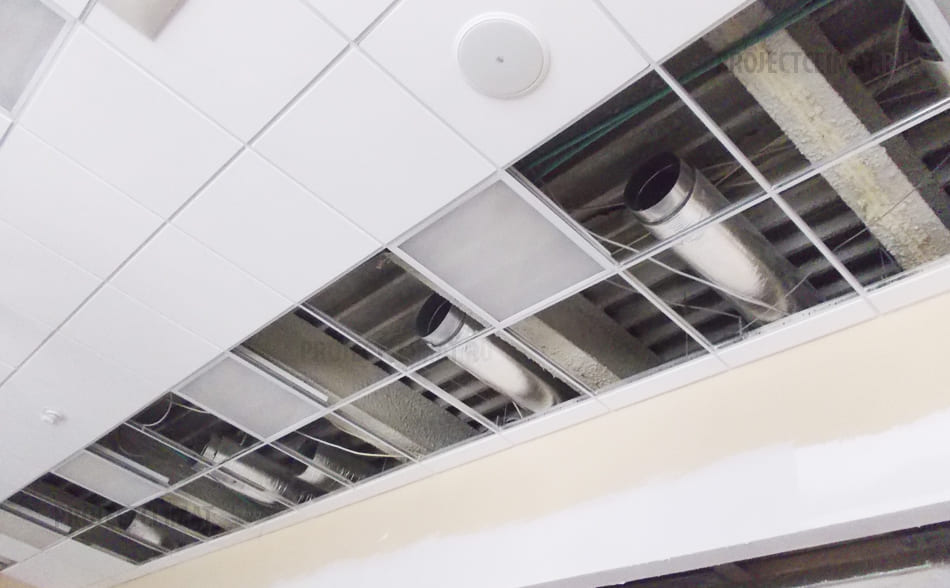

Воздуховоды подводятся к местам установки адаптеров

Шаг №9

Воздуховоды подводятся к местам установки адаптеров, щелевых решёток и диффузоров, через которые свежий, очищенный и охлаждённый (или подогретый) воздух будет подаваться в офис.
Круглый диффузор

Шаг №10

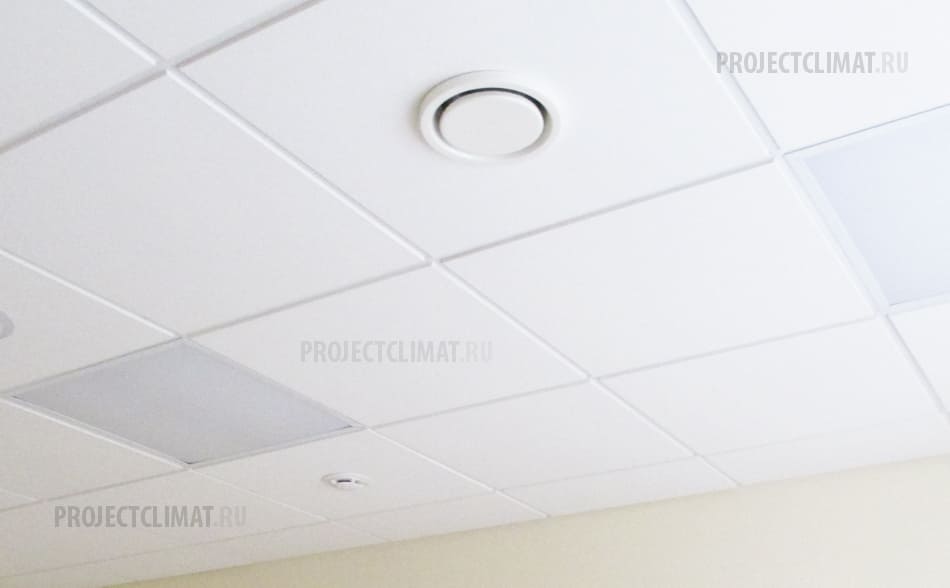

Круглый диффузор для раздачи воздуха смонтирован под чистовым потолком.

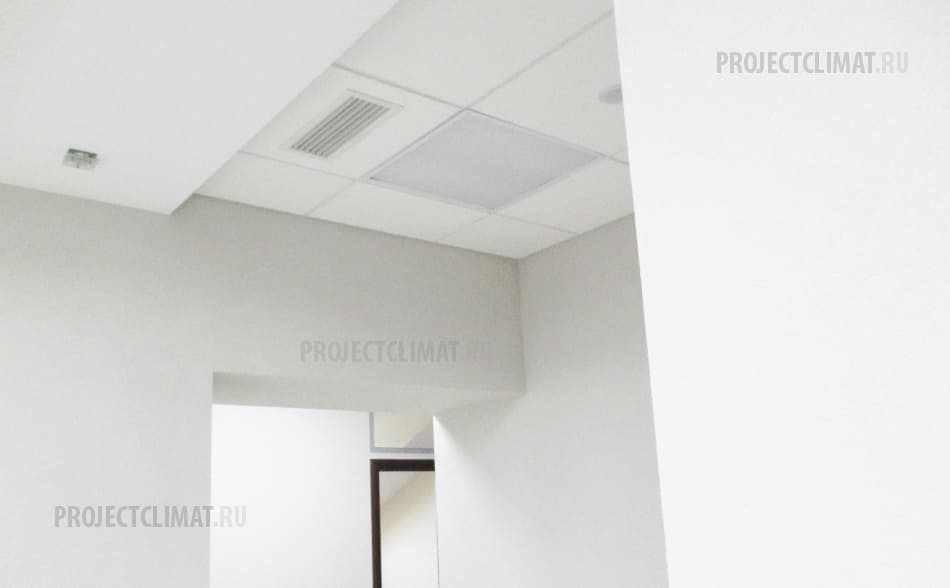

Диффузоры прямоугольного сечения

Шаг №11

Диффузоры прямоугольного сечения: цель - та же, только пропускная способность больше.
Прямоугольная решётка вытяжной вентиляции

Шаг №12

Прямоугольная решётка вытяжной вентиляции для забора воздуха из офиса и отведения его наружу.
Настройка системы вентиляции

Шаг №13

Настройка системы вентиляции. Также проведена силами инженеров Проект Климат.

Москва, офис

1200 м2
