Мульти сплит-система на 4 блока в загородном доме

Работы по установке мульти сплит-системы на этапе строительства

Очередной объект с выходом, по сути, на стройку. А оно и правильно: это единственный вариант, когда можно избежать видимых элементов коммуникаций сплит-систем: кабель питания, дренажный шланг, газовая и жидкостная медные трубки фреонового контура в теплоизоляции - всё это прячется под потолок или в углубление в стенах, реже - прокладывается по черновому полу. Грязно, серо, не интересно, впрочем, как и на любой стройке начального этапа. На втором этапе будет красивее, как закончим монтаж (клиенту желаем, кстати, скорейшего окончания ремонта) - представим фотографии.

В качестве кондиционера для коттеджа выбрана мульти сплит-система на четыре внутренних блока, которая способна с помощью всего одного внешнего модуля обеспечить независимое охлаждение четырёх помещений. Надёжность, производительность - всё то же самое, стоимость монтажа, правда, чуть выше, чем при установке отдельных кондиционеров (за счёт некоторого, на 20-30%, роста длины коммуникаций из-за подведения трасс к одному внешнему блоку). Зато не надо обвешивать фасад здания несколькими "скворечниками" из внешних частей сплит-систем.

Первый этап установки мульти сплит-системы в частном доме

Прокладка фреоновой трассы кондиционера

Шаг №1

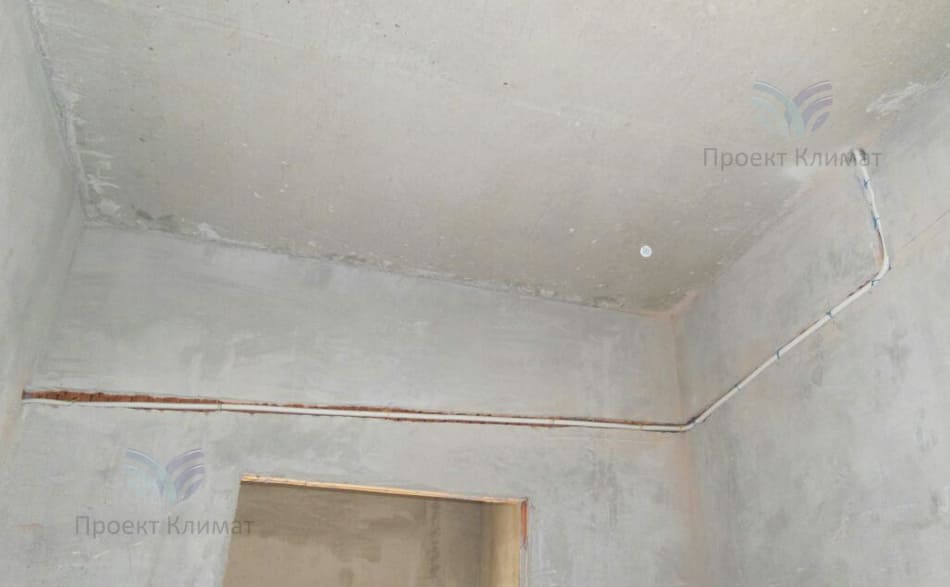

Прокладка фреоновой трассы кондиционера частично выполнена по потолку, что позволило сэкономить на работах: не надо было проводить углубление в стене. Здорово, что потолки опускаются
Фреоновая трасса сплит-системы с установкой

Шаг №2

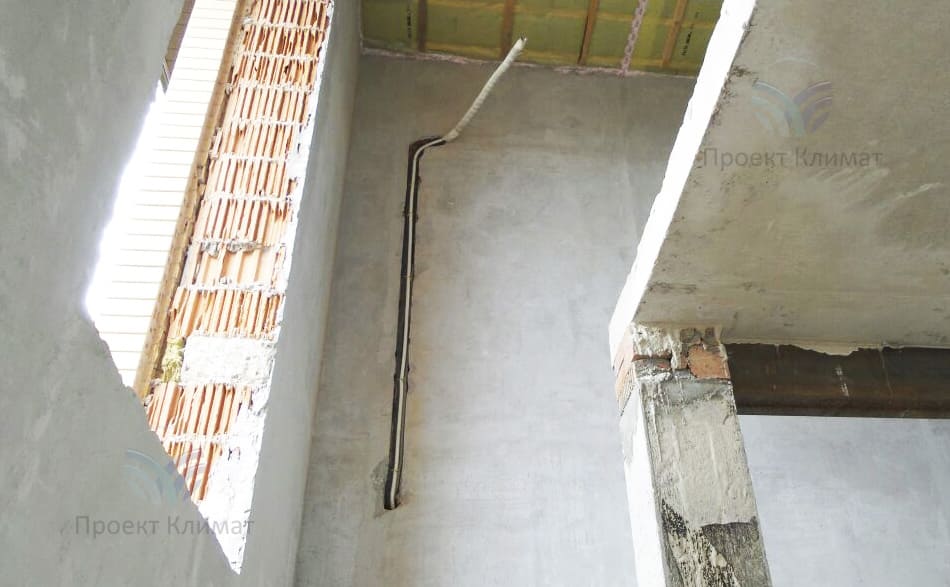

Трасса проходит сквозь стену (бурится отверстие) и подводится к месту установки (в дальнейшем) внутреннего блока. Выполняется штробление стен под дренаж: идёт под уклоном для отведения конденсата без применения помп для кондиционеров
Завершение установки одного из блоков

Шаг №3

Завершение установки одного из блоков: всё уложено в штробы, обмотано и закреплено. Назовём это: консервация до второго этапа
Второй блок мульти сплит системы

Шаг №4

Второй блок мульти сплит системы будет располагаться непосредственно над дверным проёмом
Третий блок

Шаг №5

Третий блок заведён на второй этаж. Трасса также проложена с уклоном для свободного стока конденсата
Четвёртый блок мульти сплит-системы

Шаг №6

Четвёртый блок мульти сплит-системы будет располагаться в общей зале, над лестницей

Первый этап на этом завершён. Огромная просьба запретить строителям под страхом штрафа трогать коммуникации, равно как: загибать при отделке стен, вешать на них одежду и т.п. Также настоятельно рекомендуем сфотографировать места прокладки трасс. Второй этап монтажа будет выглядеть примерно вот так:

Дизайнерская серия Daikin. Беспроигрышный вариант для изысканных интерьеров
Установка внутреннего блока сплит-системы с предварительным укорачиванием и развальцовкой
Кондиционер MSZ-SF VE в интерьере комнаты загородного дома
Аналогичные операции проводятся с каждым из четырёх внутренних блоков: разметка под монтажную пластину, подключение трассы к штатным элементам коммуникаций, подключение питания и управления, тестирование

Ремонт трассы кондиционера - вещь не столько дорогая (с учётом обрезки, пайки и времени бригады примерно 2000-2500 руб.), но часто может приводить к неприятным последствиям: демонтаж части штукатурки, стен или потолка и это уже при выполненном, недавно завершённом ремонте!


Подмосковье, коттедж

240 м2
