Мультизональная VRF системы кондиционирования Mitsubishi Heavy FDC280KXE6 и FDC224KXE6

Пример монтажа VRF системы Mitsubishi Heavy

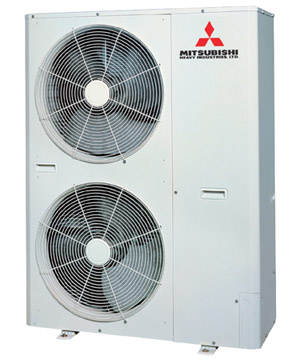

FDC280KXE6 VRF Mitsubishi Heavy

Мультизональные кондиционеры - идеальный вариант для организации системы кондиционирования больших помещений: офисов, загородных домов и даже целых зданий. Они отличаются производительностью, возможностями прокачки трасс коммуникаций, показателями эффективности.

В данном примере представлен объект в коттеджном посёлке - загородный дом площадью 650 м2, в котором в качестве системы кондиционирования выбраны внешние блоки FDC224KXE6 и FDC280KXE6 на 22 и 28 кВт. по охлаждению. Данной мощности хватит на охлаждение всех помещений.

Выбор оборудования производился на этапе проектирования системы с учётом протяжённости коммуникаций, а также требований охлаждения каждого помещения. Mitsubishi Heavy - ведущий японский производитель систем кондиционирования - предлагает широкий ассортимент внутренних блоков, отличающихся друг от друга не только по мощности охлаждения, но и по типу (кассетные, канальные, консольные, настенные, напольные). На данном объекте используются внутренние блоки настенного и кассетного типа. По всему коттеджу, по всем этажам выполнена разводка коммуникаций с отведением дренажа в канализацию. Для сокращения суммарной длины трассы применены рефнет-разветвители.

Первый этап - это установка внешних блоков, штробление, бурение стен при прокладке трассы, питания и отведении дренажа. Выполняется только на этапе строительства или капитального ремонта, т.к. установить VRF систему без последствий для ремонта попросту невозможно.

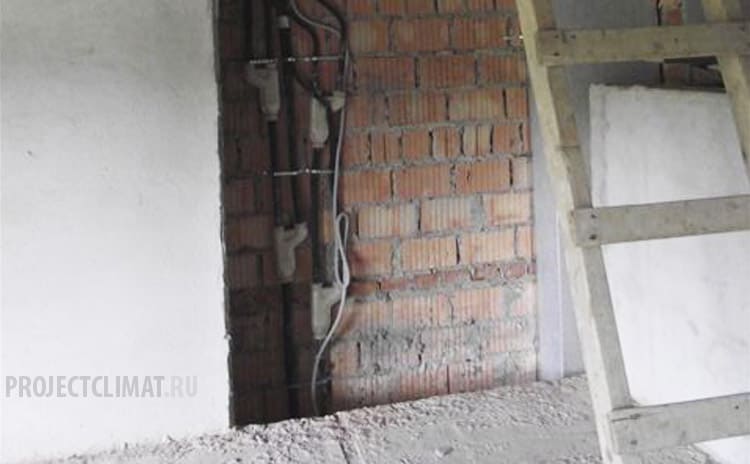

Закладка трасс мультизональной VRF системы на этапе строительства коттеджа

Монтаж трассы VRF системы с рефнет-разветвителями в вентиляционной шахте коттеджа

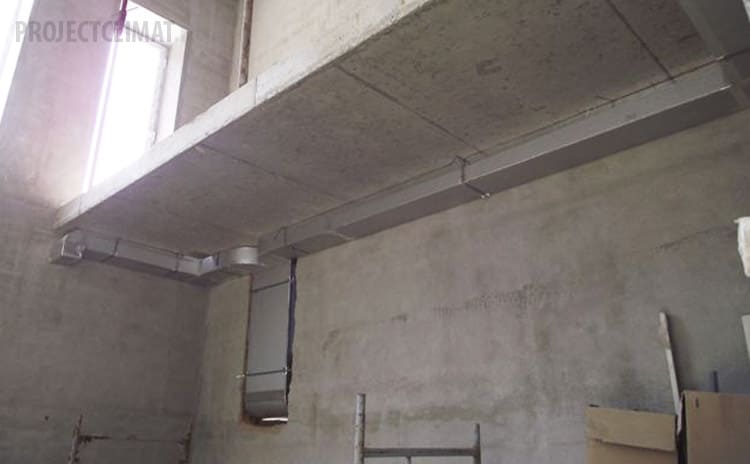

Установка системы приточно-вытяжной вентиляции в коттедже

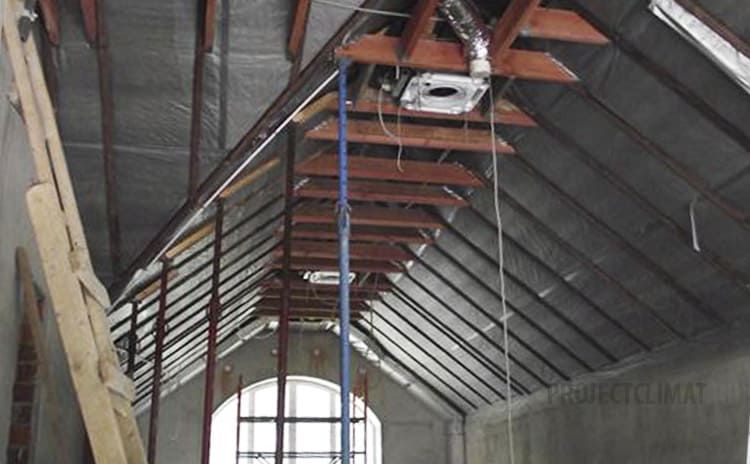

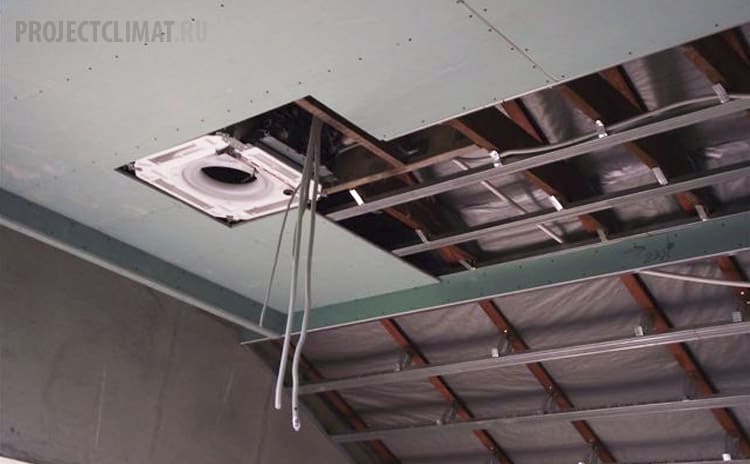

Закладка трассы под внутренний блок кассетного типа и установка самого внутреннего блока для последующей зашивки и обеспечения проведения скрытого монтажа

Установка кассетных внутренних блоков VRF-системы Mitsubishi

Внутренний блок кассетного типа в коттедже

Интервал времени между началом работ и выездом бригад на второй этап составил около полутора лет. Всё это время система стояла под опрессовкой азотом для проверки герметичности всех трасс коммуникаций, ведь нарушение целостности холодильного контура мультизональной системы означает полную её непригодность. А если это выяснится после окончания ремонта, то без частичного нарушения ремонта и, соответственно, финансовых и временных потерь не избежать!

После монтажа внутренних блоков системы проводится дозаправка системы фреоном, пусконаладочные работы. VRF кондиционер выводится на все доступные режимы работы, работа сдаётся заказчику по акту выполненных работ и начинается полноценна трёхлетняя гарантия как на оборудование, так и на монтажные работы.

Завершающий этап монтажа мультизонального кондиционера

Установка внешних блоков VRF систем Mitsubishi Heavy FDC-KXE6. Самый ответственный процесс - настройка и пусконаладочные работы.

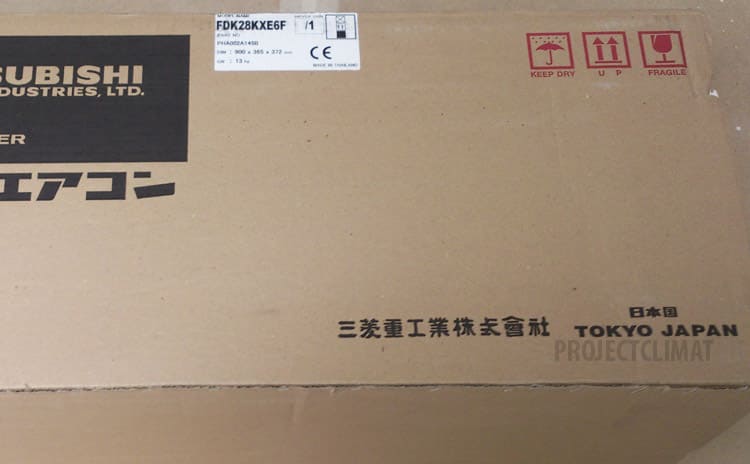

Внутренние блоки мультизональной системы VRF Mitsubishi, как и внешние, - производства Японии, что выгодно отличает данное оборудование с точки зрения надёжности и экономичности работы.

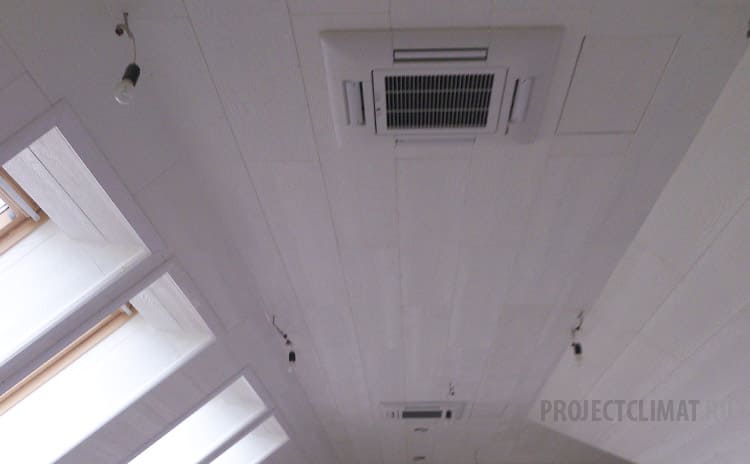

Пример смонтированного на мансарде внутреннего блока кассетного типа. Эстетично, лаконично... и надёжно.

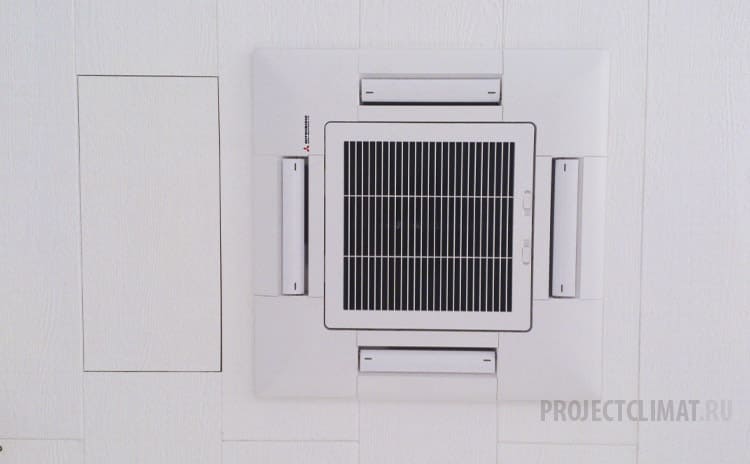

Для качественного и простого обслуживания кассетных блоков необходим технический люк. Это требование было выполнено

Второе крыло коттеджа с установленными двумя кассетными блоками

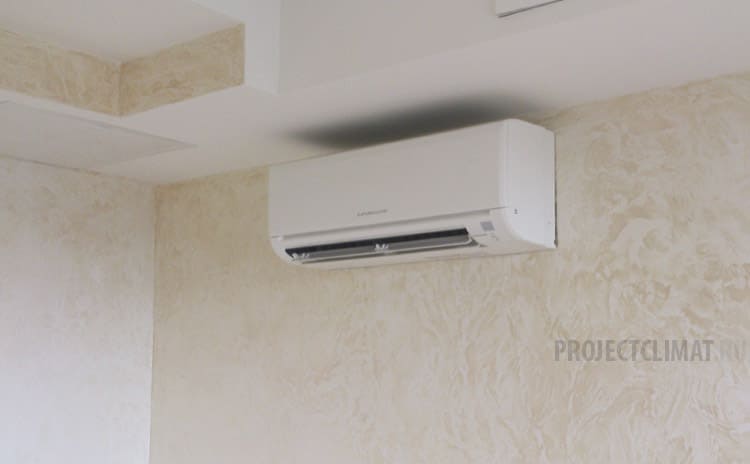

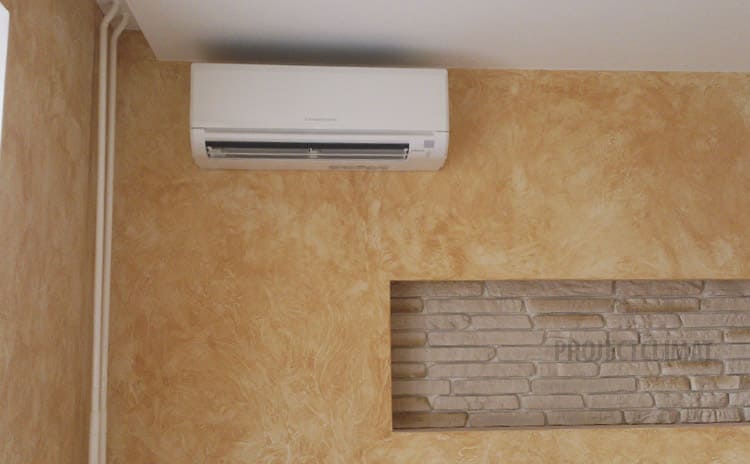

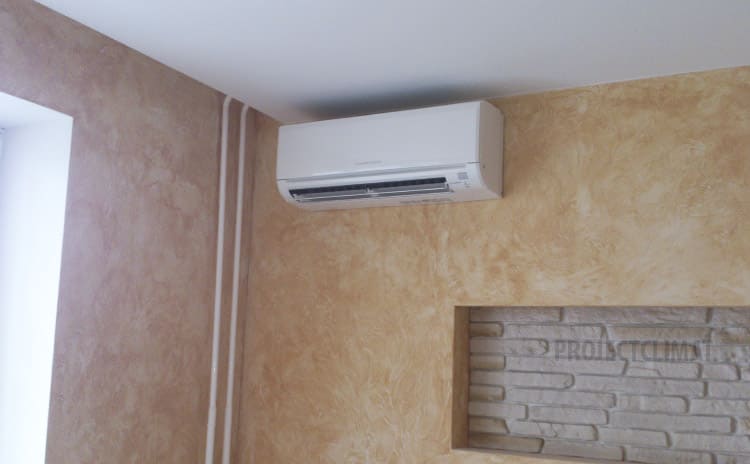

Внутренний блок настенного типа. Скрытая прокладка коммуникаций на первом этапе обеспечивает отсутствие видимых коммуникаций. Только внутренний блок, никаких коробов, кабелей и фреоновых трасс

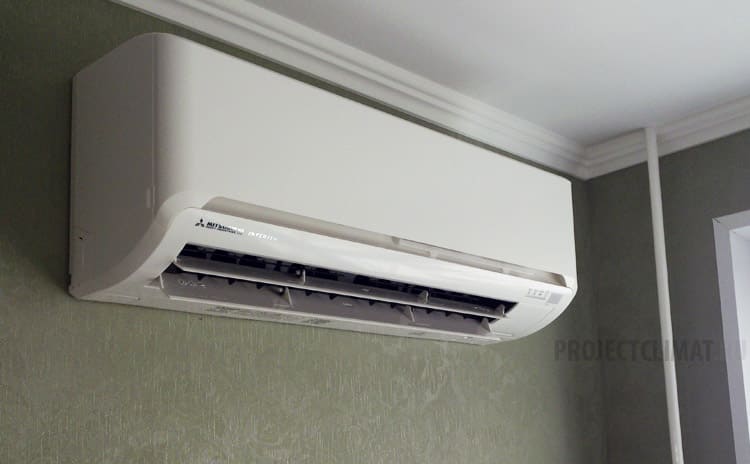

Внутренний блок мультизональной системы Mitsubishi отличается небольшими габаритами и всеми функциями обычного кондиционера

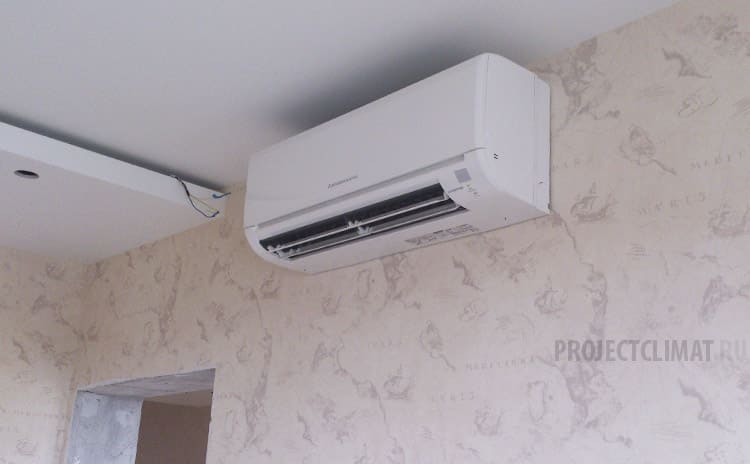

Внутренние блоки удачно вписываются в любой дизайн интерьера, дополняя его

Каждый блок проходит процедуру проверки работоспособности

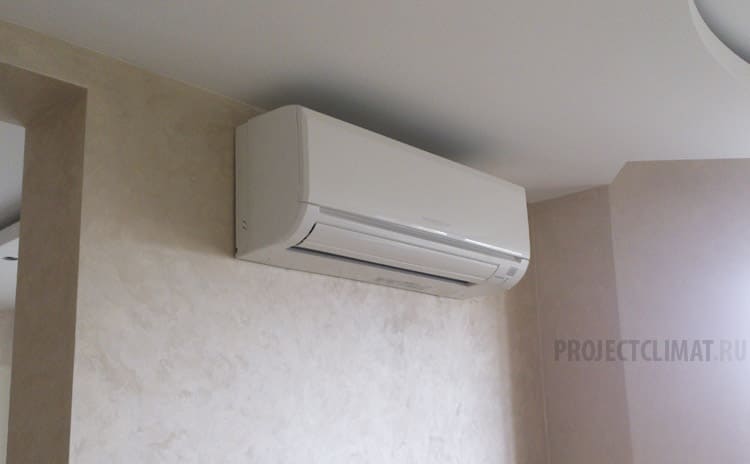

Установленный блок VRF системы

Заказчик пожелал увидеть кондиционеры практически в каждом помещении своего дома. Мощность системы позволила выполнить данное задание

По своему функционалу внутренние блоки мультизональных кондиционеров ничем не отличаются от обычных сплит-систем: тот же отличный уровень фильтрации, те же показатели по шумности работы, те же габариты. Только эффективность выше за счёт работы в составе мультизональной системы

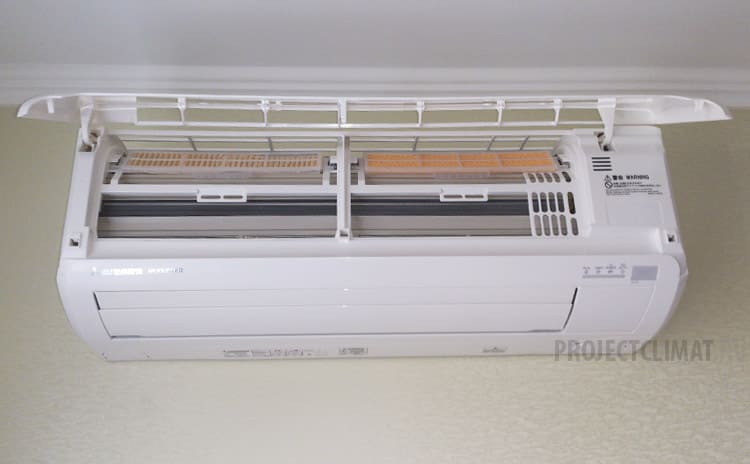

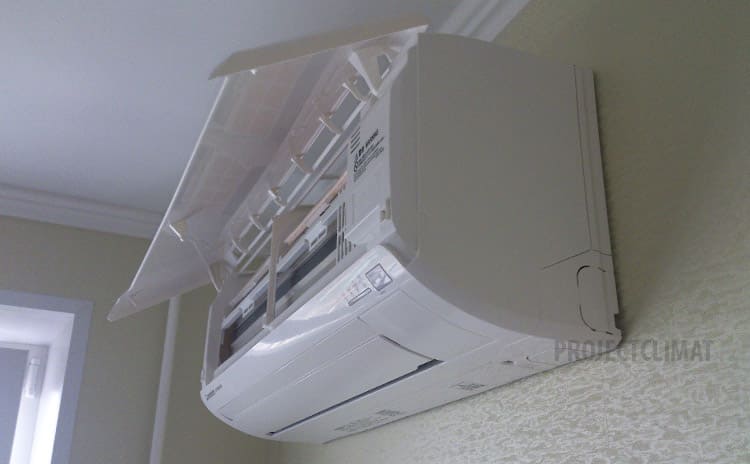

Обслуживание данных типов кондиционера не требует даже вызова сервисного специалиста: достаточно демонтировать переднюю панель и доступ к фильтрам и внутренним поверхностям открыт!

Стоит отметить, что максимальные коэффициенты эффективности (т.е. минимальное энергопотребление) показывают именно VRF-системы, а не обычные или мульти сплит системы. Это снижает издержки эксплуатации от работы кондиционера на охлаждение или обогрев всего загородного дома.


Подмосковье, коттедж

650 м2

Мультизональная VRF системы кондиционирования Mitsubishi Heavy FDC280KXE6 и FDC224KXE6
