Монтаж в коттедже мульти сплит системы на 3 кондиционера

Классический объект установки мульти сплит в два этапа

85-90% всех объектов в нашем портфолио - это установка систем вентиляции и кондиционирования на стадии ремонта.

Заказчик решил не увешивать фасад своего дома гирляндой из внешних блоков кондиционеров, ведь стояла задача подобрать систему для кондиционирования трёх независимых помещений одним внешним блоком. Выбор очевиден - это мульти сплит на 3 комнаты. А вот здесь уже можно выбирать как по функциям, так и по стоимости.

Выбор пал на более чем достойного японского производителя систем кондиционирования и вентиляции - Daikin, мульти сплит серии MXS.


Закладка фреоновых трасс на стадии ремонта в коттедже

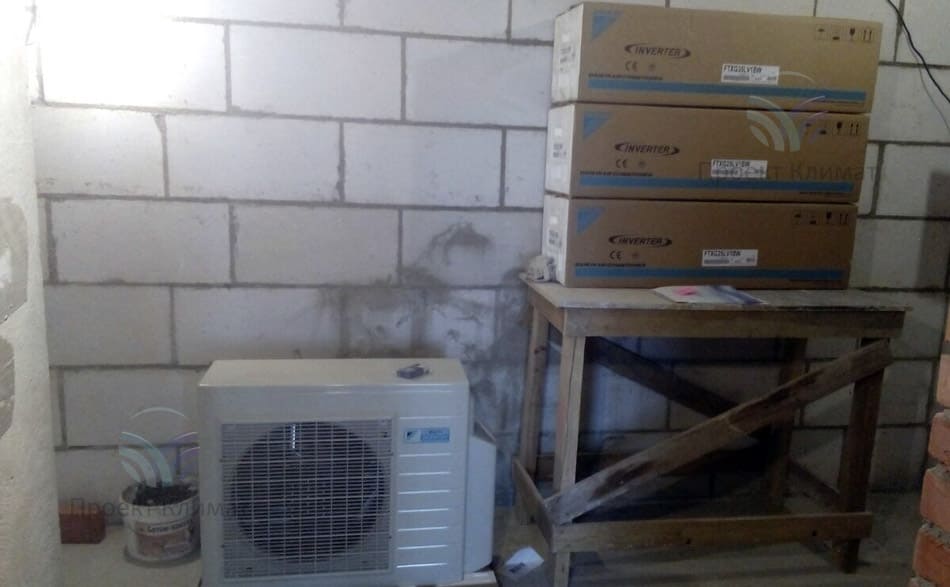

Кондиционер Daikin на три комнаты

Шаг №1

Кондиционер Daikin на три комнаты. Выбрана дизайнерская серия
Прокладка трасс внутри дома

Шаг №2

От внешнего блока в помещение заходят фреоновые трассы. Из три - по числу самих внутренних блоков

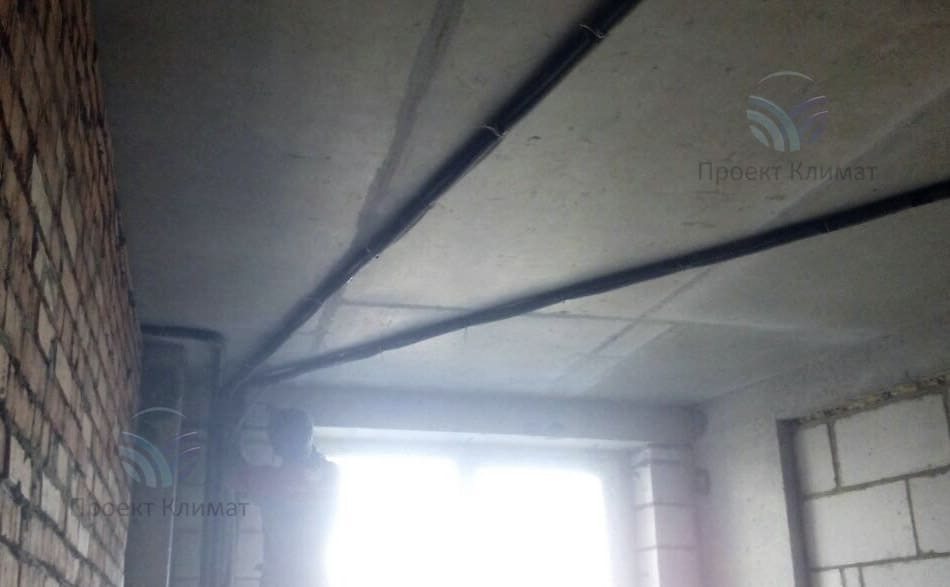

Монтаж трасс кондиционера под потолком

Шаг №3

Самое короткое расстояние с минимальными работами по выполнению штрабы - это прокладка фреона по потолку
Монтаж фреоновых трасс мульти сплит системы

Шаг №4

Монтаж фреоновых трасс мульти сплит системы: каждая уходит в свою комнату

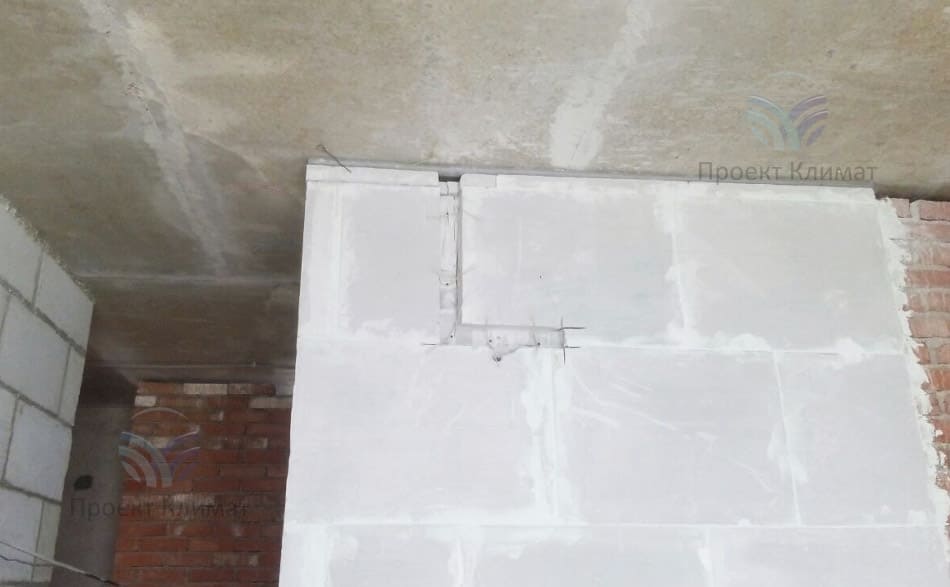

Место под установку кондиционера в згородном доме

Шаг №5

Вот одна из трасс, буквально через стенку. Она самая короткая, зато с дренажом пришлось чуть повозиться

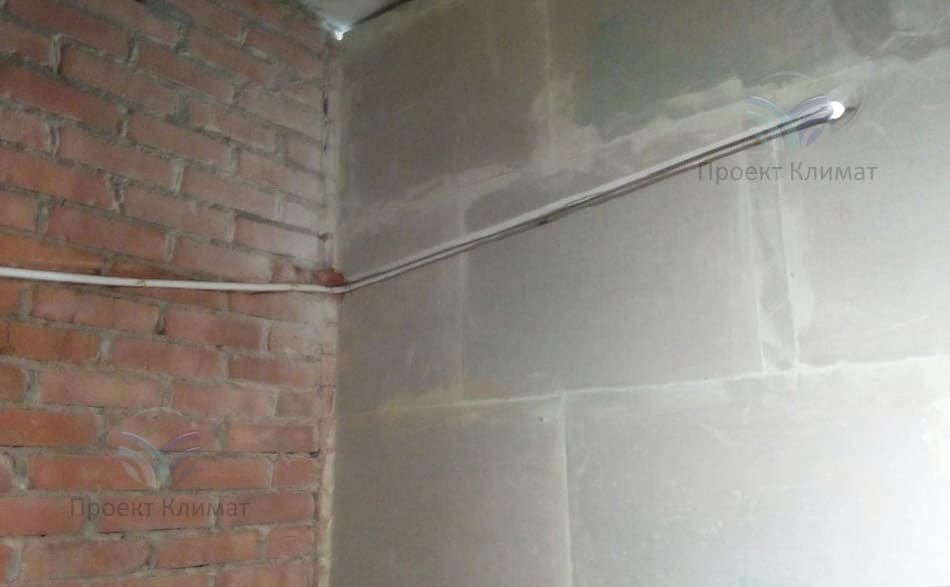

Отведение конденсата от кондиционера

Шаг №6

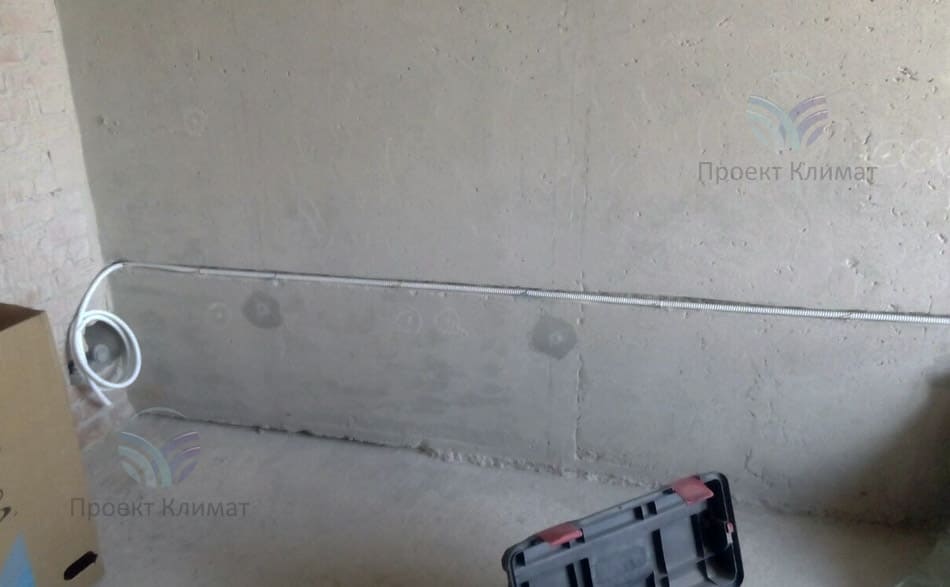

Силиконовая трубка спускается в штрабе, чтобы потом пройти с сохранением уклона под оконным проёмом

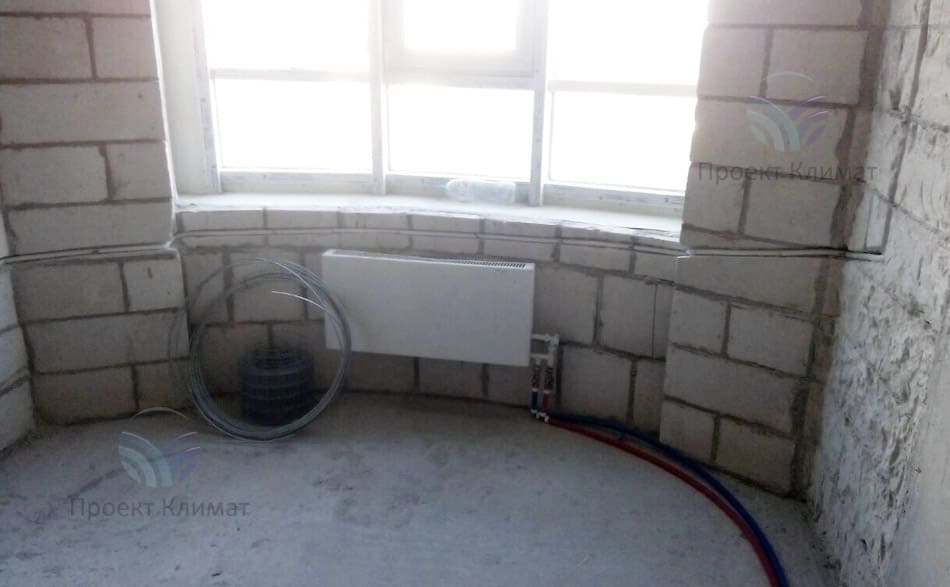

Прокладка дренажной системы кондиционера

Шаг №7

Монтаж проводится в штрабе с обязательным соблюдением уклона. В противном случае пришлось бы применять помпу для кондиционера

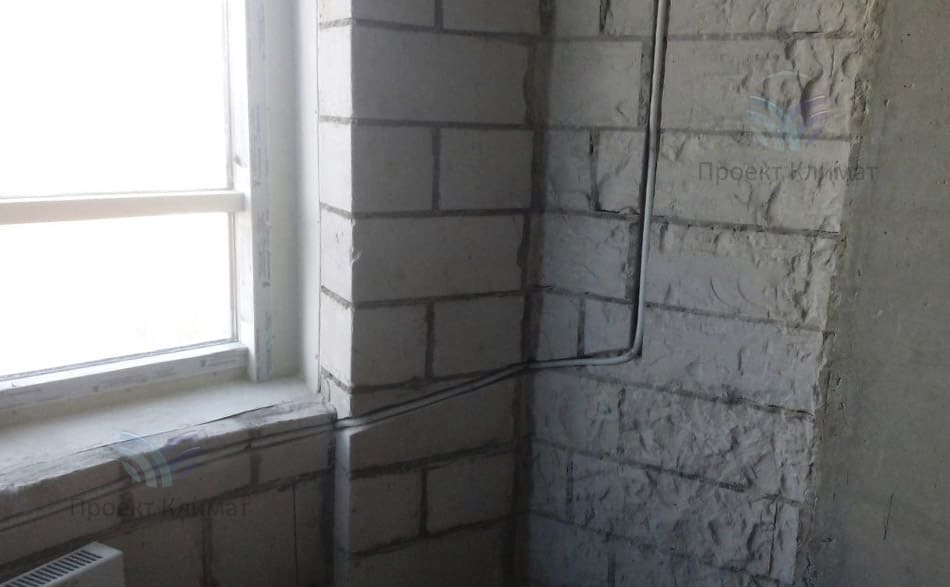

Подведение дренажа к ближайшей точке слива конденсата кондиционера

Шаг №8

Подведение дренажа к ближайшей точке слива конденсата кондиционера

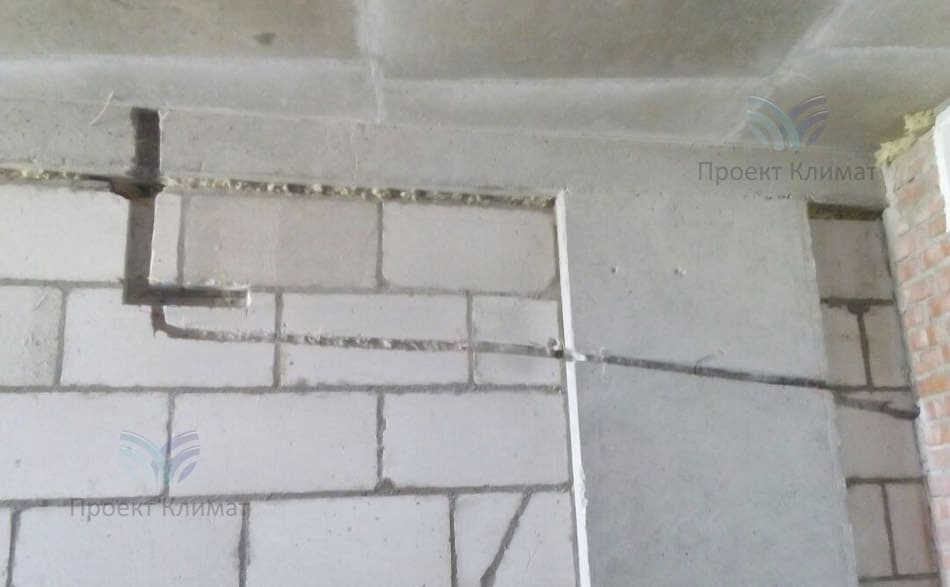

Штраба под фреоновую трассу

Шаг №9

Штраба под фреоновую трассу выполнена заранее и позволяет заглубить коммуникации

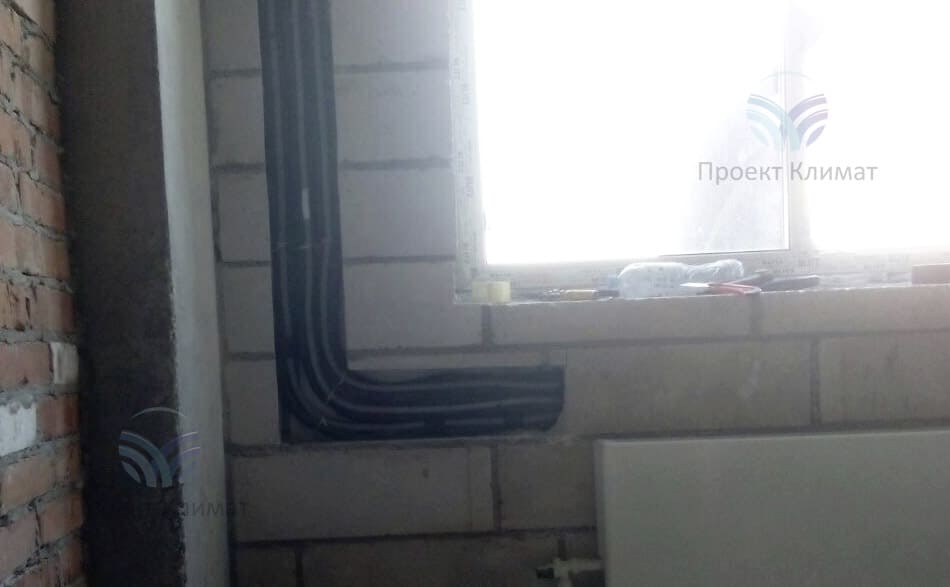

Крепление фреонового контура

Шаг №10

Крепление фреонового контура в штрабе. Аккуратно, красиво и технически верно
Дренаж кондиционера

Шаг №11

Пробито сквозное отверстие на другую сторону стены для отведение воды к сливу
Место расположения кондиционера

Шаг №12

С третьим блоком - всё те же операции: всё просто, когда за дело берутся профессионалы
Трасса мульти сплит-системы

Шаг №13

Трасса мульти сплит-системы подведена по потолку, часть её, проходящую по стене - прячем в штрабу. Дренаж пошёл к точке слива в соседнее помещение

Что теперь? Ждём от заказчика вызова на второй этап для завершения ранее начатого. Сейчас - ничего интересно, серость да и только. Но после ремонта и чистовой отделки объекты выглядят, как правило, вот так вот:

Монтаж кондиционеров Hisense
Подключение коммуникаций от внешнего блока
Дизайнерская серия Daikin
Окончание работ по установке MSZ-SFVE

Доверьте на свой объект: мы не подведём ни на одном из этапов. Вы останетесь довольны не только ценами, но и качеством работ и подходом!


Подмосковье, загородный дом

145 м2
