Приточная установка Mitsubishi Electric Lossnay LGH-25RX5-E с установкой на этапе ремонта

Монтаж систем вентиляции и кондиционирования

Выполнить монтаж приточной установки можно исключительно на этапе ремонта. В противном случае (если ремонт готов, а свежего воздуха не хватает) можно обойтись другими установками, которые можно смонтировать без воздуховодов.

Ниже представлены фотографии с примером монтажа с одного из нашего объектов. В квартире выполняется ремонт, это позволило проложить все коммуникации от приточно-вытяжной установки, которые затем, скрываются чистовым потолком.

Перед проведением работ в обязательном порядке выполняется проект, который подписывается с клиентом. В проекте учитываются все нюансы, касающиеся опуска потолков, отвода конденсата, вывода диффузоров по помещениям, монтажа дополнительного оборудование, такого как шумоглушители, калориферы (для подогрева подаваемого в помещения воздуха), фильтра. Сама LGH от Mitsubishi обладает рекуператором, что позволяет снизить затраты на обогрев (в холодное время года) и охлаждение (летом) помещений, а её установка - это создание полноценной системы вентиляции в квартире с организацией подачи свежего и отвода использованного воздуха из помещений.

Прокладка воздуховодо и монтаж приточной установки на этапе ремонта

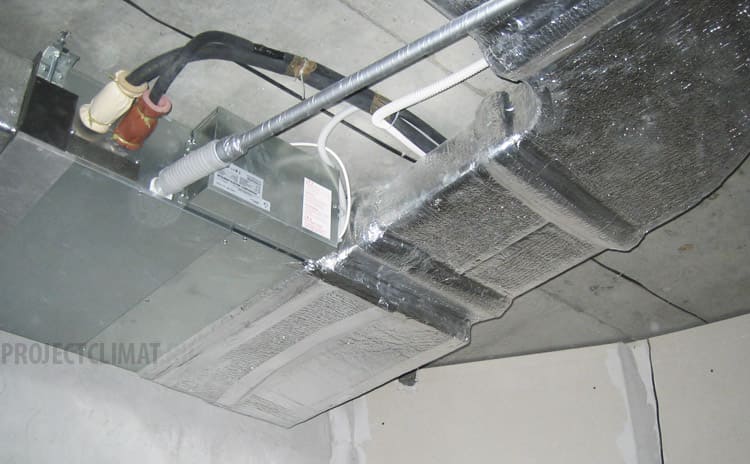

Mitsubishi Electric LGH-25RX5 Lossnay

Шаг №1

Приточная установка Mitsubishi Electric LGH-25RX5 Lossnay с подключёнными к ней адаптерами для последующего соединения воздуховодов и разводки воздуха по помещениям.

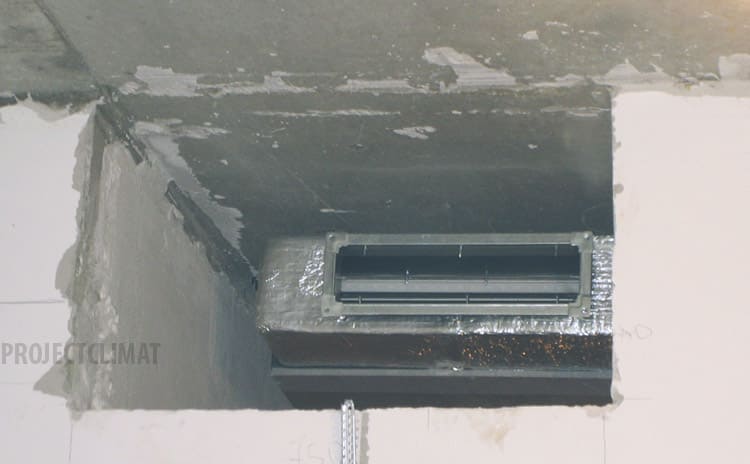

Диффузор к приточной установке

Шаг №2

Пробито отверстие в стене для вывода жёсткого воздуховода.

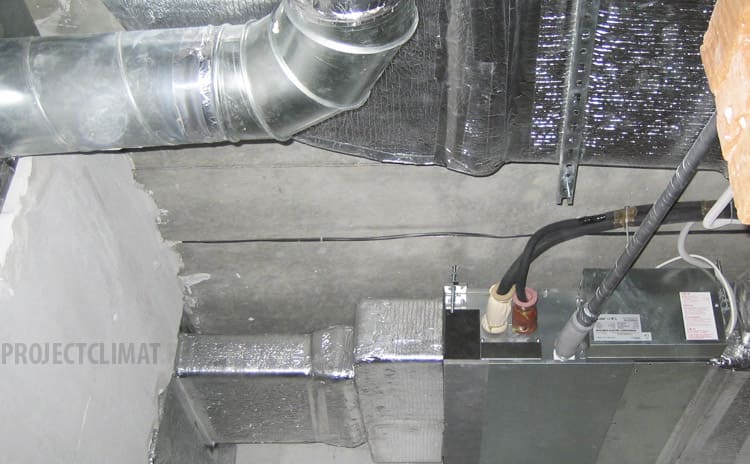

Воздуховоды подключены к адаптерам приточной установки

Шаг №3

На данном этапе подключены воздуховоды к диффузорам. К штатной системе присоединён шланг для отвода конденсата в канализационную систему.

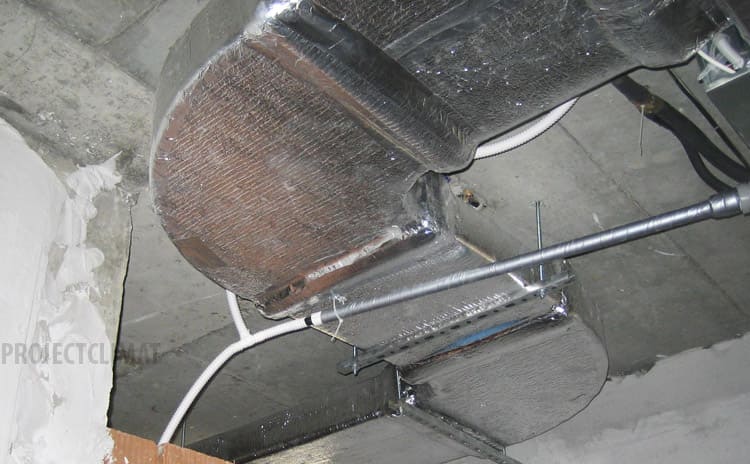

Разводка воздуховодов по соседним помещениям

Шаг №4

Подключаются воздуховоды для подведения воздуха с улицы и отвода воздуха из квартиры на улицу.

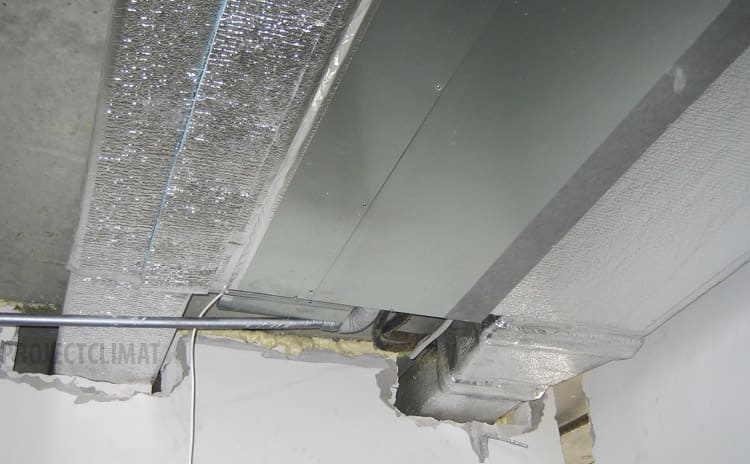

Жёсткие воздуховоды в теплоизоляции

Шаг №5

На данном объекте применены жёсткие воздуховоды прямоугольного сечения с обязательной укладкой в теплоизоляции для предотвращения образования конденсата и снижения общего уровня шума от работы приточной установки.

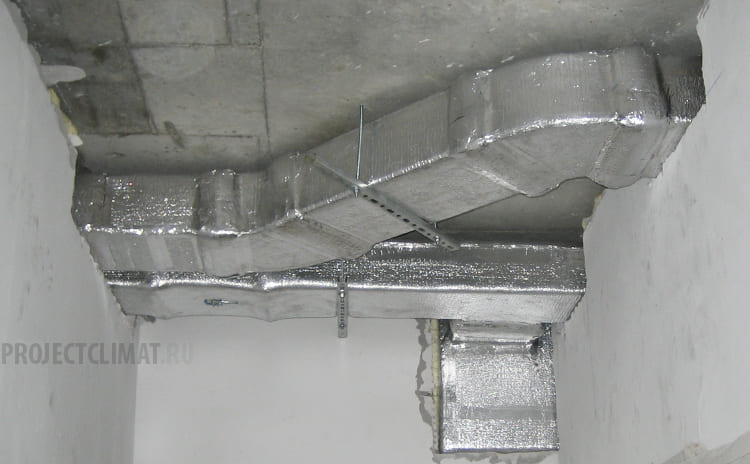

Разводка воздуховодов по помещениям

Шаг №6

До момента начала работ все особенности согласовываются с клиентом и фиксируются при подписании договора и проекта к договору. Здесь важно учесть опуски потолков.

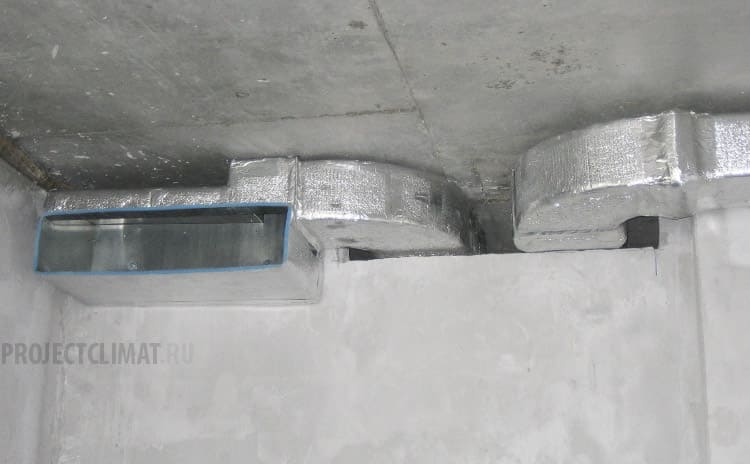

Подведение воздуховодов к адаптерам

Шаг №7

окончанием воздуховода является адаптер, на который в дальнейшем (при завершении ремонта) устанавливается диффузор - декоративная решётка, из которой в дальнейшем и будет подаваться свежий воздух в помещение.

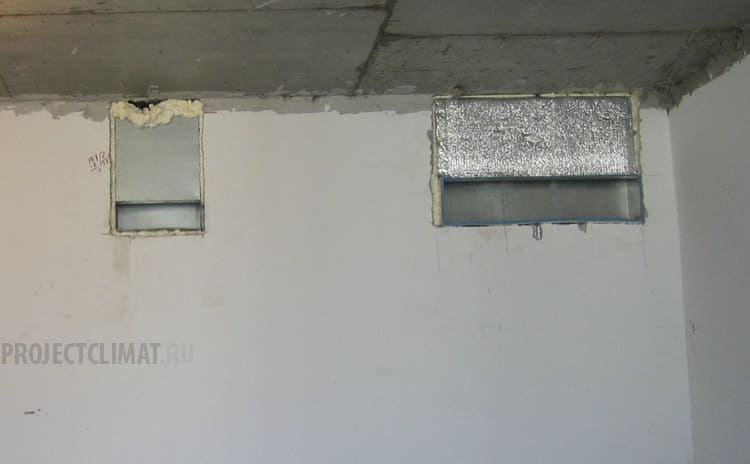

Воздуховоды с диффузорами

Шаг №8

Воздуховоды с диффузорами в стене.
Окончание первого этапа монтажа приточной вентиляции

Шаг №9

На данном моменте первый этап окончен. Мы ждём завершения ремонта на объекте заказчика. Второй этап - чистовой: установка декоративных решёток, настройка работы системы.

Это не столь сложная установка, тем не менее, привлекать к монтажу бригаду обычных строителей - гарантия того, что монтаж затянется, установка может не выйти на плановые показатели по притоку и удалению воздуха и т.п. В погоне за экономией 3000-10000 руб. можно потерять несколько недель и даже переделать ремонт, ведь исправить что-либо - это значит вскрыть систему... при готовом ремонте!

Обратитесь в нашу организацию, мы обеспечим вам конкурентные цены и качественно выполненные работы!

Москва, квартира

125 м2
