Квартира в Москве: вентиляция, увлажнение и кондиционирование

Проектирование и монтаж систем

Монтаж систем вентиляции

Шаг №1

Да, системы кондиционирования и вентиляции - не самые сложные инженерные системы, которые создаются в квартире, офисе или загородном доме. Но и их должны делать профессионалы. Ошибка при монтаже крайне тяжело решается.

Небольшой объект. Многокомнатная квартира. Заказчик в техническом задании выразил желание осуществить реализацию трёх систем:

  • кондиционирование воздуха: решение задачи контроля температуры (охлаждение и обогрев);
  • вентиляция квартиры: управление качеством воздуха (подача свежего и очистка);
  • увлажнение воздуха: улучшение самочувствия за счёт повышения влажности в квартире.

Конечно же, начали с создания проекта вентиляции и кондиционирования квартиры. Неоднократные выезды на объект, согласование с заказчиком мест привязки и параметров системы выразились в разработке проекта, который и лёг в основу дальнейших работ по комплектации и проведению монтажа.

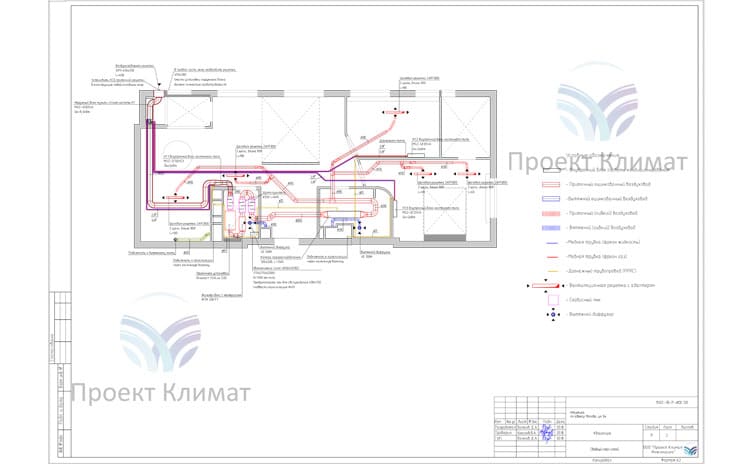

Сводный проект вентиляции и кондиционирования квартиры

Сводный проект вентиляции и кондиционирования квартиры

Общая принципиальная схема размещения всех элементов: вентиляции, кондиционирования и системы увлажнения воздуха

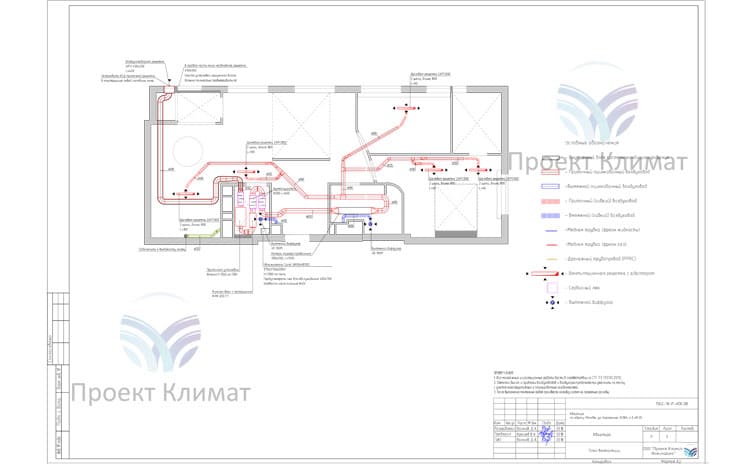

Раздел проекта - вентиляция

Раздел проекта - вентиляция

Для каждого типа систем - свой раздел, по которому можно провести монтаж и подбор оборудования

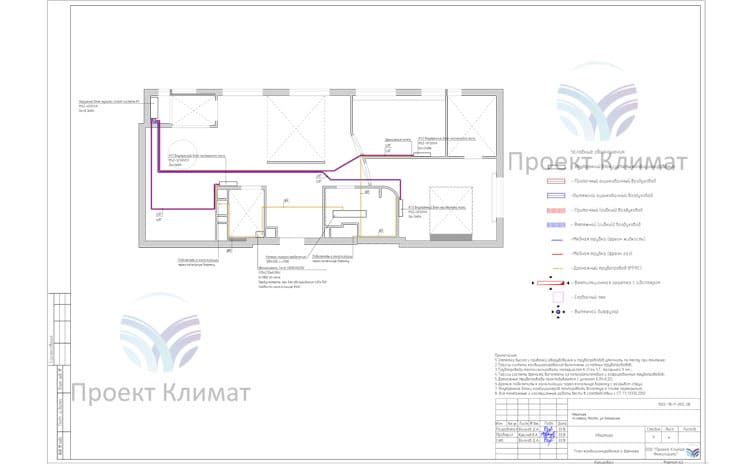

Раздел проекта - кондиционирование

Раздел проекта - кондиционирование

В качестве базы - мульти сплит система на три независимых помещения Mitsubishi Electric. Внутренние блоки серии Standart Inverter - MSZ-SF: отличный компромисс между ценой и функциональной наполненностью
Изометрия систем вентиляции и кондиционирования квартиры

Изометрия систем вентиляции и кондиционирования квартиры

Помимо различных разделов проекта также проводится подготовка изометрической схемы, где видна трёхмерная проекция будущей инженерной системы

В проект закладывается не оборудование, а параметры воздушной среды, требуемые заказчиком. А вот под эти параметры уже подбирается и оборудование, способное их обеспечить!


Вариантов - множество. В том числе проводится выбор и по ценовым критериям: бюджет не безграничен. В данном проекте, кстати, настенные кондиционеры заложены в том числе и по стоимостным ограничениям, хотя одним из ключевых также были и технические требования: слишком сильно потребовалось бы опустить чистовой потолок под воздуховоды.

Надо отдать должное, заказчик из адекватных: при работе центрального отопления (а в нашей полосе - это почти половина года) воздух очень сухой. Это негативно сказывается на самочувствии. Было принято решение о создании системы управления влажностью на базе увлажнителя воздуха Carel с секцией увлажнения, интегрированной в систему вентиляции. Достаточно простое, но эффективное решение.

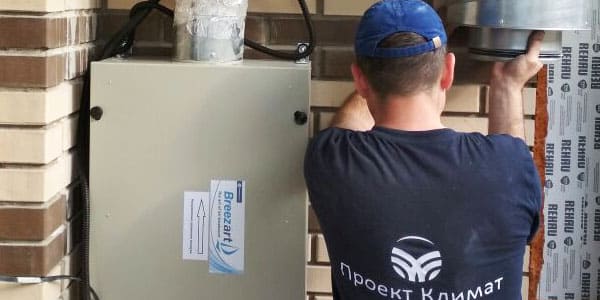

Приточная установка для квартиры

Раздел проекта - кондиционирование

В качестве базы - мульти сплит система на три независимых помещения Mitsubishi Electric. Внутренние блоки серии Standart Inverter - MSZ-SF: отличный компромисс между ценой и функциональной наполненностью

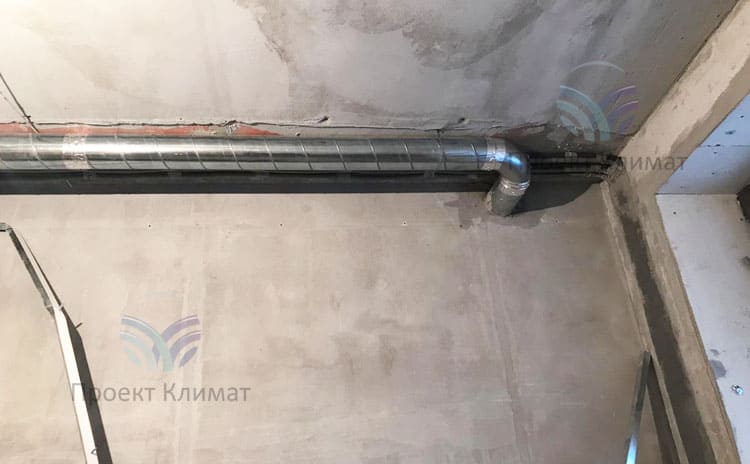

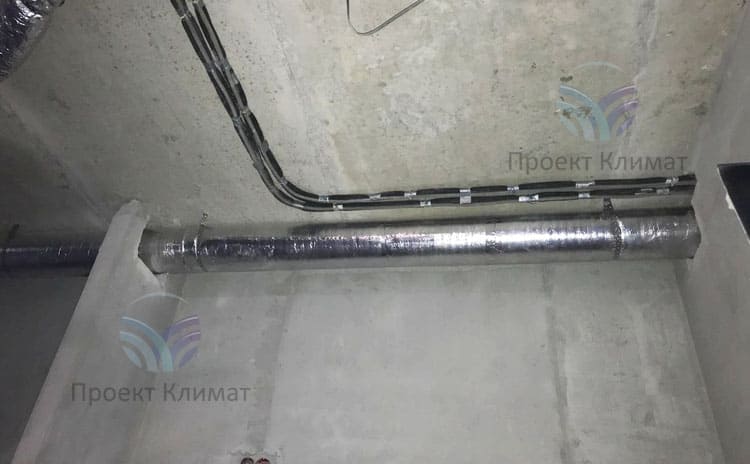

Воздуховод для забора воздуха с улицы и подачи в квартиру

Изометрия систем вентиляции и кондиционирования квартиры

Помимо различных разделов проекта также проводится подготовка изометрической схемы, где видна трёхмерная проекция будущей инженерной системы

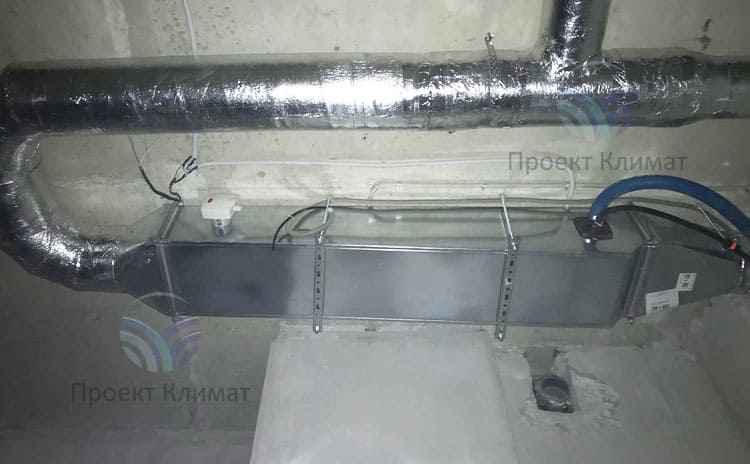

Камера смешения системы увлажнения воздуха в квартире

Раздел проекта - кондиционирование

В качестве базы - мульти сплит система на три независимых помещения Mitsubishi Electric. Внутренние блоки серии Standart Inverter - MSZ-SF: отличный компромисс между ценой и функциональной наполненностью
Воздуховоды и трубка для распределения пара Carel

Изометрия систем вентиляции и кондиционирования квартиры

Помимо различных разделов проекта также проводится подготовка изометрической схемы, где видна трёхмерная проекция будущей инженерной системы

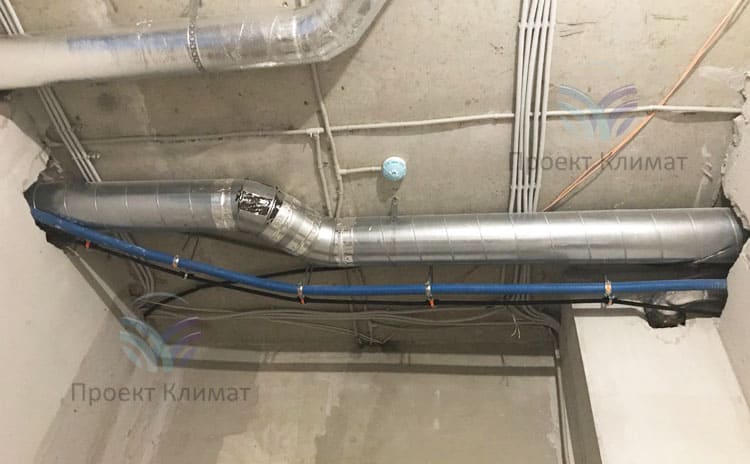

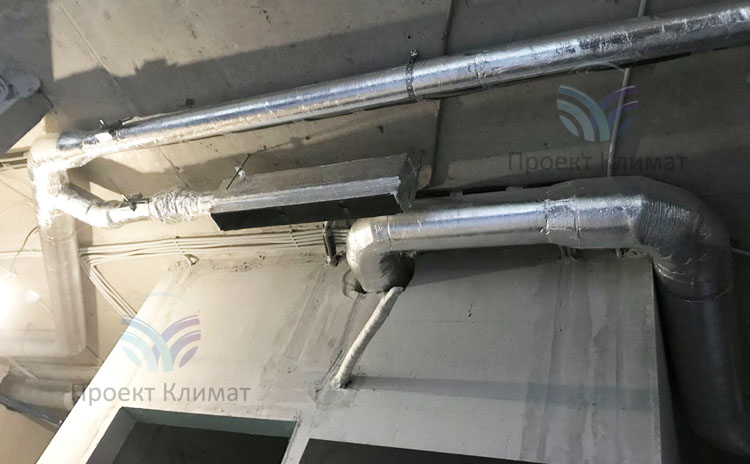

Прокладка воздуховодов и фреоновой трассы мульти сплит системы

Раздел проекта - кондиционирование

В качестве базы - мульти сплит система на три независимых помещения Mitsubishi Electric. Внутренние блоки серии Standart Inverter - MSZ-SF: отличный компромисс между ценой и функциональной наполненностью

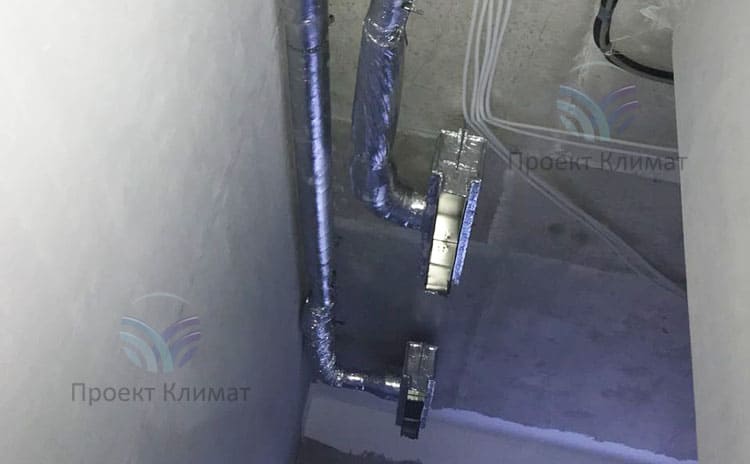

Адаптеры под потолочные решётки системы вентиляции

Изометрия систем вентиляции и кондиционирования квартиры

Помимо различных разделов проекта также проводится подготовка изометрической схемы, где видна трёхмерная проекция будущей инженерной системы
Воздуховод с адаптером и трассой кондиционера

Раздел проекта - кондиционирование

В качестве базы - мульти сплит система на три независимых помещения Mitsubishi Electric. Внутренние блоки серии Standart Inverter - MSZ-SF: отличный компромисс между ценой и функциональной наполненностью
Декоративная решётка вентиляции в квартире

Изометрия систем вентиляции и кондиционирования квартиры

Помимо различных разделов проекта также проводится подготовка изометрической схемы, где видна трёхмерная проекция будущей инженерной системы

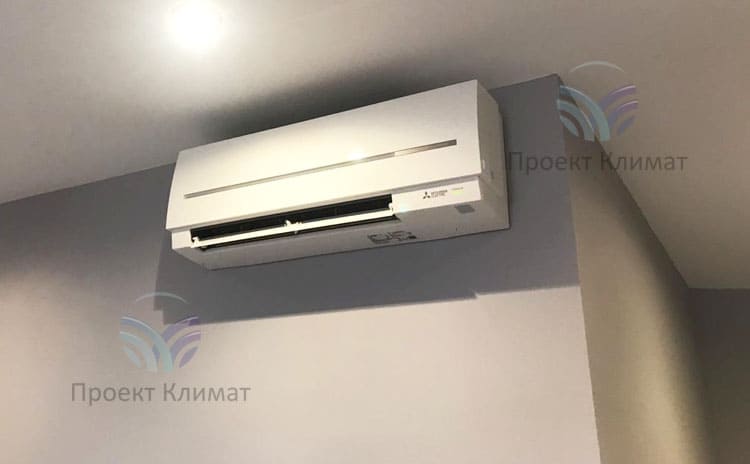

Один из внутренних блоков мульти сплит системы

Раздел проекта - кондиционирование

В качестве базы - мульти сплит система на три независимых помещения Mitsubishi Electric. Внутренние блоки серии Standart Inverter - MSZ-SF: отличный компромисс между ценой и функциональной наполненностью

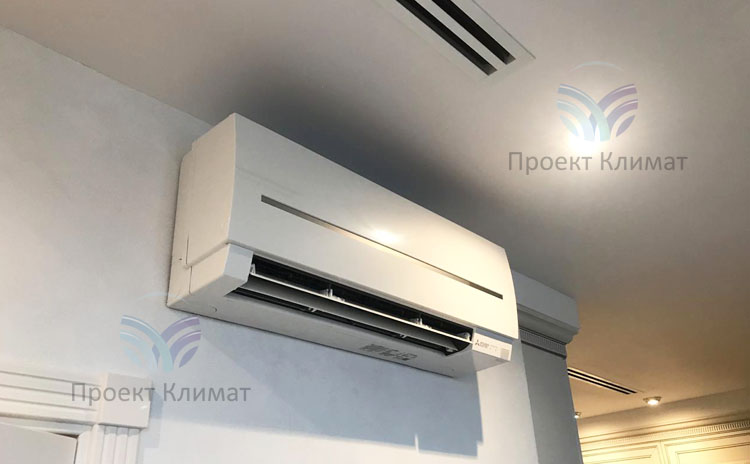

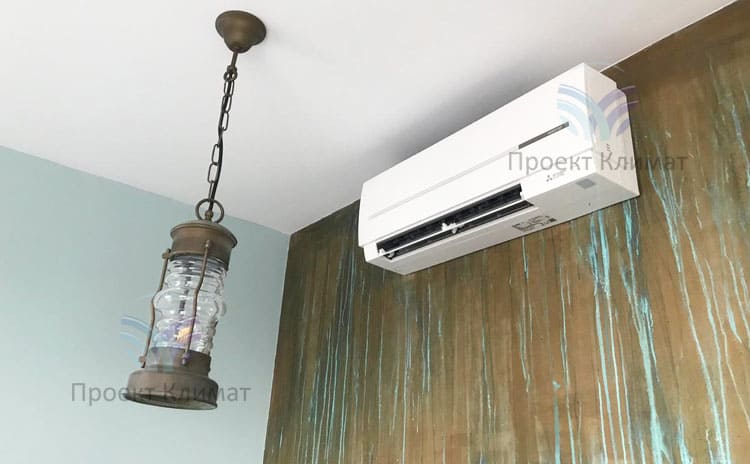

Настенный кондиционер и потолочные решётки в квартире

Изометрия систем вентиляции и кондиционирования квартиры

Помимо различных разделов проекта также проводится подготовка изометрической схемы, где видна трёхмерная проекция будущей инженерной системы
Третий блок мульти сплит системы Mitsubishi Electric

Раздел проекта - кондиционирование

В качестве базы - мульти сплит система на три независимых помещения Mitsubishi Electric. Внутренние блоки серии Standart Inverter - MSZ-SF: отличный компромисс между ценой и функциональной наполненностью

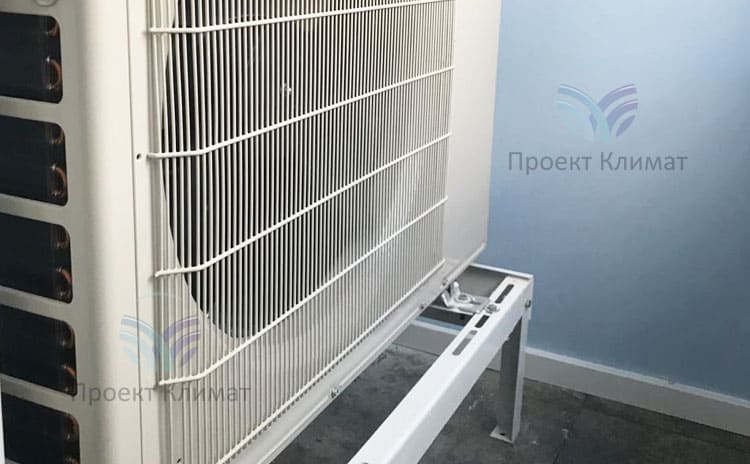

Внешний блок мульти сплит-системы смонтирован на подставку на общем балконе

Изометрия систем вентиляции и кондиционирования квартиры

Помимо различных разделов проекта также проводится подготовка изометрической схемы, где видна трёхмерная проекция будущей инженерной системы

Собственно, всё, что вам хотели показать и рассказать. Реально небольшой объект, коих реализуем под сотню в год. Есть системы и более сложные: ремонт - это тот случай, когда можно объединить систему вентиляции и канального кондиционирования, ведь всё равно и та, и та система требует снижения потолка. Мы поможем подобрать канальный кондиционер для квартиры, который минимально съест полезное пространство. Грамотно разместить систему, сэкономить и бюджет и высоту потолка - это наша задача. И мы её сделаем!


Москва, квартира

120 м2
