Канальное кондиционирование квартиры

Москва. Современный ЖК. Многокомнатная квартира. Заказчиком была поставлена задача на создание бесшумной, незаметной, надёжной и комфортной системы кондиционирования. Канальный кондиционер как нельзя лучше отвечал поставленной задаче.

После проведения работ по замеру, созданию проекта на канальный кондиционер с множеством согласований не только с заказчиком, но и с дизайнером - выходим для реализации намеченного. На фотографиях пока мало что впечатляющего: серые стены, десятки метров жести, кабелей и коммуникаций. Канальный кондиционер будет зашит под чистовой отделкой. В данном случае представлен только первый этап (пока ждём завершения ремонта на объекте).

Монтаж канальной сплит-системы на стадии ремонта в квартире

Декоративные решётки канального кондиционера

Шаг №1

Чтобы было так красиво и лаконично, чтобы на дизайн не оказывали влияние настенные блоки, да и не было слышно и видно кондиционеров в принципе - требуется много усилий. Далее представлен первый этап работ по созданию системы канального кондиционирования в квартире

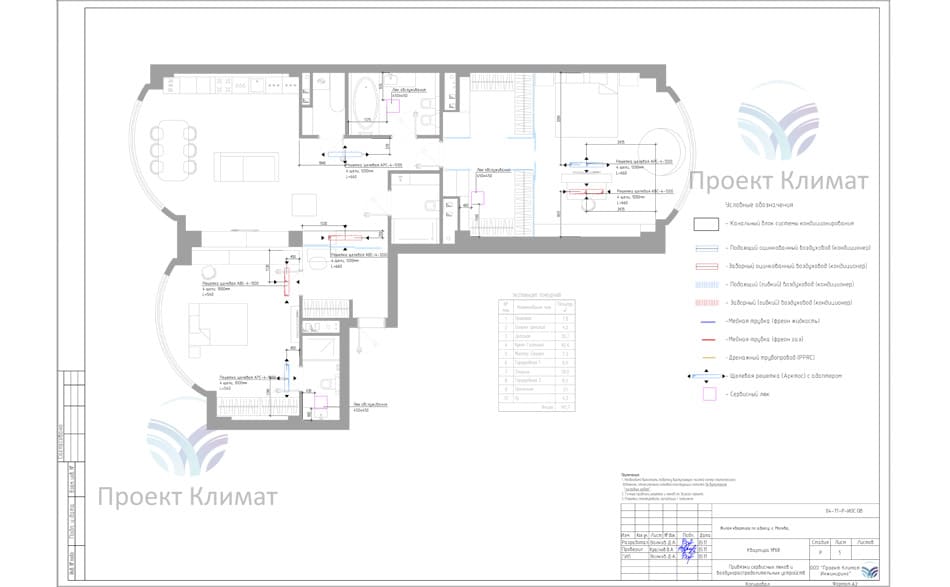

Проект канального кондиционера в квартире

Проект на канальный кондиционер в квартире

Сводный план. Одна из страниц. Результат работы наших проектировщиков, инженеров с одной стороны и заказчика и его дизайнера с другой
Привязки адаптеров и люков канального кондиционера

Размещение сервисных люков и элементов

Привязка решёток и сервисных люков. Важный вопрос. Многие пытаются любыми способами снизить габариты этих люков. Поверьте - не стоит! Коснись чего выполнить обслуживание или ремонт будет крайне тяжело

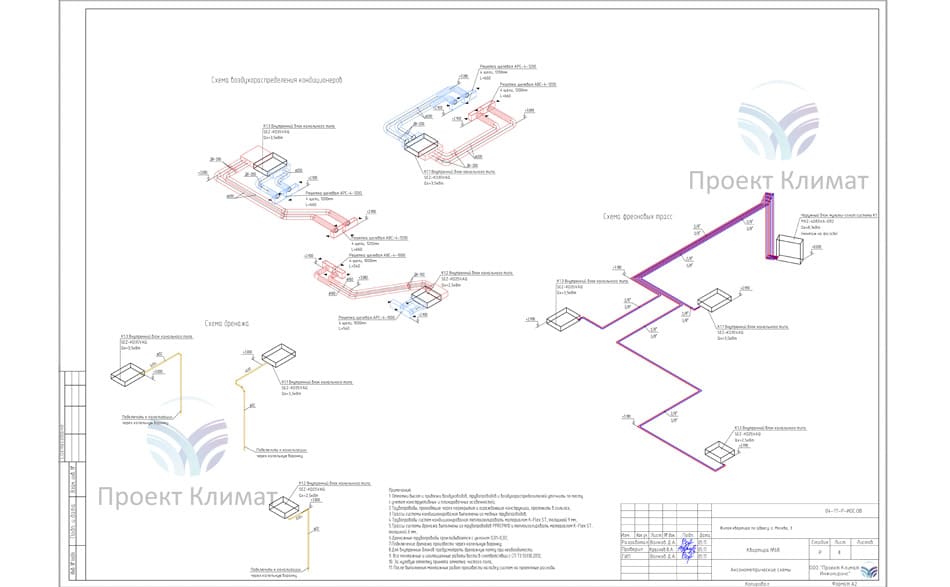

Аксонометрическая схема канального кондиционера

Аксонометрическая схема кондиционирования

Одним из листов идёт аксонометрическая схема. Важна для понимания размещения и перепадов высот между элементами

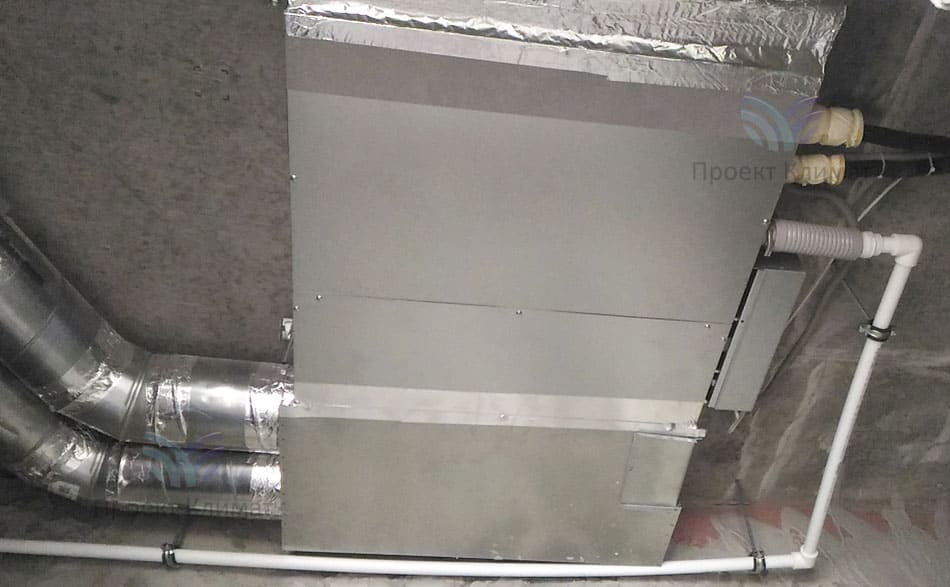

Внутренний блок канального кондиционера

Канальный кондиционер

Один из трёх внутренних блоков. Уже с подключёнными адаптерами (пленумами) и воздуховодами. Видна фреоновая трасса в теплоизоляции и подключённый дренаж для стока конденсата в канализацию
Фреоновая трасса кондиционера под потолком

Фреоновая трасса к внешнему блоку

Фреоновая трасса канальной сплит-системы. Их несколько. Одна прошла через (но не сквозь!) несущий ригель, который нельзя было бурить ни при каких условиях

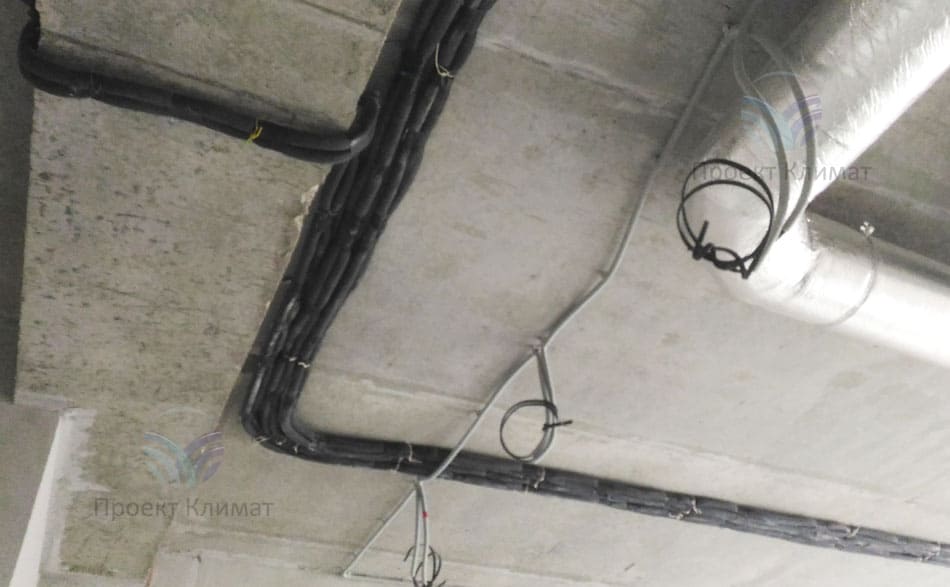

Коммуникации сплит-системы

Коммуникации сплит-системы

Другие трассы прошли под потолком (всё равно зашивается) в соседние помещения. На всём объекте внимательно относились к снижению уровня чистового потолка
Адаптеры на внутреннем блоке канальной сплит-системы

Адаптеры на канальном кондиционере

Адаптеры или пленумы - вспомогательные устройства на входе и выходе, именно к ним подключаются воздуховоды на подачу и раздачу воздуха

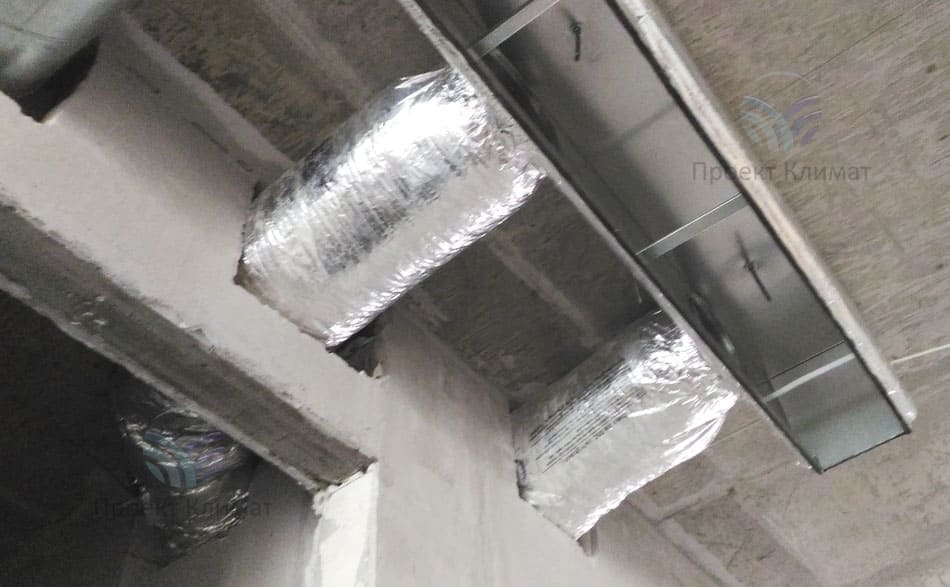

Адаптер под потолочную решётку

Адаптер под потолочную решётку

Декоративная решётка крепится не к воздуховоду: поток должен быть выровнен по направлению. Создаётся специальная камера и уже через неё происходит раздача воздуха в помещении

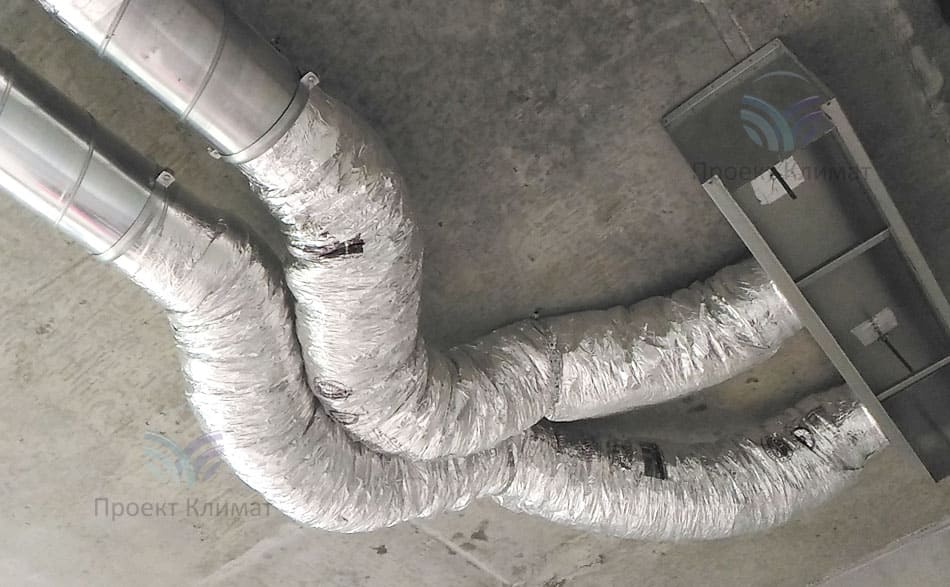

Адаптер под решётку

Адаптер на потолке

Выполнены три врезки с заведением трёх отдельных воздуховодов, что обеспечит равномерное распределение воздуха и выдув из решётки

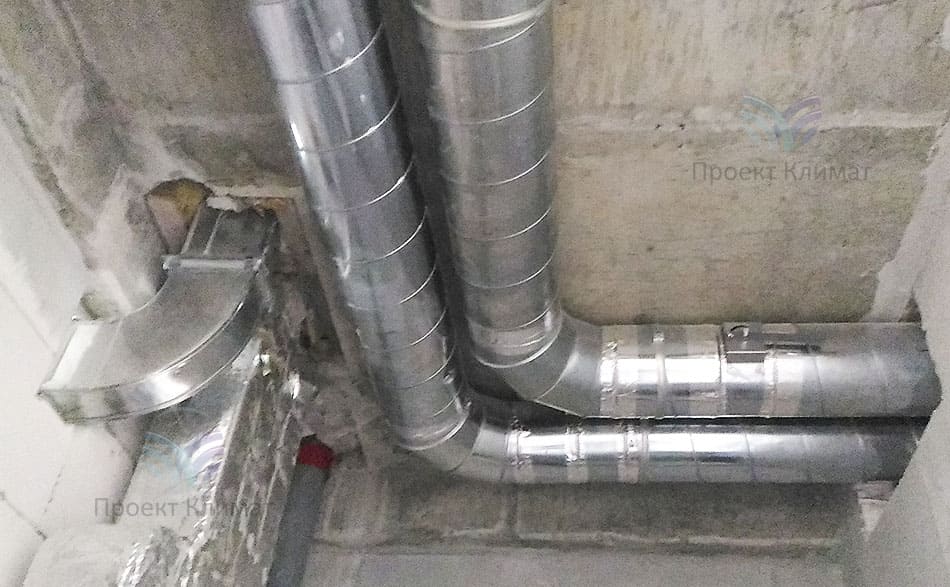

Воздуховоды на забор воздуха

Воздуховоды канальной системы

Без теплоизоляции - это линия забора воздуха из помещений, которая доставляет воздух к внутреннему блоку. Виден регулировочный клапан для настройки расхода воздуха

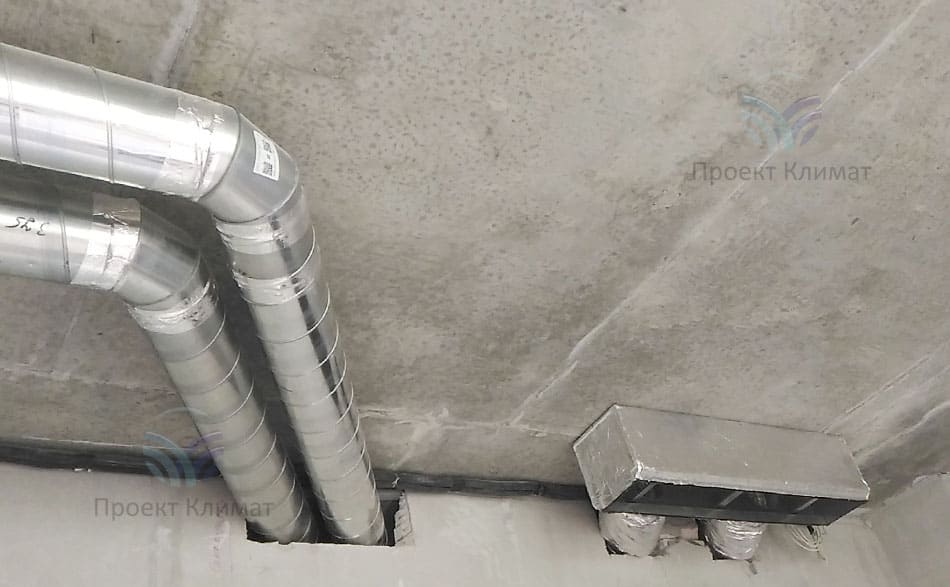

Воздуховоды и адаптер потолочный

Элементы канальной системы кондиционирования

Разнообразия мало. Зато ответственности много - всё это великолепие будет зашито под чистовой отделкой. Любая ошибка чревата денежными и временными потерями
Но вот четыре фотографии того, как выглядят наши объекты после окончания всех работ:

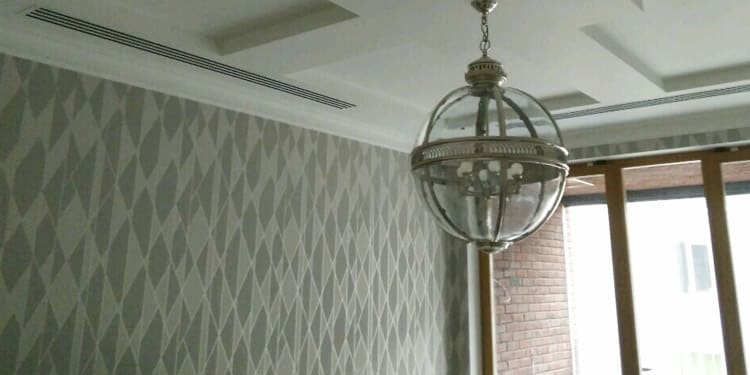

Канальное кондиционирование квартир. Для требовательных интерьеров, где необходима лаконичность, ориентация на дизайн и отсутствие отвлекающих элементов, типа внутренних блоков настенного типа
Щелевые решётки под адаптеры систем кондиционирования и вентиляции в квартире
Решётки канального кондиционера в квартире не искажают интерьер, их попросту не видно
Решётки системы кондиционирования и вентиляции

Но пока что у нас только закончился первый этап. Ждём звонка от заказчика и желаем скорейшего завершения ремонта!

Мы максимально стараемся удовлетворить потребности клиента. Создаём системы, требующие минимального снижения уровня потолка, способные обеспечить подачу кондиционером воздуха с улицы, увлажняющих воздух или обеспечивающих дополнительную фильтрацию в квартире. Мы предлагаем комплексные решения в сфере климата.
