Монтаж канального кондиционера и приточной вентиляции

В 75% случаев монтируются в паре: и приточная вентиляция, и канальные кондиционеры. Кондиционеры отвечают за контроль температуры: летом - охлаждение, зимой - подогрев. Вентиляция - за качество воздуха подачу очищенного свежего воздуха с улицы.

Некоторые клиенты в техническом задании указывают ещё "контроль влажности". В данном случае система дополняется увлажнителем воздуха с системой автоматики. В воздуховод вставляется форсунка, датчики влажности, выносной датчик влажности в помещении, для обратной связи и система дренажа для удаления излишнего конденсата в камере распыления. Не так всё сложно, зато не надо страдать с ноября по март от влажности в 30-35%.

Ниже представлены фотографии с одного из объектов по монтажу канального кондиционера и вентиляции в городской квартире в Москве на стадии ремонта.

Этап ремонта: прокладка коммуникаций инженерных систем

Канальный кондиционер монтаж

Шаг №1

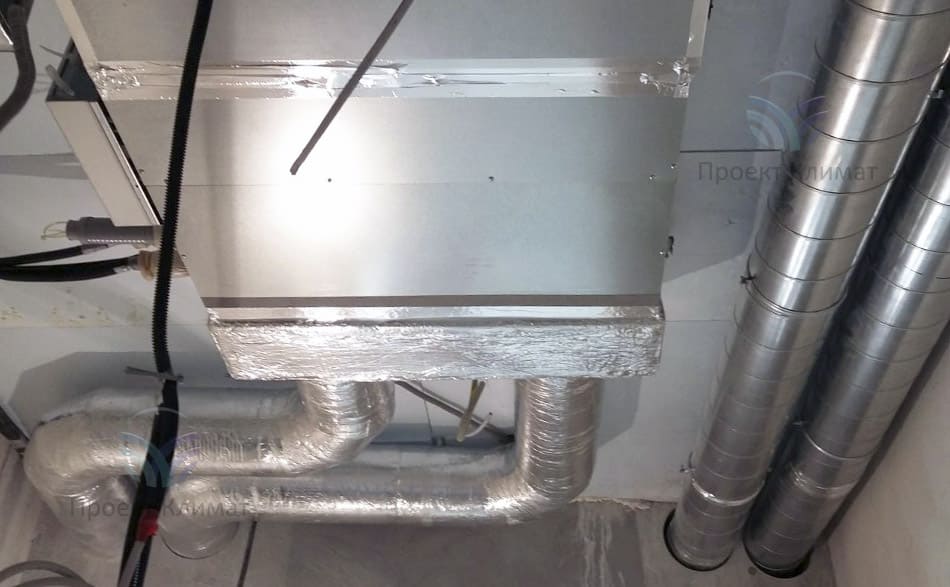

Внутренний блок канального кондиционера: спереди и сзади - адаптеры с подключёнными уже к ним воздуховодами на забор и раздачу воздуха
Монтаж канального кондиционера в квартире

Шаг №2

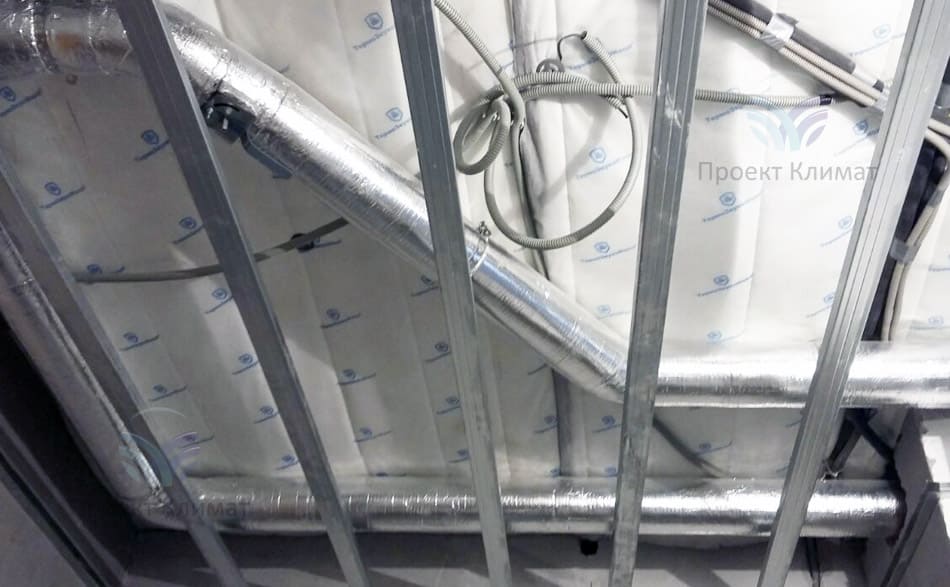

Воздуховоды на забор воздуха - классические, круглые. На раздачу - тоже круглого сечения (опуски потолков позволяли применить именно их, а не прямоугольные), но уже втеплоизоляции
Элементы системы вентиляции квартиры

Шаг №3

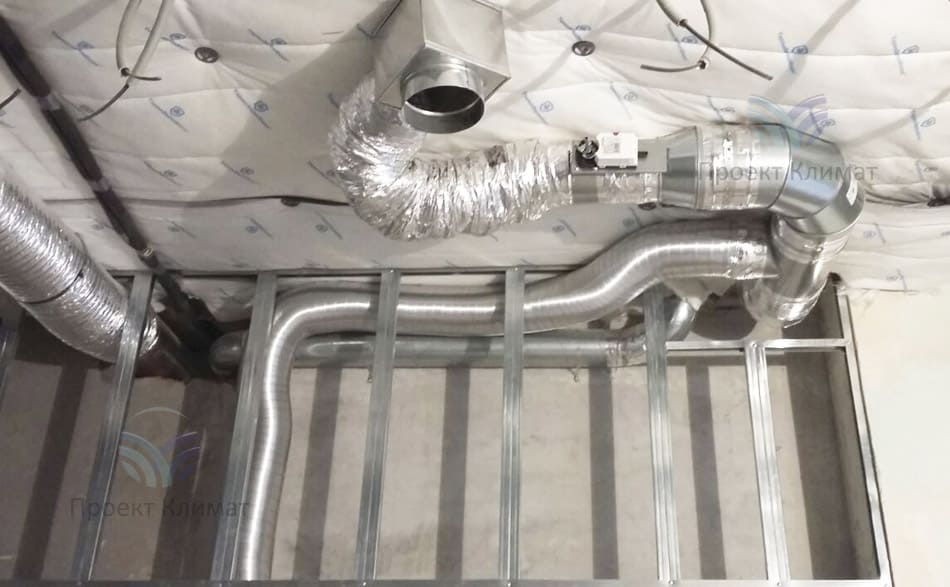

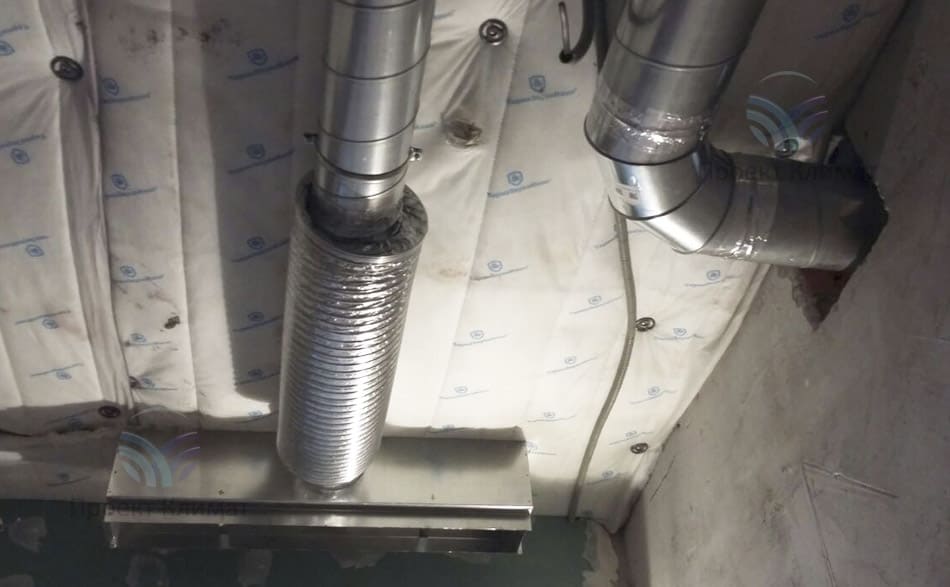

Элементы системы вентиляции квартиры. Окончание из гибкого воздуховода для снижения и уровня шума, и демпфирования возможных вибраций при работе системы вентиляции и кондиционирования
Система приточной вентиляции

Шаг №4

Система приточной вентиляции на кухне
Адаптер под решётку в потолке

Шаг №5

Потолочный адаптер: его не будет видно после отделки, а отверстие снизу закроет декоративная решётка, через которую и будет раздаваться воздух
Адаптеры под решётку канальной системы кондиционирования

Шаг №6

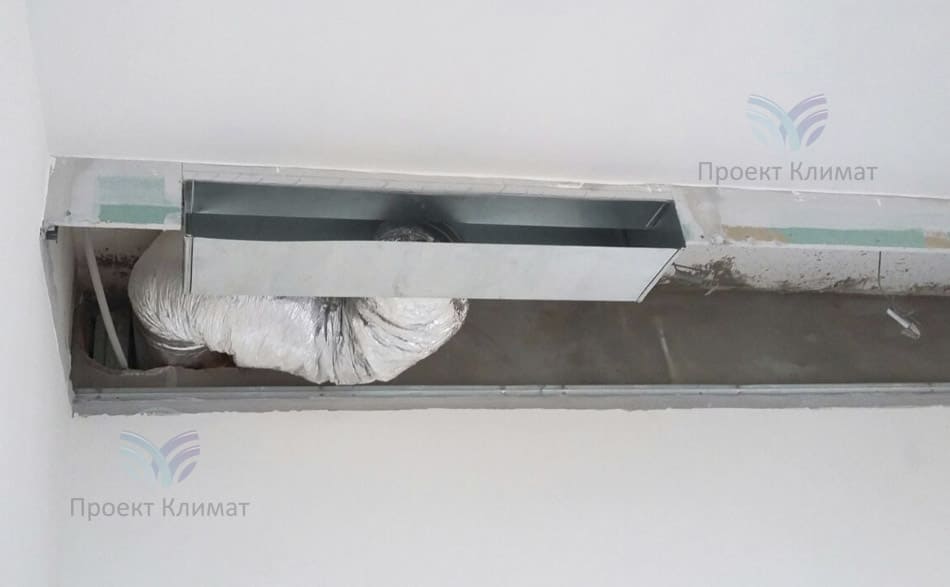

Адаптер под решётку для канальной системы кондиционирования: именно на неё "сядет" декоративная решётка
Канальное кондиционирование квартиры с вентиляцией

Шаг №7

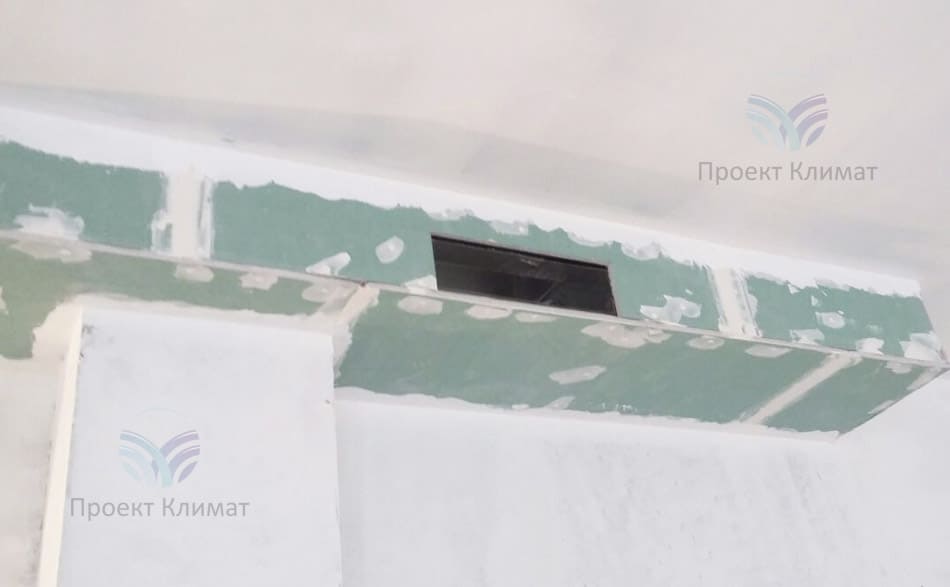

А вот так их скрывают элементами отделки
Два адаптера

Шаг №8

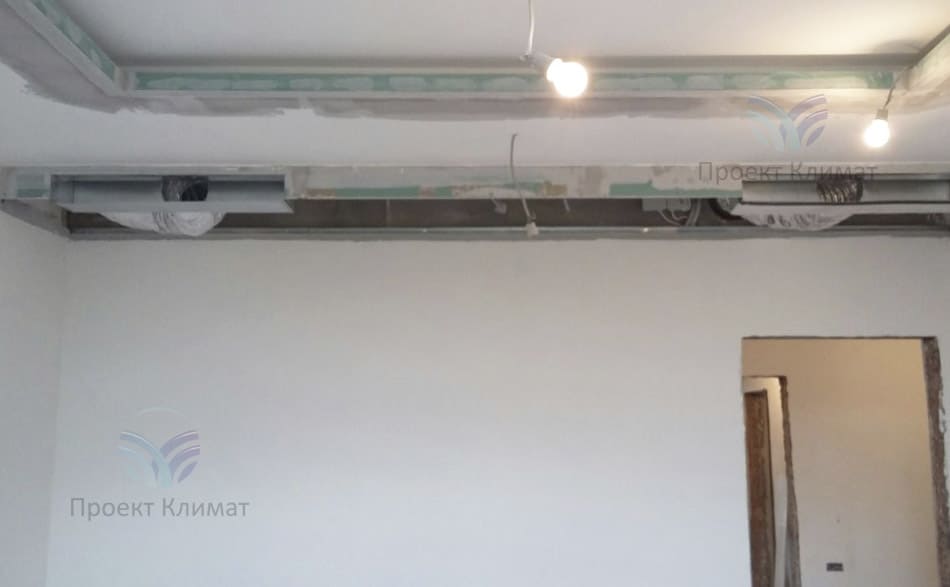

Два адаптера: один - для забора воздуха в канальный кондиционер, другой - для раздачи уже охлаждённого
Воздуховоды

Шаг №9

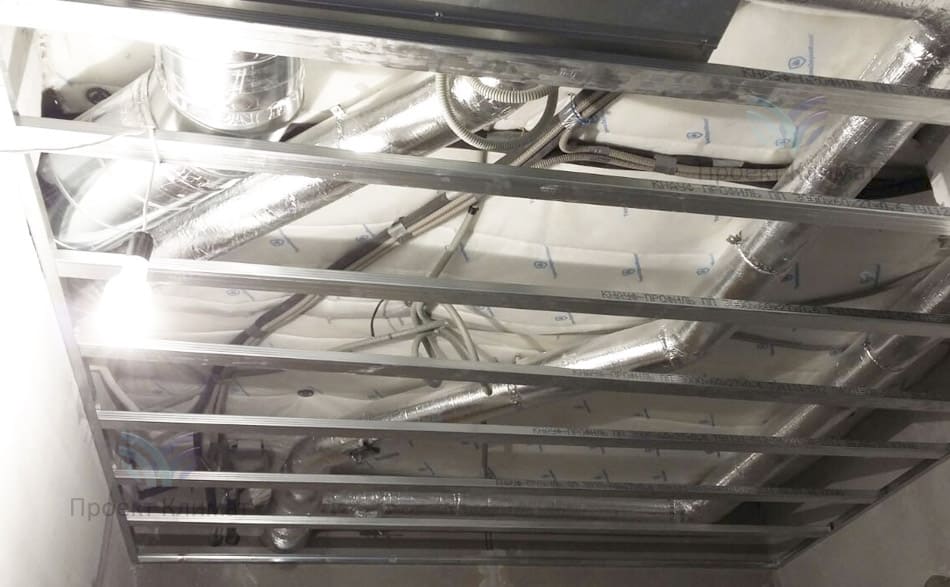

Воздуховоды системы вентиляции и кондиционирования попросту зашиваются под потолком. В принципе, потолок можно было опустить и ещё меньше, но пришлось бы применять прямоугольные воздуховоды, а они дороже
Инженерные системы квартиры

Шаг №10

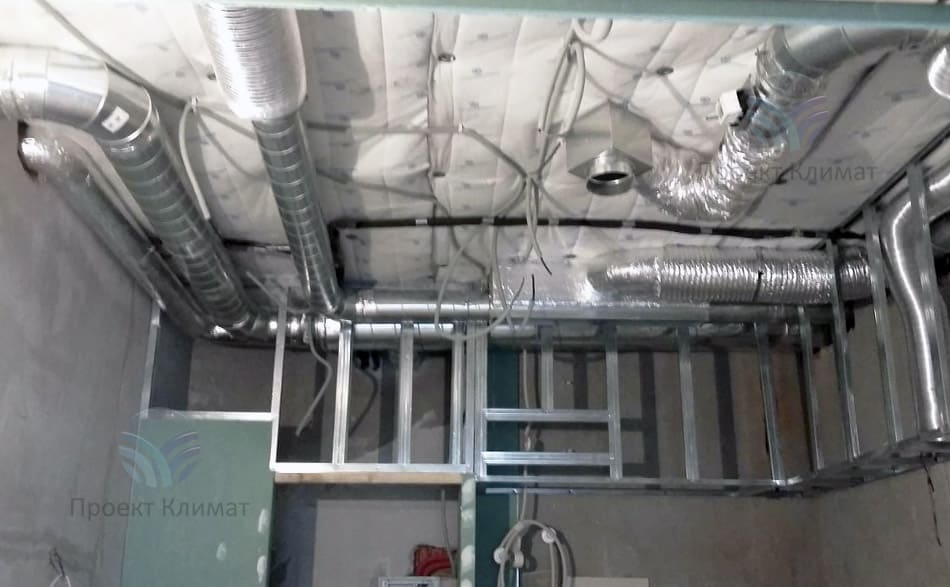

Чёрные "нитки" - трассы фреонового контура, протянутые от внешнего к внутренним канальным блокам кондиционеров. Воздуховоды - элементы как канальных кондиционеров, так и системы вентиляции как таковой

На этом первый этап закончен. На него приходится не только 90% затрат, но и 90% работ. Остаётся только выполнить:

  • пуск-наладку с настройкой распределения воздуха согласно расчётам, заложенным в проект
  • монтаж диффузоров, декоративных решёток

С пожеланиями клиенту быстрейшего окончания ремонта, ждём вызова на второй этап. А сам объект после его завершения будет выглядеть примерно так:

Решётка системы вентиляции и канального кондиционирования
Декоративные решётки вентиляции и кондиционирования
Диффузоры и решётки систем вентиляции и кондиционирования
Монтаж диффузоров системы вентиляции в помещении. Красота да и только: столь эстетичный ремонт система вентиляции не испортила ничуть, ведь диффузор практически незаметен на потолке.



Москва, квартира

95 м2
