Кассетная сплит-система в коттедже

Пример установки кондиционера в загородном доме

Достаточно стандартный объект, на котором установлено две бытовые сплит-системы различных типов:

  • кассетная: под кровлей, для охлаждения мансарды. В последствии зашьётся чистовым потолком и будет видна одна лишь декоративная панель внутреннего блока
  • настенная: классическое исполнение кондиционера, к которому мы привыкли. Смонтирован в зале с некоторым запасом по мощности из-за высоких потолков и большой площади остекления

Ни канальных кондиционеров, ни системы вентиляции на объекте не представлено. Вентиляция - не принудительная, через вентиляционную шахту, выполненную на этапе строительства. Сам дом был уже в высокой степени готовности при продаже, оттого и монтаж сложных инженерных систем потребовал бы существенных капитальных вложений не только на сами системы, но и на последующий после их установки ремонт.

Установка кассетных кондиционеров в доме на этапе ремонта

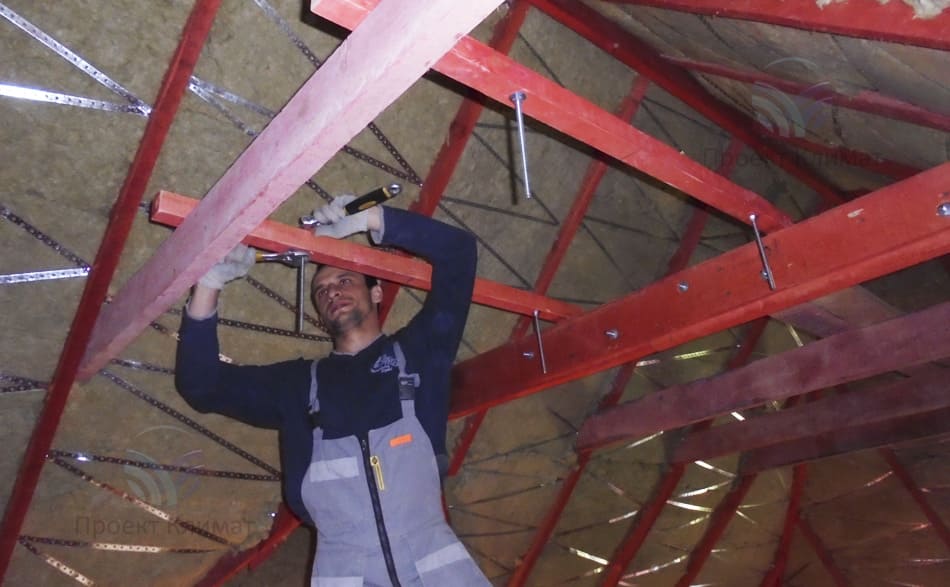

Подготовка место под установку кассетного кондиционера

Шаг №1

Подготовка место под установку кассетного кондиционера. К деревянным балкам крепятся шпильки с анкерными болтами

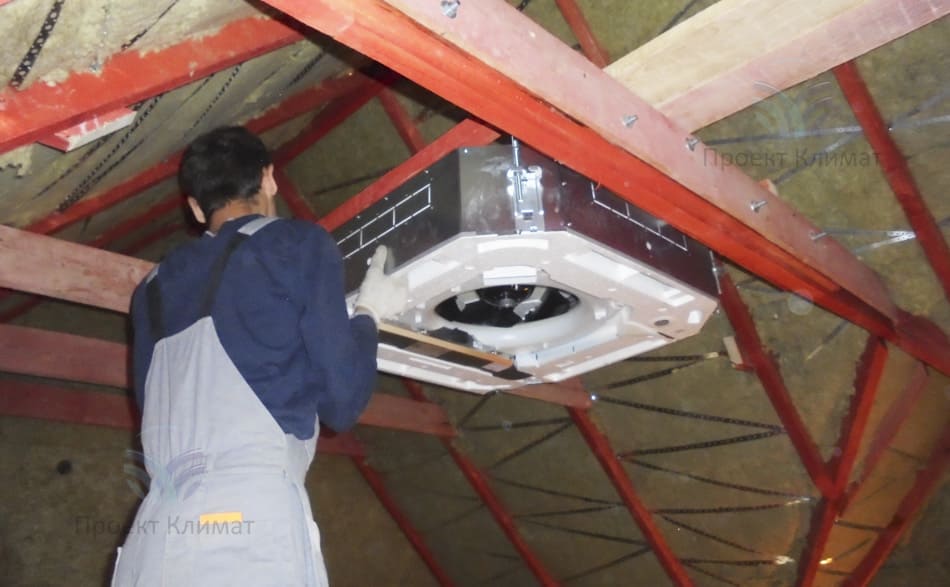

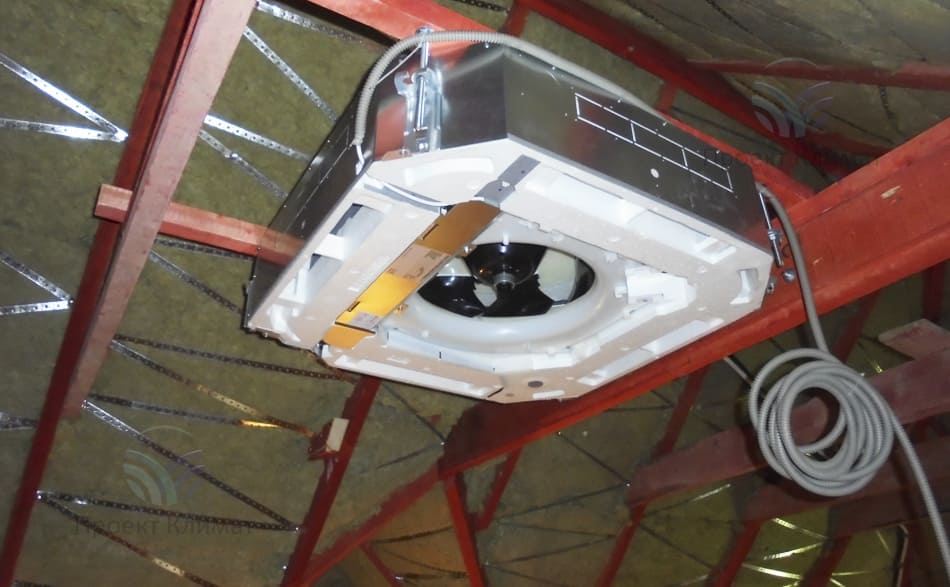

Крепление внутреннего блока кассетного кондиционера

Шаг №2

Крепление внутреннего блока кассетного кондиционера. Уровень выравнивается таким образом, чтобы после создания потолка на мансарде осталась видна лишь декоративная панель, т.е. вровень с предполагаемым чистовым потолком

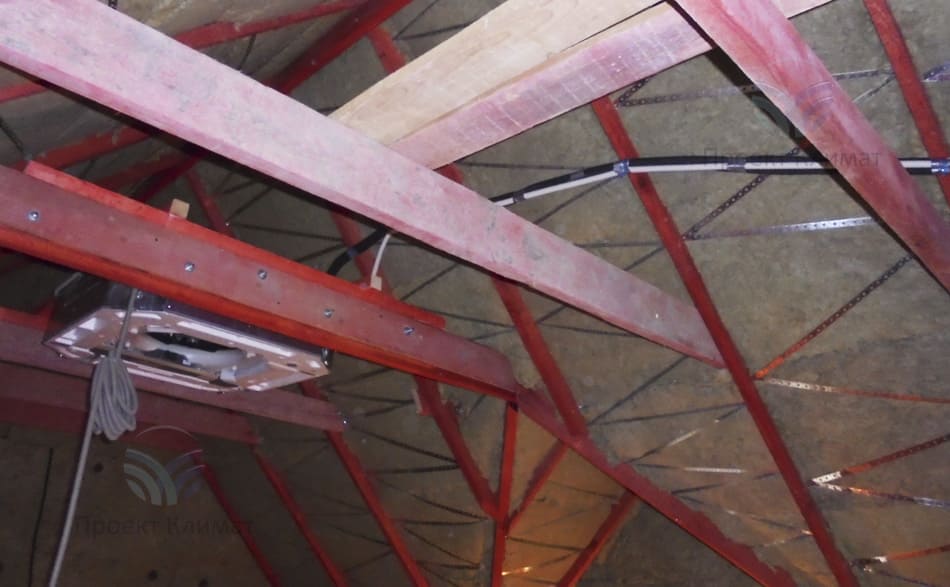

Кассетный кондиционер в загородном доме

Шаг №3

Подводится кабель электропитания. Далее бригада приступает к прокладке фреоновой трассы, по которой будет курсировать фреон под давлением от внешнего к внутреннему блоку

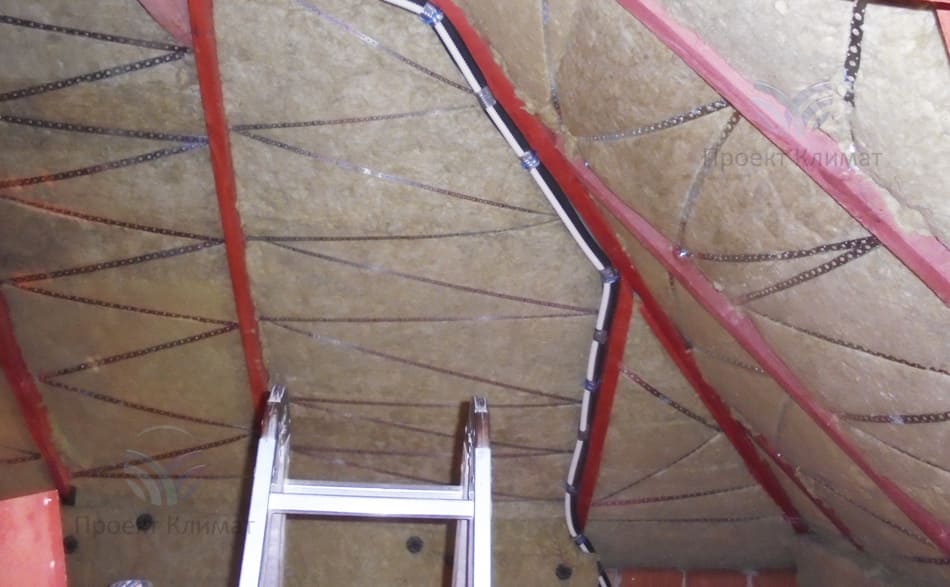

Коммуникации сплит-системы под кровлей

Шаг №4

Коммуникации сплит-системы прокладываются под кровлей и надёжно крепятся к несущим конструкциям. При выполнении отделочных работ они будут полностью скрыты
Протяжённость трассы кондиционера

Шаг №5

Протяжённость трассы кондиционера также немаловажный момент при выборе модели. В данном случае был выполнен предварительный замер объекта и подобран блок как соответствующей мощности по отведению тепла, так и мощности по прокачке фреонового контура

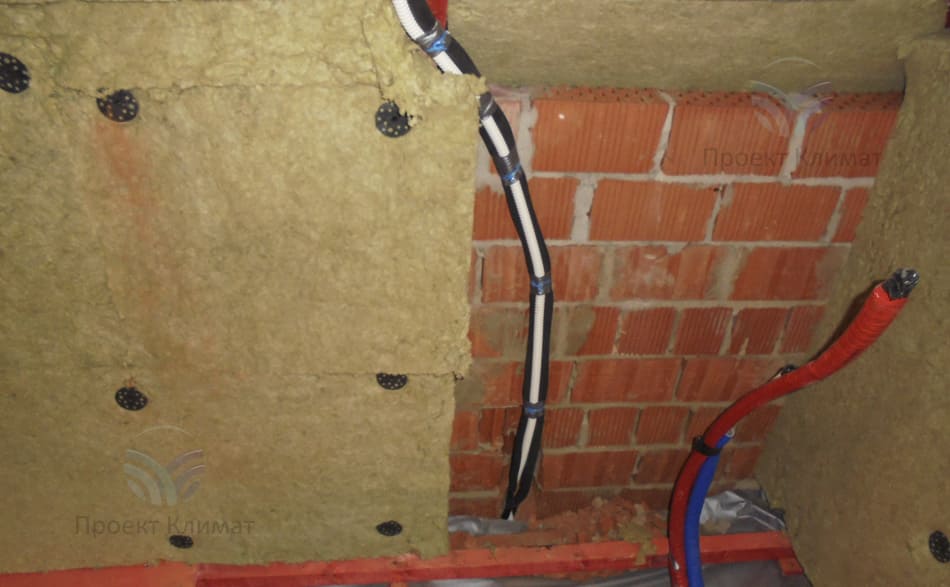

Переход на нижний этаж трассы сплит-системы

Шаг №6

Переход на нижний этаж трассы сплит-системы с последующим выходом на фасад здания под элементы подключения к наружной части

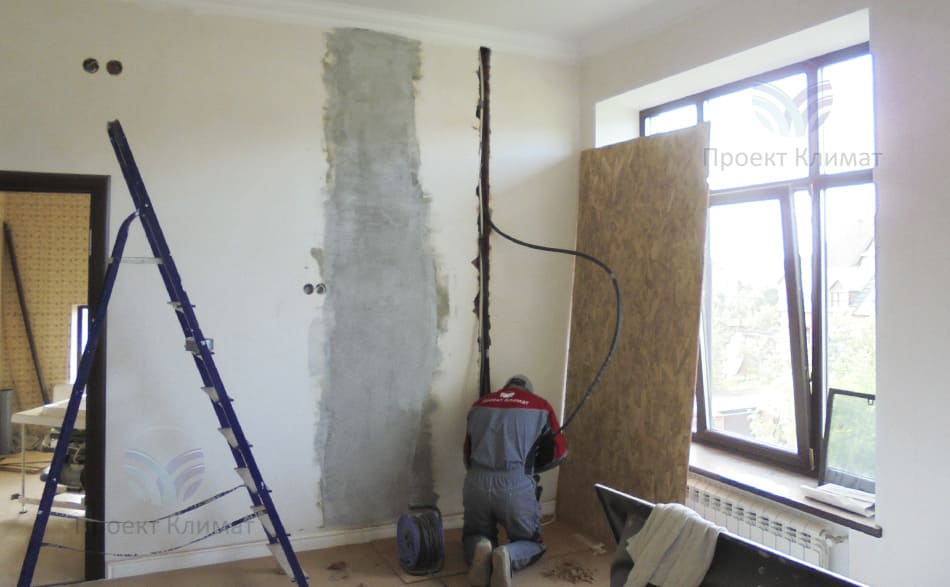

Переход на второй этаж

Шаг №7

Предварительно выполнена штроба под прокладку коммуникаций, которых после окончания ремонта не будет видно в принципе
Высотные работы при монтаже внешнего блока сплит-системы

Шаг №8

Высотные работы при монтаже внешнего блока сплит-системы проводятся с туры, т.к. для работы с лестницы - это слишком тяжело, а пригнать автовышку - разрушить создаваемый вокруг загородного дома газон

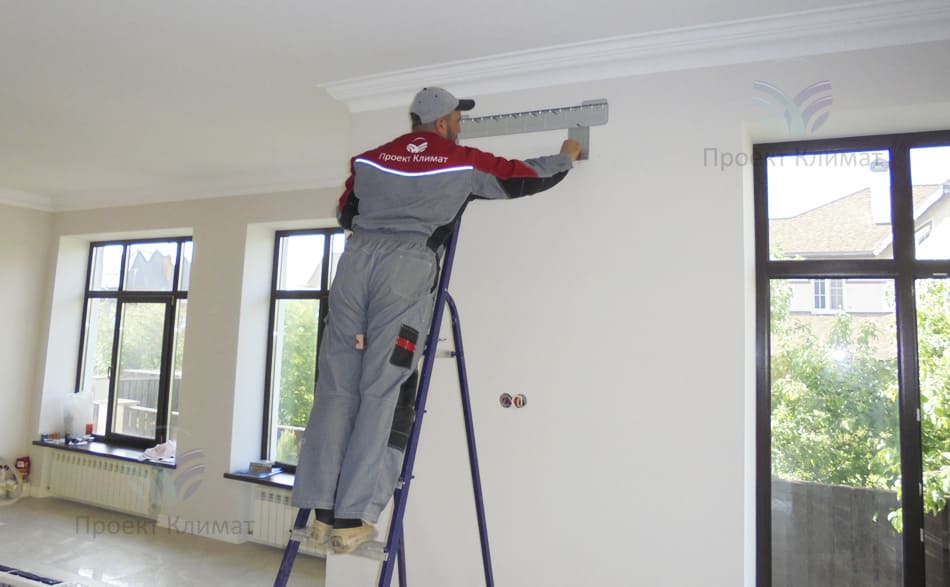

Монтаж сплит-системы в зале

Шаг №9

Монтаж сплит-системы в зале. Выбран заказчиком обычный настенный тип, достаточно мощный, рассчитанный на охлаждение до 70 м2

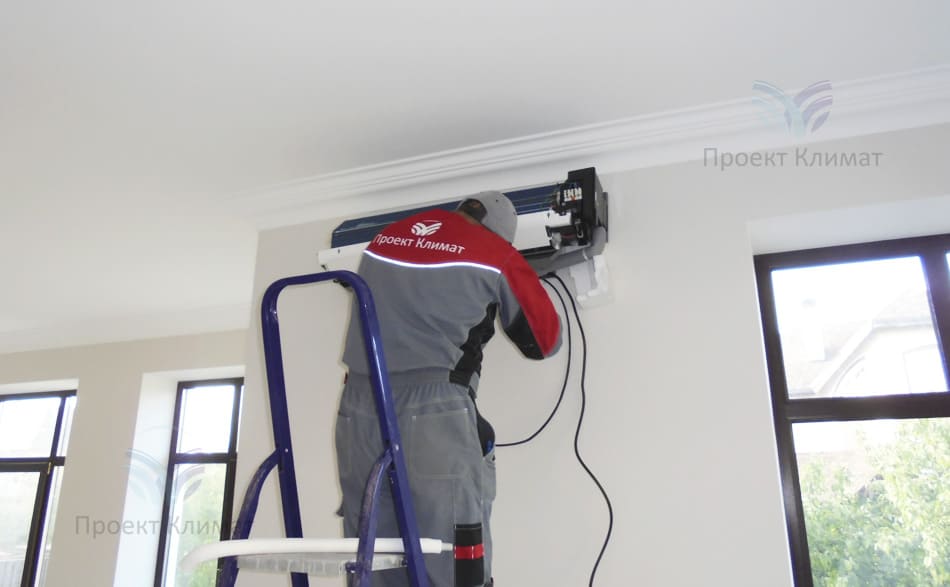

Подключение кондиционера

Шаг №10

Подключение кондиционера. Ничего сложного, когда за дело берутся профессионалы. Наши бригады день за днём, год за годом проводят работы по монтажу систем вентиляции и кондиционирования на объектах различных типов и назначения. Ошибки из-за человеческого фактора практически исключены

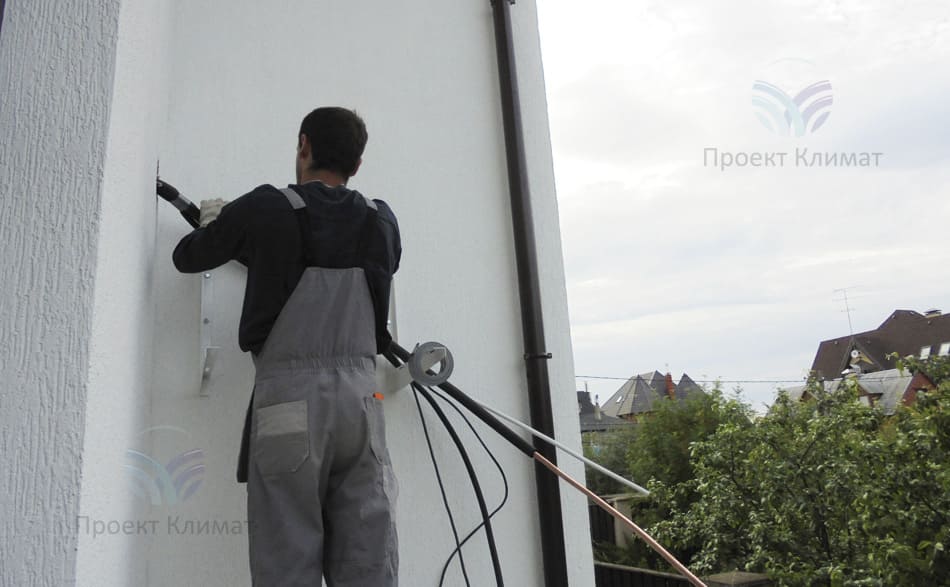

Бурение отверстия и вывод трассы на фасад здания

Шаг №11

Бурение отверстия и вывод трассы на фасад здания. Работы также проводятся с лесов
Подключение сплит-системы

Шаг №12

Подключение сплит-системы заключается в вальцевании окончания медной трубки для плотного сочленения заводской части теплообменника с проложенными коммуникациями, подключением питания и управления, отведении дренажа, вакуумировании фреонового контура

Установка кондиционеров в загородных домах, систем вентиляции и контроля влажности воздуха - это наша специализация. И наши возможностью далеко не ограничиваются монтажом настенных кондиционеров. В штате компании имеется целая группа по проектированию и ведению сложных объектов: менеджеры проектов, инженера-проектировщики, специалисты по техническому надзору за объектом. На базе компании создан сервисный центр по ремонту кондиционеров, который сертифицирован таким признанным лидером отрасли - Daikin!
