Канальный кондиционер с приточной вентиляцией в квартире

Приточно-вытяжная вентиляция и канального кондиционирование квартиры

Достаточно простая, но эффективная система. Без изысков. Но куда лучше, чем отсутствие подобной в принципе.

На момент фотографирования вентиляционная установка ещё не пришла (заказная позиция). Так что на балконе вы видите только предполагаемое место под её монтаж. При выборе системы кондиционирования для упрощения и удешевления объекта остановились на одном канальном кондиционере (который обеспечивает скрытый монтаж) и двух классических настенных инверторных кондиционера. При этом в качестве внешнего блока - мульти сплит-система на 3 кондиционера: экономим место под вывеску внешних блоков.

До момента выхода на объект создан проект вентиляции и кондиционирования. Ниже представлены четыре листа (значительно больший объём, конечно же, приходится на расчётную и результативную его часть):

Сводный план вентиляции и кондиционирования

Сводный план систем вентиляции и канального кондиционирования воздуха

Сводный план проекта по канальному кондиционированию квартиры

Раздел проекта, посвящённый реализации канальной системе

Сводный план проекта по вентиляции квартиры

План создания приточной вентиляции в городской квартире

Аксонометрическая схема вентиляции и канального кондиционирования

Аксонометрическая схема каждой в отдельности систем


После согласования, утверждения со стороны заказчика, составления итогового коммерческого предложения (с подбором уже конкретного оборудования под проект) - заключение договора и выход на первый этап реализации.

Проектирование и монтаж вентиляции и канального кондиционера

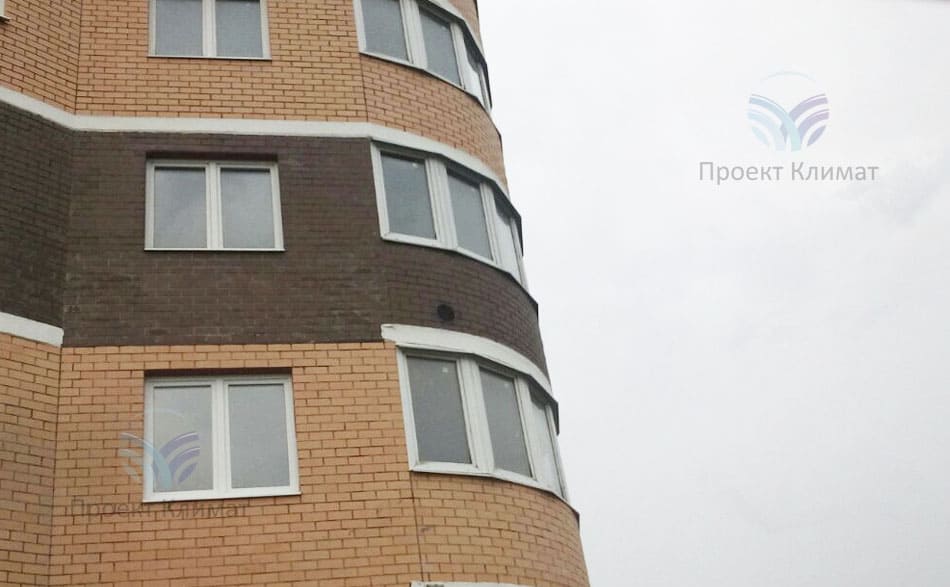

Бурение стены под воздуховод

Шаг №1

Бурение стены под воздуховод: отверстие декорируется решёткой, окрашенной под цвет фасада здания

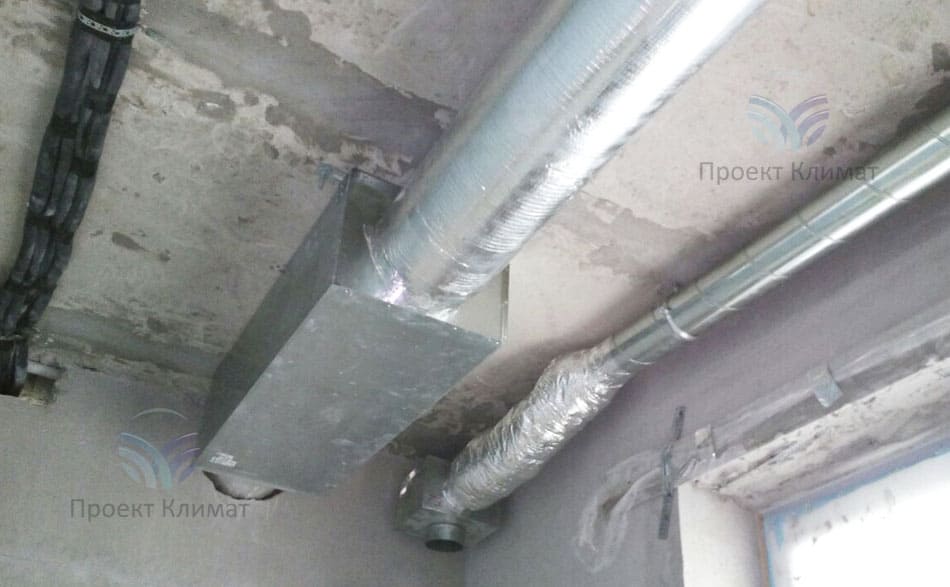

Воздуховод под забор воздуха

Шаг №2

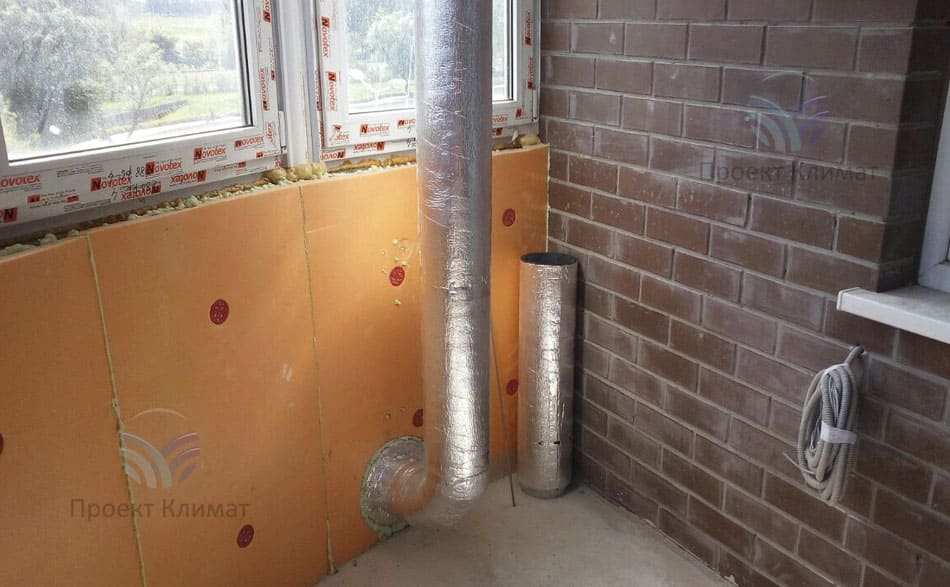

Воздуховод под забор воздуха с улицы и подачу через вентиляционную установку

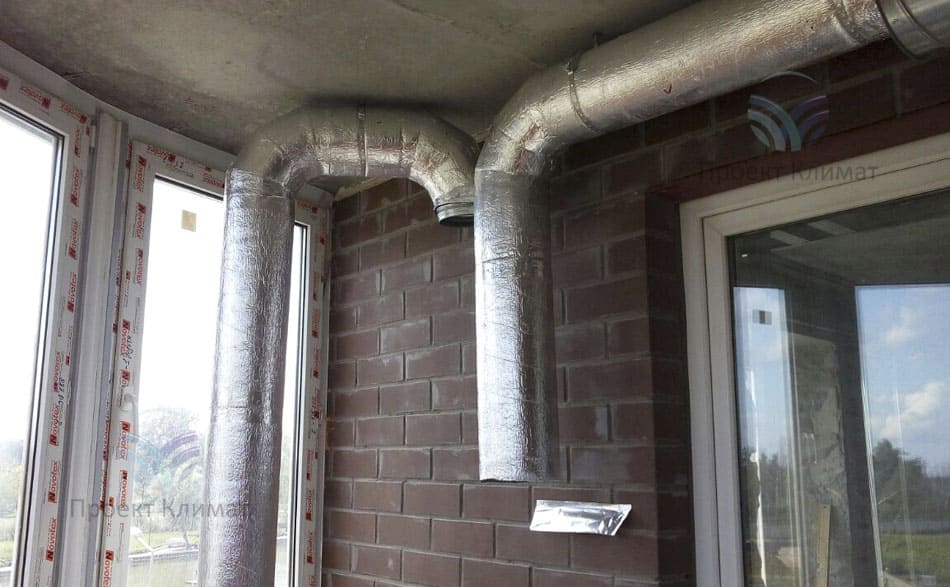

Прокладка воздуховодов на балконе

Шаг №3

Прокладка воздуховодов на балконе: жаль "приточка" ещё не пришла на момент создания фотографий

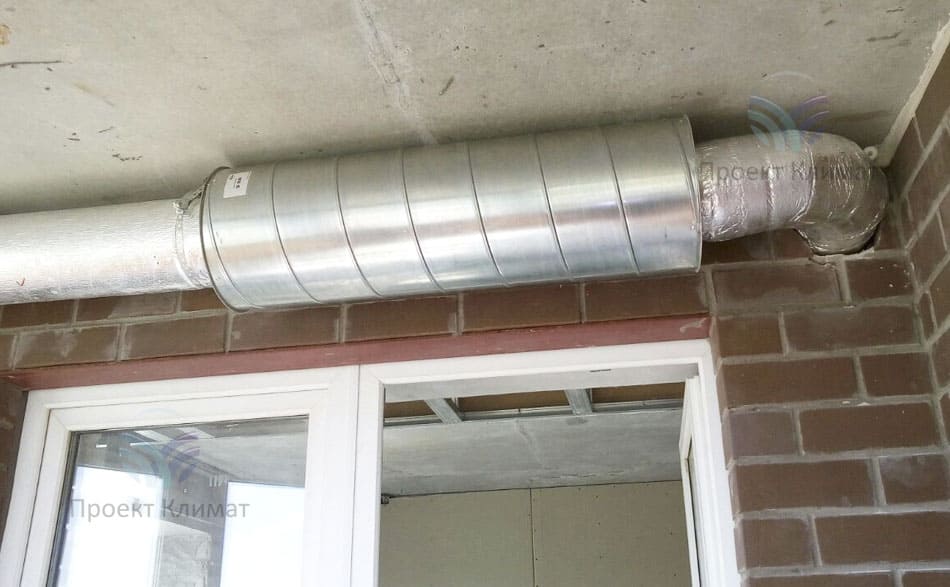

Глушитель шума

Шаг №4

Глушитель шума позволяет снизить уровень звукового давления от работы вентиляционного агрегата
Канальный фильтр

Шаг №5

Канальный фильтр системы вентиляции квартиры отвечает за дополнительную (помимо приточной установки) очистку подаваемого в помещение воздуха
Монтаж воздуховодов

Шаг №6

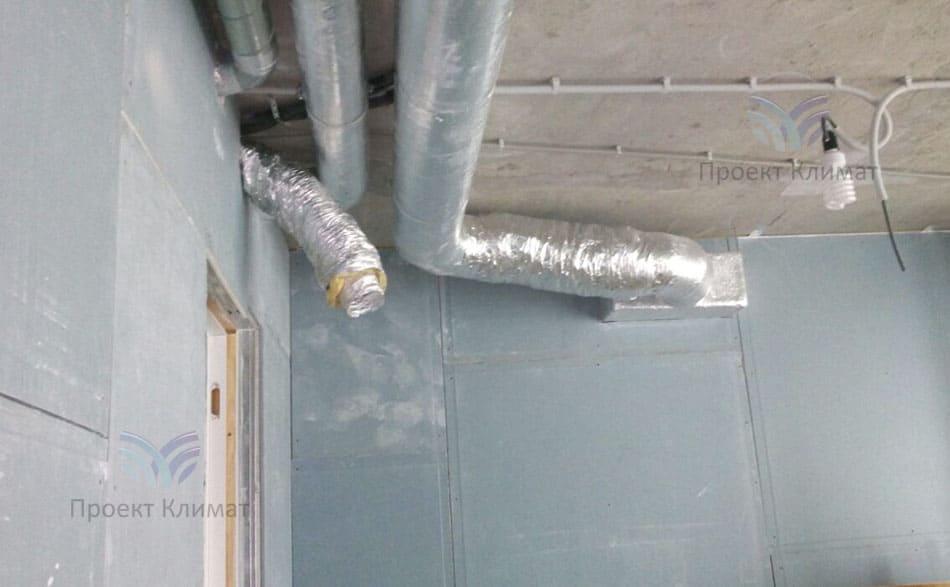

Монтаж воздуховодов системы вентиляции и канального кондиционирования воздуха. Заканчиваются воздуховоды - адаптерами, на которые будут смонтированы декоративные решётки на втором этапе

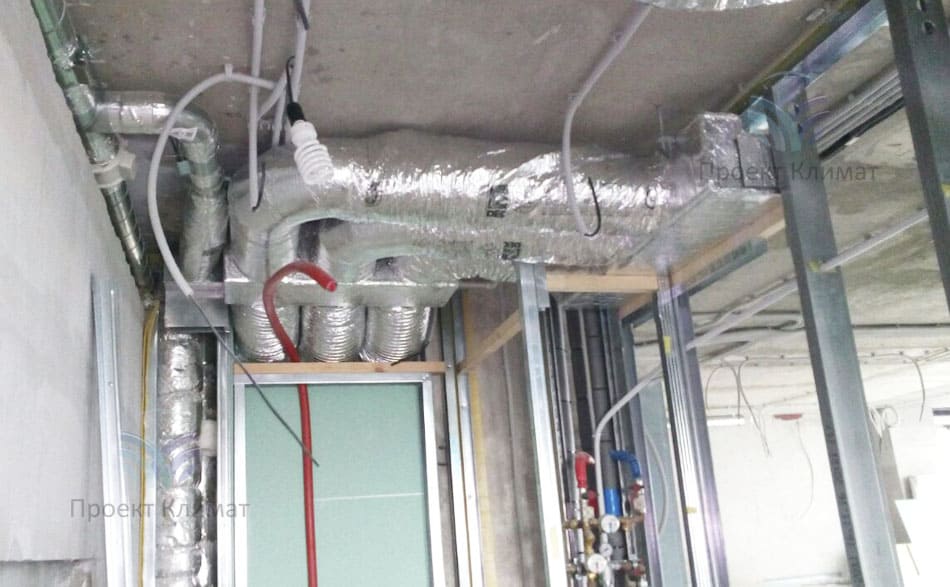

Коммуникации системы вентиляции и канального кондиционирования в квартире

Шаг №7

Коммуникации системы вентиляции и канального кондиционирования в квартире
Клапаны с электроприводом

Шаг №8

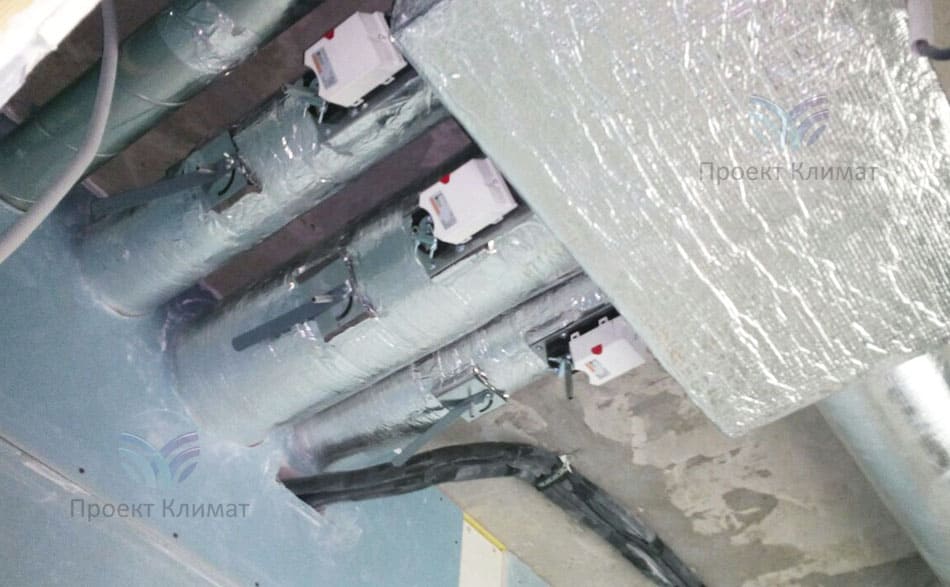

Клапаны с электроприводом для управления подачи воздуха по помещениям

Ждём окончания ремонта. Система проверена на работоспособность, трассы опрессованы, проверена работа автоматики. После завершения отделочных работ объект будет выглядеть примерно так (фотографии с других завершённых объектов):

Решётка системы вентиляции и канального кондиционирования
Декоративные решётки вентиляции и кондиционирования
Диффузоры и решётки систем вентиляции и кондиционирования
Лаконично, красиво: решётка канального кондиционера

Обратитесь за консультацией к нашим менеджерам и проектировщикам. Они составят предварительное коммерческое предложение по техническому заданию или (что чаще бывает у заказчиков на стадии ремонта) видению предполагаемой системы, которую предстоит создать.


Москва, квартира

109 м2
