Канальный кондиционер и вентиляция квартиры

Профессиональная вентиляция и кондиционирование квартиры

Элитный жилой комплекс Москвы. Заказчик обратился с запросом на создание системы, позволяющей регулировать температуру и обеспечить должный уровень комфорта с подачей чистого воздуха в квартиру.

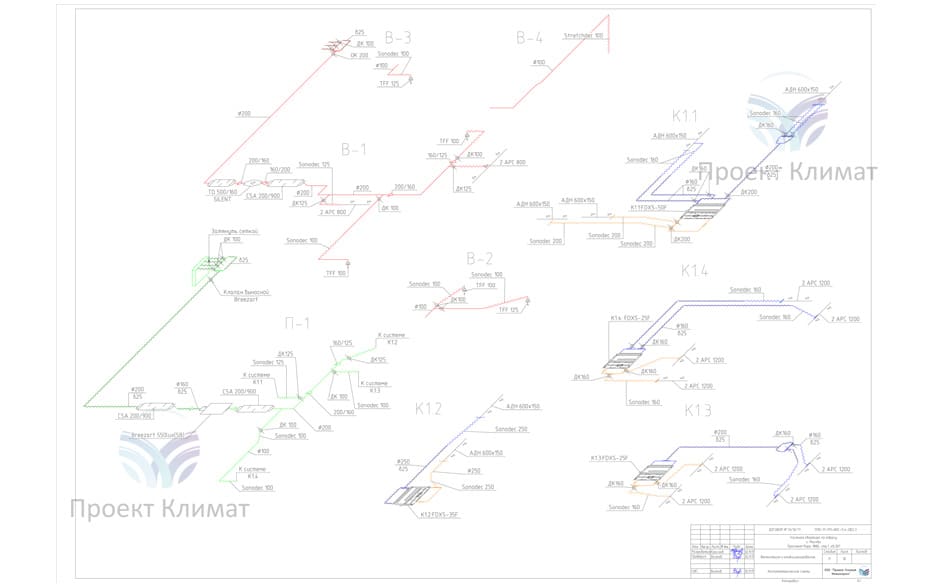

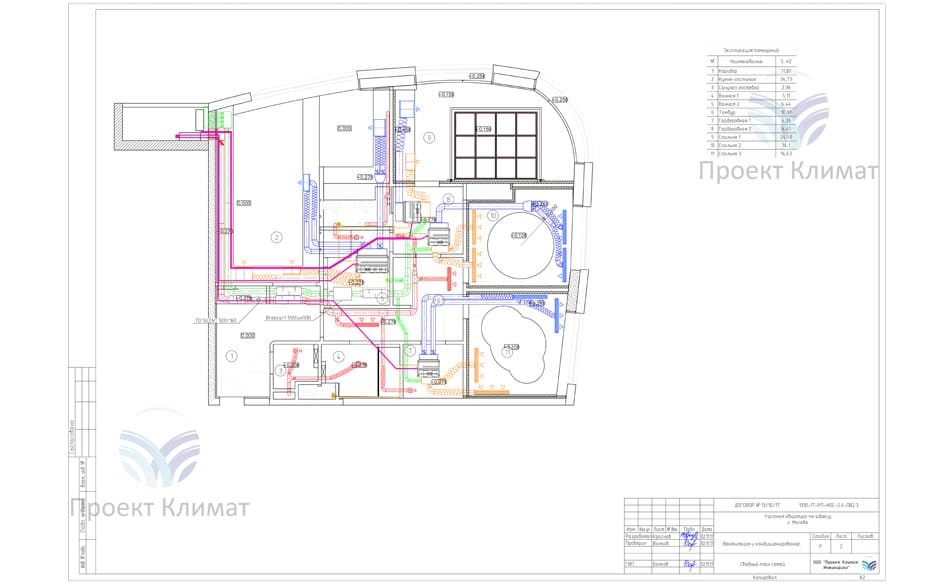

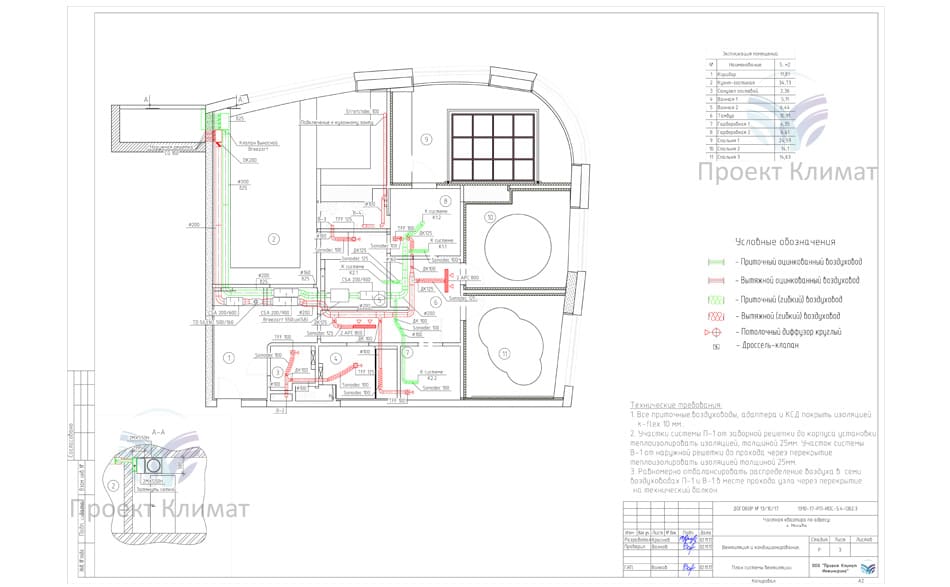

После получения исходных данных по квартире, неоднократных поездок и встреч как с заказчиком, так и с дизайнером и согласования множества вопросов относительно размещения существующих и создаваемых инженерных систем, был создан проект вентиляции и канального кондиционирования. В основу его лёг точный расчёт параметров воздушной среды в рамках технического задания эксплуатации создаваемой системы.

Первый этап работ - неприглядный. Серые стены, бурение, прокладка коммуникаций, горящие "лампочки Ильича" и сотни метров кабелей, растянутых по стенам, потолкам и полу. Но вот, как будет примерно выглядеть объект после:

Решётка системы вентиляции и канального кондиционирования
Декоративные решётки вентиляции и кондиционирования
Диффузоры и решётки систем вентиляции и кондиционирования
Монтаж диффузоров системы вентиляции в помещении. Красота да и только: столь эстетичный ремонт система вентиляции не испортила ничуть, ведь диффузор практически незаметен на потолке.

Но пока что - посмотрите на то, с чем придётся, возможно, иметь дело и вам, как нашему потенциальному заказчику.

Первый этап. Стадия ремонта

Вентиляция квартиры

Шаг №1

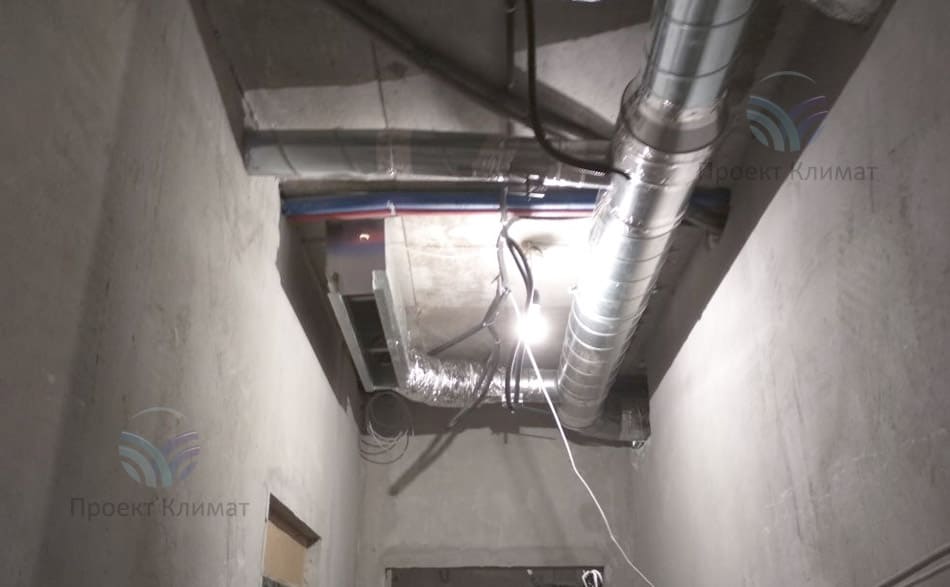

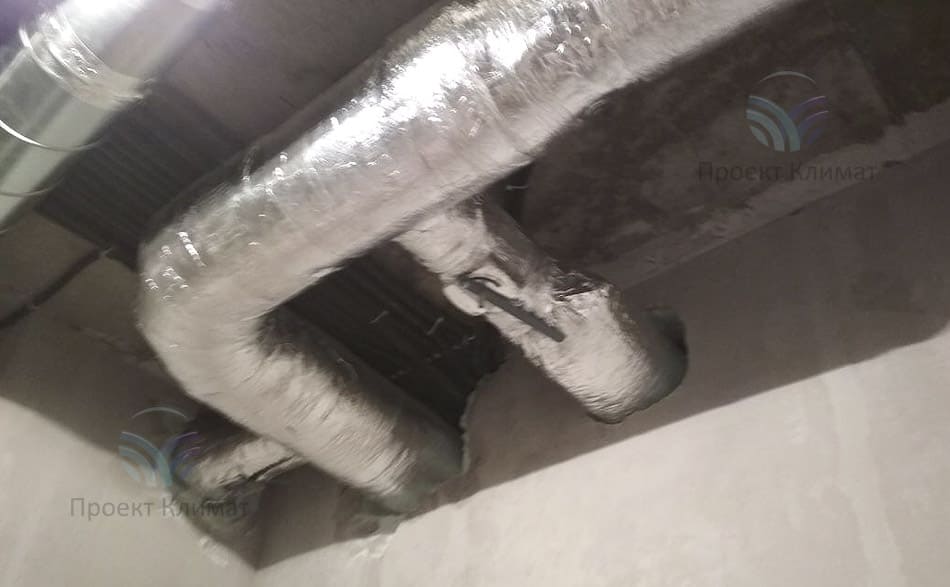

Вентиляция квартиры начинается отсюда. Эти воздуховоды - результат бурения отверстий в стене. Т.к. диаметр ограничен (в силу безопасности для несущей конструкции) их выполнено шесть: три на подачу и три на отведение воздуха
Канальный кондиционер

Шаг №2

Внутренний блок канального кондиционера: на входе и выходе - адаптеры (пленумы), к которым подведены воздуховоды. Раздающие охлаждённый воздух - в теплоизоляции для предотвращения образования конденсата
Отведение конденсата канального кондиционера

Шаг №3

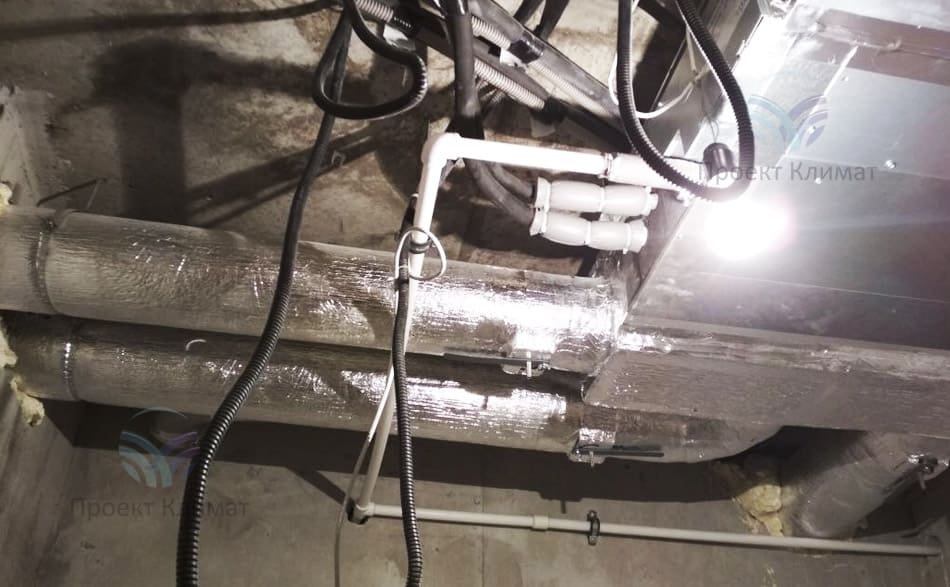

Отведение конденсата канального кондиционера выполнено с применением полипропиленовых труб. Сам конденсат откачивается с помощью встроенной помпы
Система канального кондиционирования

Шаг №4

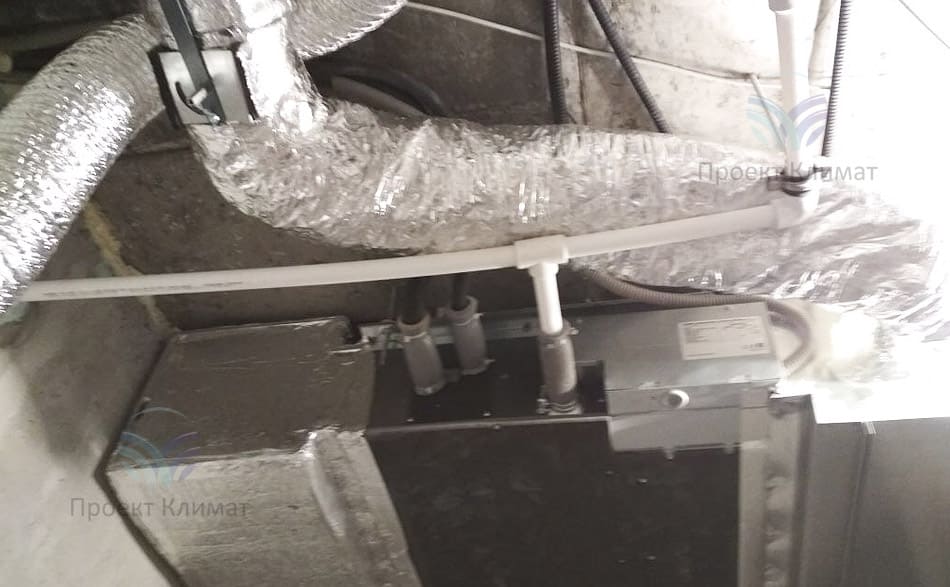

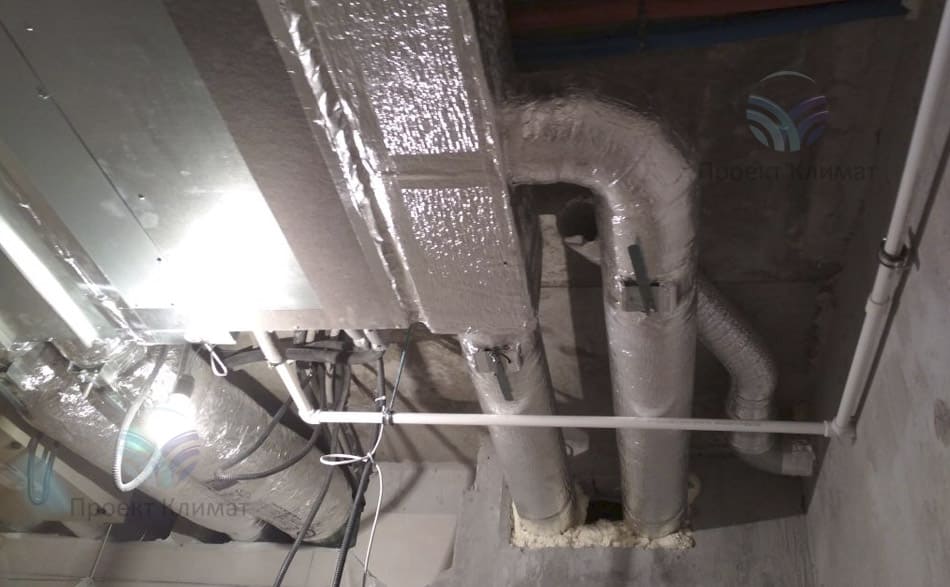

Всё тот же внутренний блок с коммуникациями: воздуховоды, дренаж и клапаны с электроприводами для возможности управления работой
Разведение воздуховодов по квартире

Шаг №5

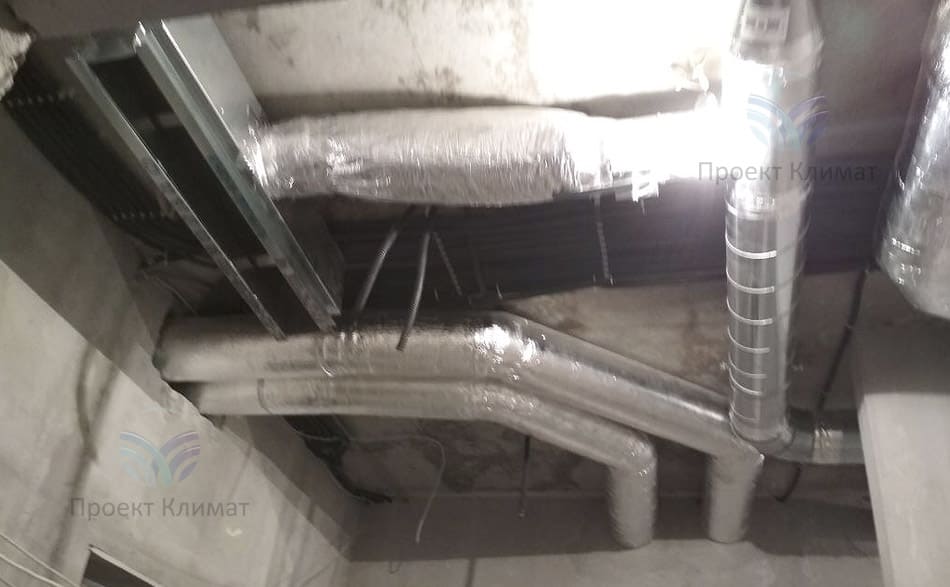

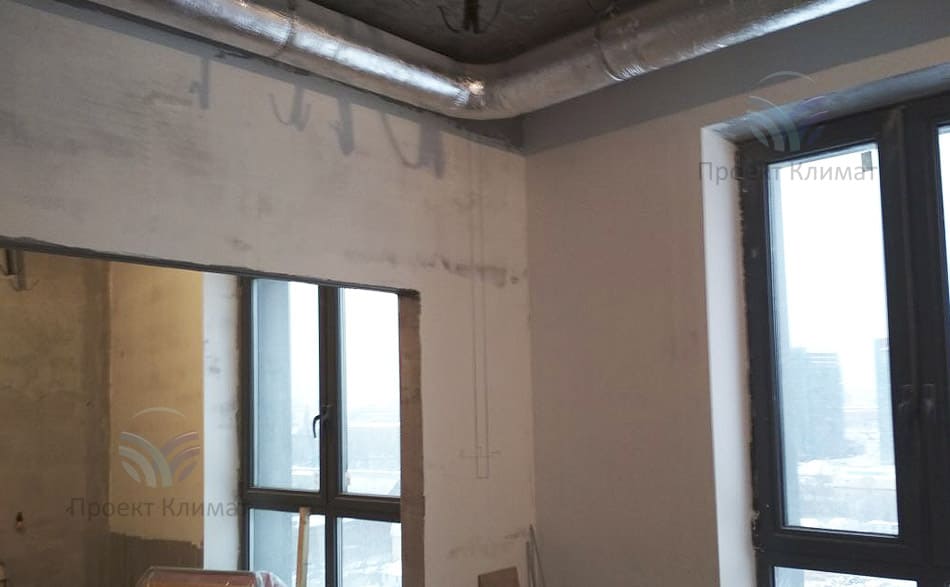

Разведение воздуховодов по квартире. Проводим там, где будет выполнено снижение уровня чистового потолка. Всё согласовано в проекте
Воздуховоды вентиляции

Шаг №6

Система воздуховодов разведена по помещениям. Опять - бурение, прокладка коммуникаций, монтаж элементов автоматики (клапанов)
Фильтрация воздуха

Шаг №7

Система вентиляции дополнена канальным фильтром, что позволяет обеспечить чистый воздух в квартире, а не городской
Адаптер для декоративной раздающей воздух решётки

Шаг №8

Адаптер для декоративной решётки. Воздуховод без теплоизоляции - это для забора воздуха, где конденсат не может образовываться
Система кондиционирования квартиры

Шаг №9

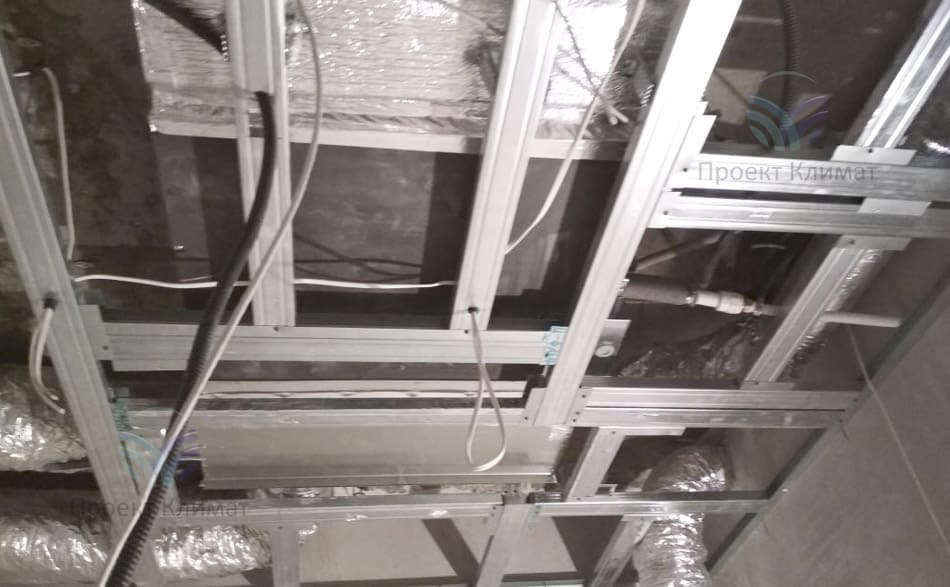

Все коммуникации - зашиваются. Остаются только люки для периодического технического обслуживания и возможно мелкого ремонта
Воздуховоды переменного сечения

Шаг №10

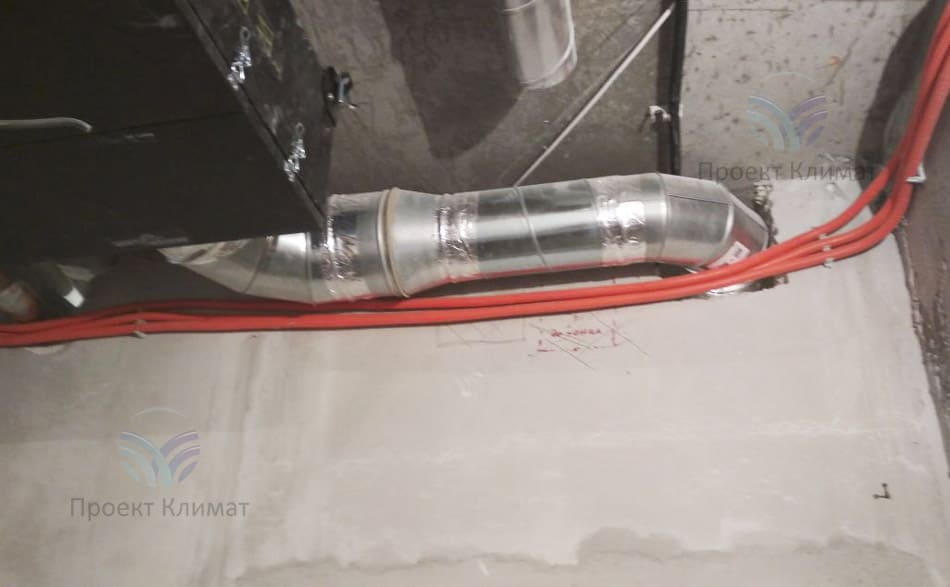

Система воздуховодов - это не хаотический набор каналов, их параметры рассчитаны. На данном примере виден переход от одного сечения к другому, всё для равномерной раздачи охлаждённого и очищенного воздуха без шумовых эффектов
Система воздуховодов в квартире

Шаг №11

Система воздуховодов в квартире. Проходим в местах снижения уровня потолка. Ни сантиметра коммуникаций не будет видно после чистовой отделки

Ещё один объект выполнен на 85% от запланированного. На оставшиеся 15% приходится:

  • подключение пультов, пуск-наладка системы автоматики и управления вентиляцией и канальным кондиционером
  • монтаж диффузоров и декоративных решёток системы

Работайте с профессионалами! Доверьте нам свой объект. Мы сделаем вам интересное ценовое предложение на профессиональную инженерную систему. Мы это делаем уже 14 лет!
