Канальное кондиционирование серверной

Установка системы охлаждения в служебном помещении

Если начистоту, то это и не совсем серверная. Электрощитовая в здании, которое целиком является огромным вычислительным центром. Оно напичкано серверами. К охлаждению оборудования, отвечающего за перебойное снабжение энергией серверных стоек требования абсолютно такие же: сбой подачи энергии столь же критичен, сколь и выход из строя самого сервера.

Объект - дата-центр Центрального Банка России. Отношение к надёжности и долговечности работы оборудования повышенные. Потому и выбрали DAIKIN! Новая серия канальных кондиционеров - FBA, которые могут работать в составе внешних блоков различных серий, будь то инверторные или классические (on/off).

Монтаж двух кондиционеров FBA Daikin с согласователями работы

Монтаж канальных кондиционеров

Шаг №1

Монтаж канальных кондиционеров в помещении щитовой, отвечающей за бесперебойное электроснабжение серверных помещений дата-центра Центрального банка РФ

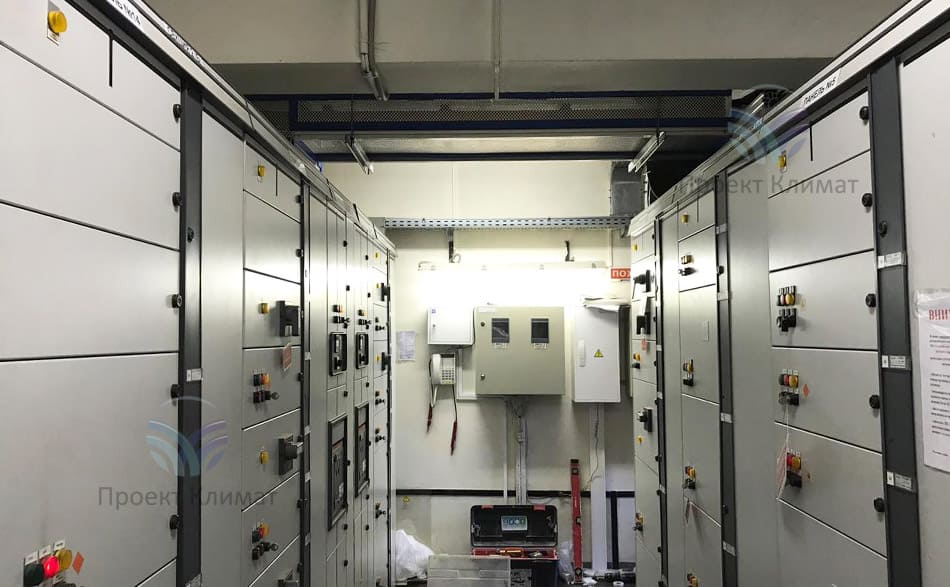

Место установки кондиционеров Daikin в серверной

Место установки кондиционеров в серверной

Места маловато. Стены все заняты стойками с оборудованием. Разместиться негде. Классический настенный блок ещё не проходил и по мощности, слабоваты все были

Прокладка лотков под фреоновую магистраль

Крепление перфоленты под трассу

Повсюду электрика, щиты и коммуникации. В стенах - кабели и слаботочные системы. Да и особо не насверлишь отверстий: требования по чистоте высокие. Крепим перфорированные лотки под коммуникации

Монтаж внешних блоков канальных кондиционеров

Монтаж внешних блоков сплит-систем

Размещены они недалеко, в 5-6 метрах от мест канальных внутренних блоков, можно сказать, что прямо за дверью. С выбором места проблем не было: ни соседей, ни согласования. Красота!

Монтаж первого внутреннего блока

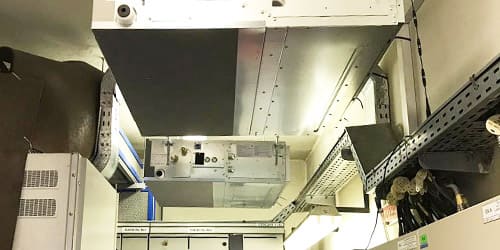

Крепление внутреннего блока канального кондиционера

Без адаптеров (пленумов), без воздуховодов. А зачем они, если сами кондиционеры и находятся в месте, которое требуется охладить. Это не квартира, где эстетика куда как более важна

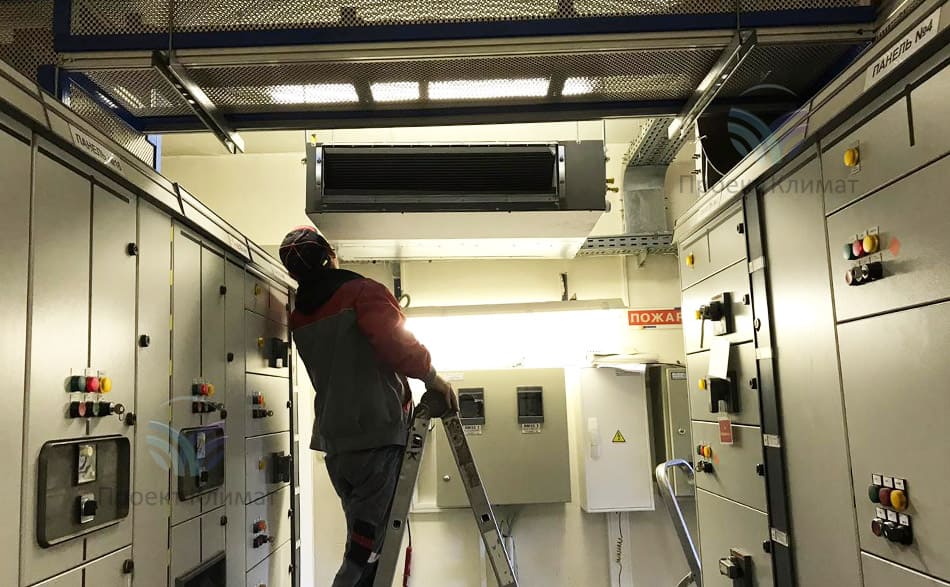

Крепление блока кондиционера к потолку на шпильки

Кондиционер закреплён под потолок

На шпильках. Да на них повеситься можно. Потолки не слишком высокие, шпильки не длинные, расстояние между точкам крепления достаточно протяжённые, никакой раскачки при работе оборудования на всех режимах работы

Начало монтажа второго кондиционера

Установка резервного кондиционера

Второй кондиционер будет работать так же. Он не совсем резервный. Создаётся именно резерв мощности, но сами будут включаться и выключаться по очереди.

Подключение кондиционера к фреоновой магистрали

Подключение к фреоновой магистрали от внешнего блока

К проложенной трассе, по которой жидкий фреон доставляется к теплообменнику выполняется подключение портов. Далее - вакуумирование системы, а уж затем - открытие портов и тестовый запуск.

Да, что касается резерва и включения и отключения. На объекте также смонтирован и СРК - согласователь работы кондиционеров. Это модуль, который создан для управления кондиционерами в серверных: по заранее задаваемой программе (наши монтажники умеют) выполняет поочерёдное включение и отключение сплит-систем. Цель? Равномерная выработка ресурса, а при выходе одного кондиционеров из строя - включение оставшегося на постоянной основе пока запасной не будет отремонтирован или заменён. Это серверная. Дело тонкое.
