Закладка трасс на этапе ремонта под кассетный кондиционер Mitsubishi MLZ-KA

Обеспечить полностью скрытый монтаж коммуникаций кондиционера возможно только при прокладке фреонового контура, питания и дренажа на момент выполнения ремонта на объекте. Всё больше и больше в портфеле заказа компании именно таких объектов, "двухэтапников". Видно внутри помещения только внутренний блок на стене комнаты.

А возможно ли обеспечить скрытый монтаж всей системы? Да. Спрятать даже внутренний блок позволят два типа кондиционеров: канальный кондиционер и кассетный кондиционер. Видны будут лишь декоративные решётки, через которые охлаждённый воздух попадает в помещение. В линейке Mitsubishi Electric имеется серия с тремя блоками (отличающимися по мощности): , , .

Канальный кондиционер чуть более требователен к монтажу: необходимы опуски потолков как под внутренний блок, так и под воздуховоды на всём их протяжении вплоть до диффузоров и решёток. На данном объекте заказчик принял решение об установке кассетных кондиционеров именно с точки зрения экономии пространства. Да и монтаж их дешевле канального кондиционера: нет необходимости создания рабочего проекта, заказа значительного количества фасонных изделий, воздуховодов.

Первый этап монтажа трёх кассетных кондиционеров Mitsubishi

монтаж кассетного кондиционера на этапе ремонта в квартире

Шаг №1

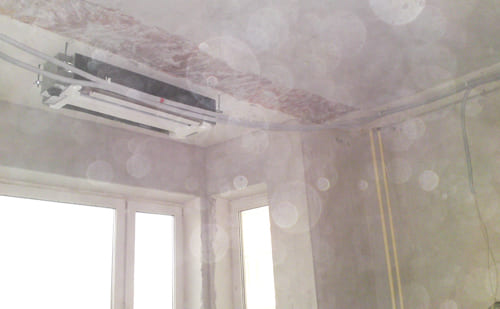

Фотографии со строящегося объекта, пыль, влажность от сохнущей стяжки: передача света и теней страдает, но зато видно суть происходящего: изначально согласовывается место размещения кондиционеров. Монтируется внутренний блок и устанавливаются внешние блоки под каждую сплит-систему.
внутренний блок кассетного кондиционера Mitsubishi

Шаг №2

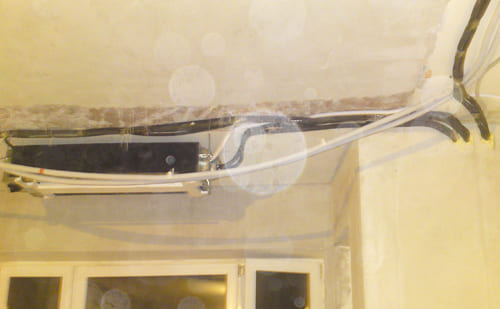

После этого прокладывается фреоновый контур, состоящий из медных труб под подачу хладагента (газовая и жидкостная), дренаж, кабель межблочного управления, кабель питания. На данной фотографии видно, что все три трассы выходят почти из соседних отверстий: внешние блоки установлены поблизости один относительно другого на одной стене.
внутренний блок кассетного кондиционера Mitsubishi три трассы

Шаг №3

Т.к. потолок будет опускаться по всей площади потолка, то имеется возможность без выполнения штробы спрятать трассу от кассетных кондиционеров MLZ.
внутренний блок кассетного кондиционера Mitsubishi

Шаг №4

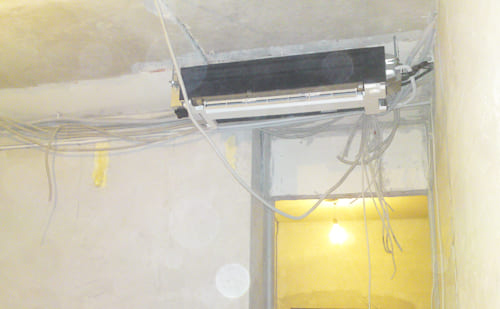

Второй из трёх кассетных блоков размещён перед входом в зал. Вывешен на шпильках и к нему подведены коммуникации.
внутренний блок кассетного кондиционера Mitsubishi

Шаг №5

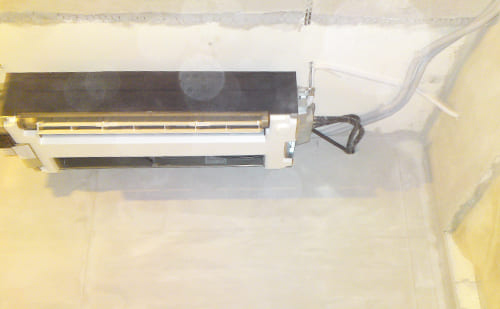

Третий блок кассетного кондиционера Mitsubishi. Стройка. По факту окончания монтажа - обновим фотографии и вы увидите, как смотрятся кондиционеры в уже готовом интерьере. А пока что - чистая инженерия и ничего более. Так и должно быть при монтаже кондиционера на первом этапе.

Кассетные, канальные, мульти сплит системы, консольные кондиционеры - любые системы охлаждения и вентиляции будут доступны для монтажа в вашей квартире, загородном доме или офисе. Позвоните нам. На многие модели действуют акции и распространяются скидки, узнать о которых можно при разговоре с менеджером.

Выполняется ремонт? Не беда, мы организуем выезд штатного замерщика для оценки помещения для составления коммерческого предложения как на оборудование, так и на его установку. Штатные бригады монтажников, профессиональный инструмент, инженера и проектировщики, грамотные менеджеры - весь штат компании к вашим услугам.


Москва, квартира

18 м2, 22 м2, 27 м2
