Ремонт на объекте, монтаж кондиционера Daikin FTXN25L/RXN25L

Daikin ATXN - это кондиционер с инвертором, обладающий всеми необходимыми функциями современной сплит-системы и при этом является доступным по цене. Доступный, функциональный, с компактными габаритами и эргономичным дизайном. Качество сборки как всегда на высоте. Нареканий на данную модель не было.

На фотографиях ниже представлен первый этап (вывеска внешних блоков и закладка трассы в штробу) для двух кондиционеров Daikin серии ATXN/ARXN.

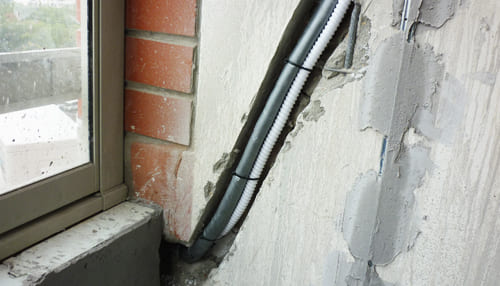

Укладка трассы в штробу. Первый блок кондиционера.

Штроба и трасса под первый Daikin FTXN25L

Шаг №1

Параметры обычной штробы: 6 см. в ширину и 4 см. в глубину. Как вы понимаете, выполнить её можно только на этапе ремонта, при говтом ремонте подобная штроба убьёт любой ремонт.

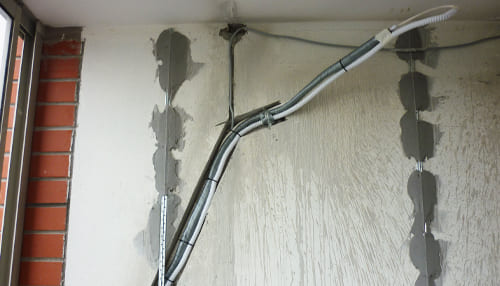

Штроба и трасса под первый Daikin FTXN25L

Шаг №2

Проложенная трасса фреонового контура кондиционера крепится к стене. При выполнении общестроительных отделочных работ она замазывается штукатуркой и в дальнейшем попросту не видна. На втором этапе вывешивается один внутренний блок

Первый этап установки кондиционера в виде закладки трассы под второй блок инверторного кондиционера Daikin проведена по схожей схеме.

Укладка трассы в штробу. Второй блок.

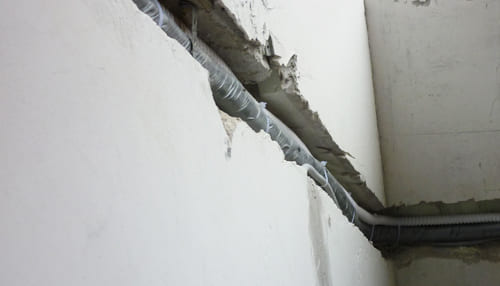

Прокладка трассы в штробе под кондиционер Daikin FTXN25L

Шаг №1

В представленном варианте обеспечен более чем достаточный уклон для стока дренажа, трасса, по сути, проложена по кратчайшему пути. Добрый совет: на данном этапе - сфотографируйте свои стены. Часты случаи, кода при попытке повесить картину, прибить полку или установить шкаф перфоратором попадают в трассу, в которой фреон и масло под давлением. Ремонт стены гарантирован. За счёт клиента

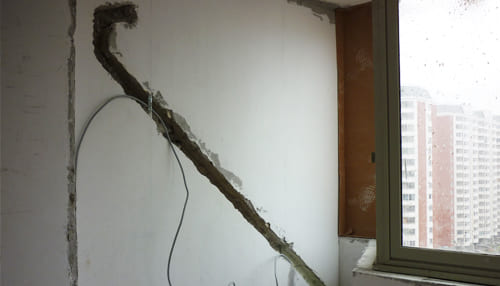

Прокладка трассы в штробе под кондиционер Daikin FTXN25L по балкону

Шаг №2

Вторая трасса прошла по балкону. На всём протяжении проведена обмотка гидроскотчем. Трасса состоит из двух медных труб (используем качественную сербскую или бразильскую), теплоизоляции (для предотвращения промокания), дренажной силиконовой трубки, кабеля питания и межблочного кабеля сигнального.

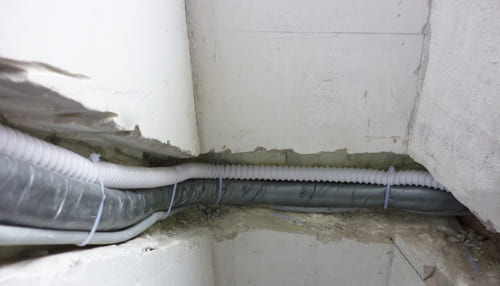

Прокладка трассы в штробе под кондиционер Daikin FTXN25L

Шаг №3

Трасса кондиционера должна быть достаточно заглублена, чтобы в дальнейшем не возникло проблем при выполнении финишной отделки помещения.

На первом этапе вывешивают внешние блоки. Внутренние - ждём завершения ремонта в квартире.

Установка внешних блоков сплит-системы

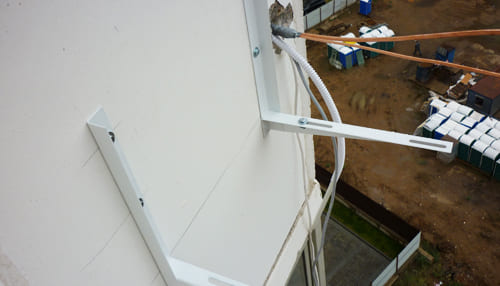

Установка кронштейнов под Daikin FTXN

Шаг №1

Установка внешнего блока кондиционера начинается с разметки по уровню и установки кронштейнов.

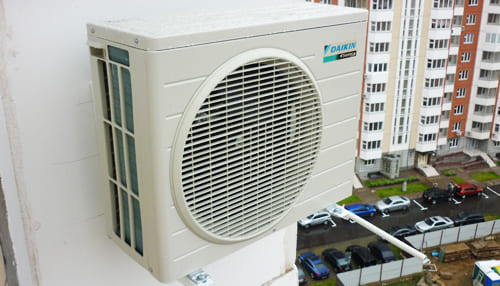

Внешний блок RXN25L

Шаг №2

Внешний блок данной серии весьма компактен и его можно расположить таким образом, чтобы минимально ограничить вид из окна. К одному из кронштейнов крепится дренажный патрубок. Клиент принял решение отвести конденсат на улицу, хотя при выполнении установки в два этапа имеется возможность заведения системы слива в канализацию. Для того, чтобы конденсат не раздражал ваших соседей его специально отводят максимально далеко от фасада здания.

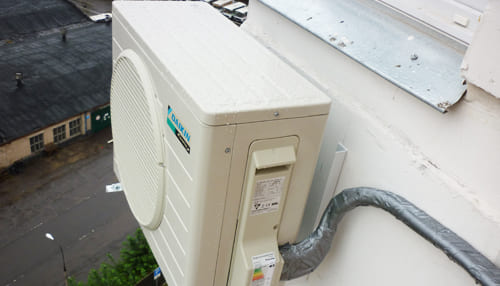

Внешний блок RXN25L

Шаг №3

Второй внешний блок Daikin. Работа заняла 5 часов. На второй этап осталось подключить внутренние блоки, отвакуумировать трассу, запустить фреон и выполнить пробный пуск кондиционеров. С момента подписания акта выполненных работ второго этапа начинается полноценная трёхлетняя гарантия на оборудование.

Закажите установку кондиционера в нашей организации и мы постараемся предоставить вам конкурентные цены, качественные услуги, подробные консультации. Собственный штат монтажных бригад, сервисных специалистов, менеджеров, склад запчастей, расходных материалов и оборудования позволит нам сделать это.

И небольшой пример завершения работ с одного из наших объектов:


Второй этап установки сплит-системы

Москва, квартира

19 м2
