Первый этап монтажа мульти сплит системы Mitsubishi Electric

Закладка трассы под мульти сплит систему

На фотографиях представлен объект первого этапа установки мульти сплит системы Mitsubishi Electric, рассчитанной на подключение четырёх блоков.

Кондиционер устанавливается в частном доме. На первом этапе выполняется вывеска внешнего блока, закладка коммуникаций в стены и подпотолочное пространство для обеспечения скрытого монтажа. После окончания ремонта будет проведено подключение внутренних блоков, вакуумирование, запуск фреона и выполнение пробного пуска. Первый этап - выполнение грязных работ, связанных со штроблением, отводом конденсата в канализацию. Второй этап будет чистовым: после окончания ремонта и чистовой отделки стен бригада осуществит вывеску внутренних блоков.

Прокладка коммуникаций мульти сплит системы Mitsubishi

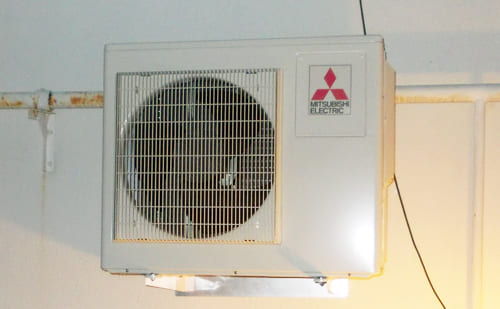

Монтаж внешнего блока мульти сплит системы Mitsubishi

Шаг №1

Внешний блок смонтирован на кронштейны с тыльной стороны здания, над цокольным этажом, на уровне пола первого этажа Выбор пал именно на мульти сплит систему т.к. она позволяет избежать обвешивания фасада несколькими "скворечниками".

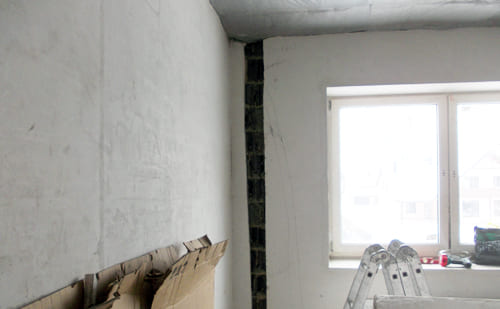

Фреоновый контур кондиционера Mitsubishi

Шаг №2

На первом этаже коттеджа контур поднимается до потолка и уходит на второй этаж. На первом этаже устанавливается один внутренний блок: трасса к нему проложена под потолком и скрывает её утеплитель.

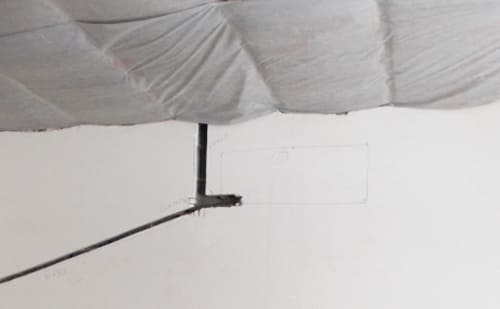

Трасса под внутренний блок мульти сплит системы

Шаг №3

Подведение трассы под потолком к блоку, расположенному на первом этаже. Отвод дренажа в канализацию свободным стоком с уклоном по силиконовой трубке.

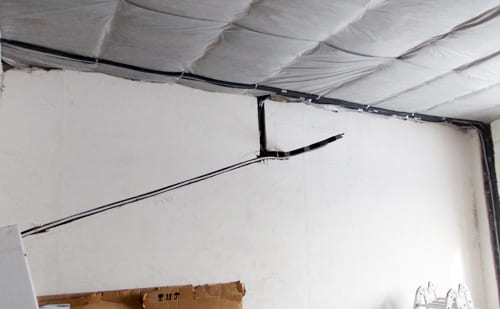

Закладка трассы под мульти сплит систему

Шаг №4

Прокладка фреонового контура к двум внутренним блокам в соседних помещениях второго этажа. Первый из блоков на втором этаже коттеджа.

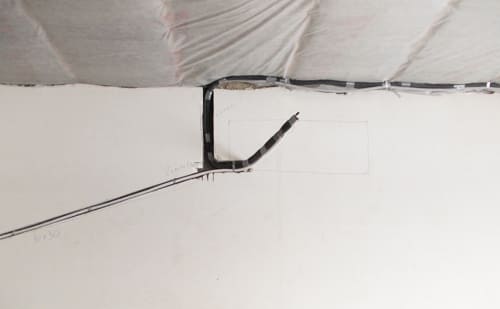

Закладка трассы под мульти сплит систему

Шаг №5

Трасса под ещё один блок на втором этаже.

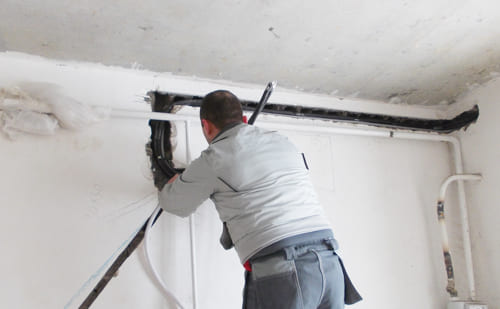

Закладка трассы сплит-системы в штробу

Шаг №6

Крайний, четвёртый блок в соседнем помещении.

Установка мульти сплит систем и канальных кондиционеров - наша специализация. Позвоните нашим менеджерам, они помогут с выбором, организуют выезд замерщика на объект для калькуляции и составления детального предложения как по оборудованию, так и по выполняемым работам.

Подмосковье, коттедж

85 м2
