Первый этап установки инверторного кондиционера Panasonic E9NKD

Кондиционеры Panasonic который год входят в тройку лидеров по объёму продаж кондиционеров в России. Хорошая ценовая политика производителя, отличный дизайн и множество функций выгодно отличают инверторную линейку кондицинеров серии CS/CU-NKDW.

Далее представлены несколько фотографий с объекта, на котором проведён первый этап установки кондиционера на этапе ремонта.


Штробление, прокладка трассы под сплит-систему Panasonic

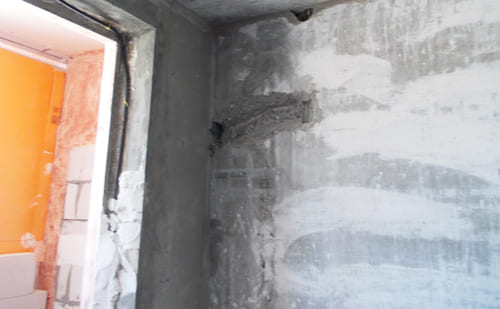

Выполнение штробы под фреоновую трассу кондиционера

Шаг №1

Установка кондиционера на этапе ремонта позволяет выполнить скрытый монтаж всех коммуникаций. Фреоновый контур закладывается в предварительно выполненную штробу.

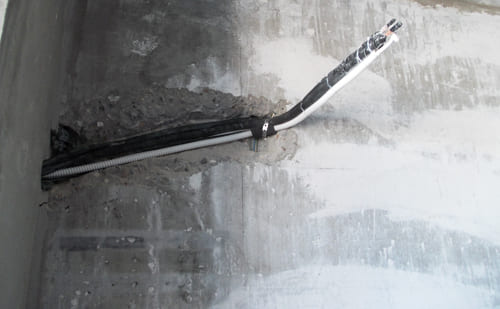

Закладка фреонового контура сплит-системы PANASONIC

Шаг №2

Вот так выглядит заложенная в штробу трасса. Параметры штробы 6*4 см., которая позволяет спрятать две медные трубки в теплоизоляции, дренаж, два кабеля, силовой и сигнальный.

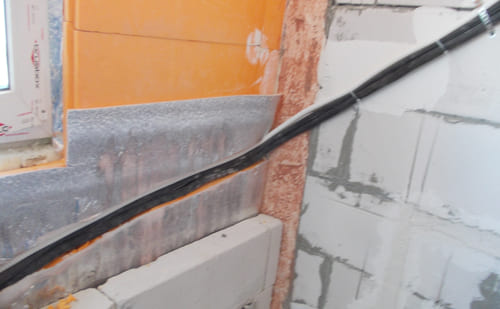

Прокладка трассы в штробе

Шаг №3

Трасса прошла по утепляемому заказчиком балкону. При прокладке соблюдён уклон, который позволит обеспечить свободный слив дренажа.

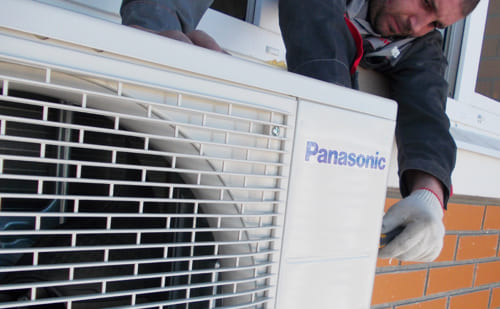

Установка внешнего блока сплит-системы

Шаг №4

Установка внешнего блока кондиционера Panasonic. Блок не отличатеся габаритами, а фасад здания без лепнины и бордюров, поэтому без привлечения альпиниста бригада вывешивает кондиционер на заранее закреплённые кронштейны.

На этом первый этап завершён. Далее мы ожидаем завершения ремонта заказчика. В рамках заключённого договора после повторного обращения (для выполнения второго этапа монтажа) мы приедем в течение 10 рабочих дней. На втором этапе из оштукатуренной стены будет выглядывать пучок коммуникаций, на который и будет установлен внутренний блок. После вальцевания и подключения трассы к внутреннему и внешнему блокам будет проведено вакуумирование трассы и открыты порты для запуска фреона.



Москва, квартира

19 м2
