Установка трёх канальных кондиционеров Mitsubishi Electric. Первый этап монтажа

Монтаж канальных кондиционеров на этапе ремонта в квартире

Если мы говорим об установке канальных кондиционеров - значит у вас ремонт. Это практически неразрывные понятия, ведь проложить все коммуникации, в основном это касается воздуховодов, клапанов, нагревателей - всего перечня фасонных изделий, необходимых для грамотного монтажа, при готовом ремонте практически невозможно без потерь для дизайна интерьера.

Монтаж канальных кондиционеров - наш профиль. Мы гарантируем вам закрепление проектировщика (при создании проекта кондиционирования и его изменении) и менеджера до момента сдачи вашего объекта, а также работу профессиональных штатных бригад монтажников систем кондиционирования и вентиляции. Обратитесь за консультацией к нашим менеджерам для получения исчерпывающей информации по всем вопросам сотрудничества, порядку выполнения объекта.

Установка канальных кондиционеров Mitsubishi Electric

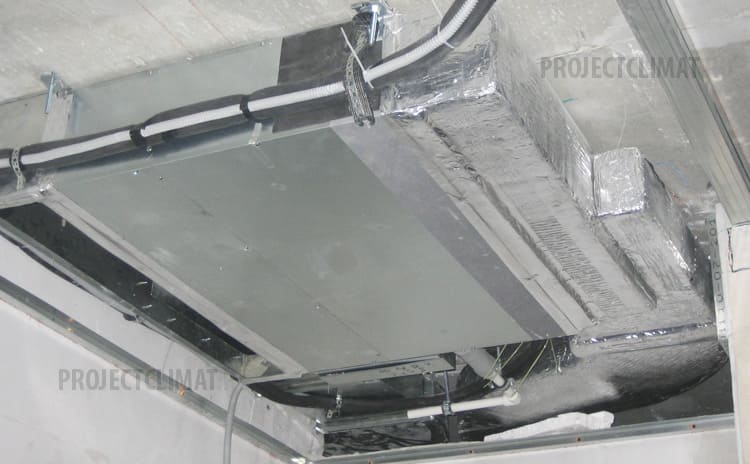

Внутренний блок кондиционера канального типа с адаптерами

Шаг №1

На фотографии виден один и часть второго внутреннего блока канального кондиционера. Внешние блоки уже вывешены и от них проложена фреоновая трасса (чёрная теплоизоляция), выполнено отведение конденсата. К кондиционеру подключены два адаптера: спереди - на забор воздуха, сзади (частично входит в стену) в теплоизоляции - на раздачу охлаждённого воздуха. Также в углу фотографии можно увидеть небольшой воздуховод прямоугольного сечения, обеспечивающий подмес свежего воздуха с улицы.
Подведение свежего воздуха к канальному кондиционеру

Шаг №2

К адаптеру второго блока подведён воздуховод круглого сечения, обеспечивающий подачу воздуха с улицы, который прошёл предварительную очистку и может быть подогрет канальным нагревателем (при работе кондиционера в режиме вентиляции в холодное время года).

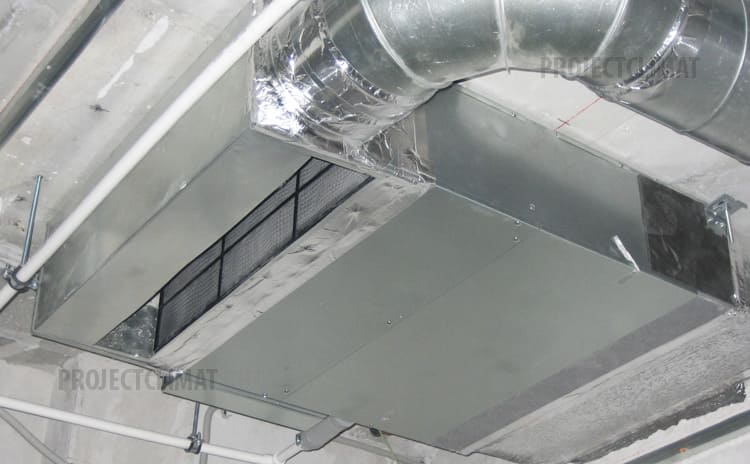

Третий канальный кондиционер

Шаг №3

Внешний блок третьего канального кондиционера также вывешен, видна фреоновая магистраль, подводимая к штатным элементам холодильного контура. Канальные кондиционера Mitsubishi Electric отличаются исключительным КПД на фоне минимальных размеров, что позволяет обеспечивать крепление под потолком с минимальными потерями по высоте чистового потолка! Забор воздуха из помещения осуществляется снизу - виден адаптер с отверстием под декоративную решётку. Раздача охлаждённого воздуха - через теплоизолированные воздуховоды прямоугольного сечения по комнатам через декоративные решётки.

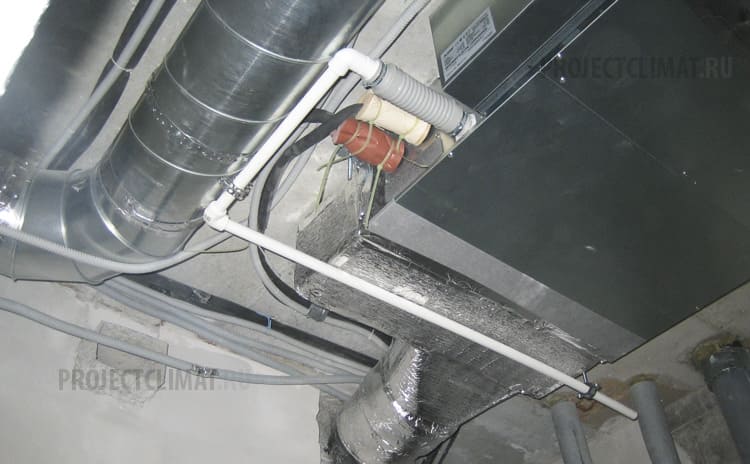

Отведение дренажа от кондиционера

Шаг №4

Отведение дренажа - важный момент установки. Кассетные и консольные типы комплектуются встроенными помпами, тогда как конденсат от канального блока идёт до ближайшей точки слива свободно, что требует соблюдения угла наклона на всём протяжении дренажной системы, что вступает в конфликт с желанием заказчика о минимальных потерях высоты потолка. Но это задача наших проектировщиков - учесть все технические нюансы,удовлетворив пожелание заказчика.

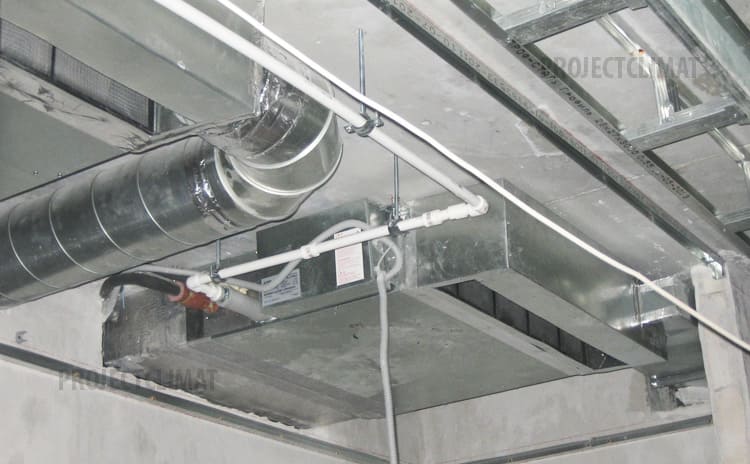

Канальный кондиционер Mitsubishi Electric

Шаг №5

Представлено изображение подключённой трассы, отведение дренажа и выполнение теплоизолированного перехода с прямоугольного на круглое сечение для последующей раздачи воздуха по воздуховодам по помещениям.

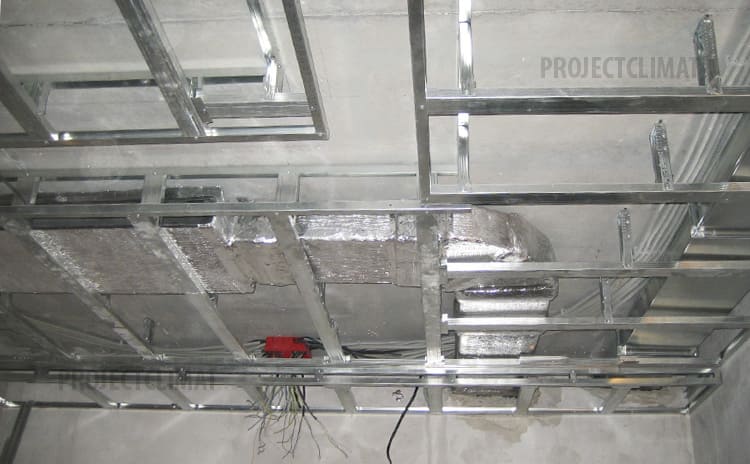

Воздуховоды канального кондиционера

Шаг №6

Канальный кондиционер обеспечивает подмес свежего воздуха, до 30%. Но основную часть он забирает из помещения. На фотографии виден адаптер и камера (на которую впоследствии монтируется декоративная решётка) забора воздуха из помещения. Рядом проложен воздуховод в теплоизоляции для раздачи охлаждённого воздуха по помещениям.

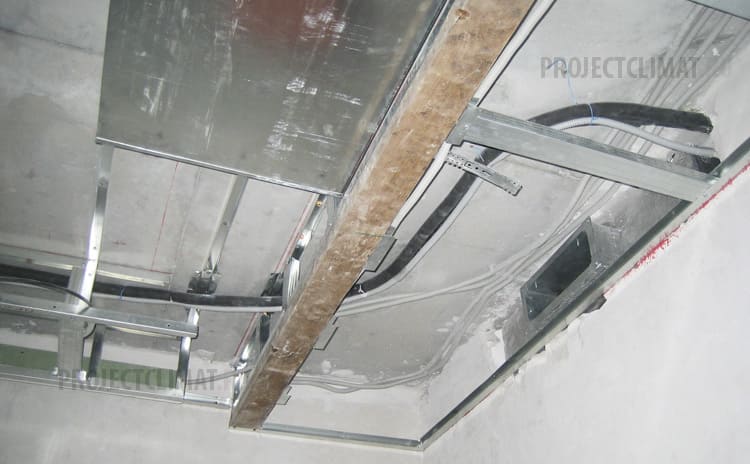

Камера раздачи воздуха

Шаг №7

Так выглядит камера, через которую воздух подаётся в помещение. На втором этапе, по завершении ремонта, на заранее оставленную прорезь в потолке из гипсокартона монтируется декоративная решётка, через которую воздух попадает в помещение.
Камера забора воздуха

Шаг №8

Иногда, габариты камер достаточно велики: чем мощнее кондиционер - тем выше напор и объём подаваемого и забираемого воздуха - тем больше камера. А чем меньше опуск потолка - тем камера длиннее, что позволяет обеспечить должное сечение для получения требуемого объёма воздуха. В противном случае - кондиционер "засвистит".
Адаптер канального кондиционера

Шаг №9

Виден адаптер канального кондиционера, торчащий из стены, готовый к подключению к нему воздуховода. В пространстве чернового потолка проложены коммуникации.

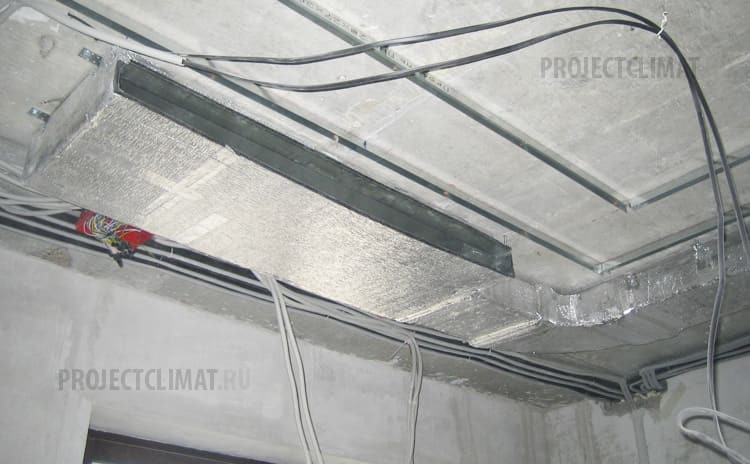

Воздуховоды

Шаг №10

Воздуховоды канального кондиционера проложены под черновым потолком. После ремонта вы не увидите ничего, кроме декоративных решёток самого кондиционера.
