Монтаж канальной системы кондиционирования на базе кондиционеров Mitsubishi Electric

Пример установки канального кондиционера

Канальный кондиционер - изящное средство создания системы кондиционирования, т.к. обладает одним неоспоримым преимуществом: полностью скрытый монтаж, гарантированный прокладкой коммуникаций на этапе выполнения ремонта. Как фреоновая трасса, так и воздуховоды для забора и раздачи воздуха, монтируются под чистовым потолком или прокладываются в стенах - всё зависит от конкретного инженерного решения.

В представленном примере - монтаж четырёх внутренних блоков. Три из них - внутренние блоки серии SEZ-KD25VA на базе внешнего блока инверторной мульти сплит системы MXZ-3D68. Один (для самого большого помещения) - отдельный сплит PEAD-RP71JAQ / SUZ-KA71VA2, рассчитанная на охлаждение или обогрев помещения площадью до 90 м2.

Выходу на объект предшествовал длительный процесс согласования, неоднократных выездов инженеров и проектировщиков, подбор оборудования и согласования проекта. Только после подписи проекта системы канального кондиционирования был выполнен заказ на фасонные изделия и бригада приступила к установке.

Закладка коммуникаций под канальную систему кондиционирования воздуха

Прокладка фреонового контура мульти сплит системы

Шаг №1

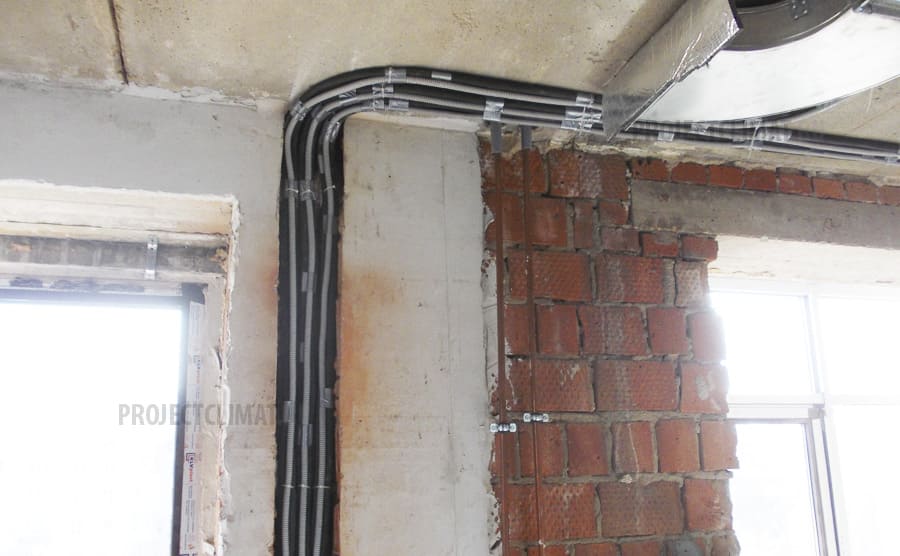

Прокладка фреонового контура мульти сплит системы - это первое действие. Между внешним и внутренними блоками протягивается фреоновый контур для подачи фреона к внутренним блокам. В дальнейшем все коммуникации будут скрыты чистовым потолком.
Монтаж воздуховодов

Шаг №2

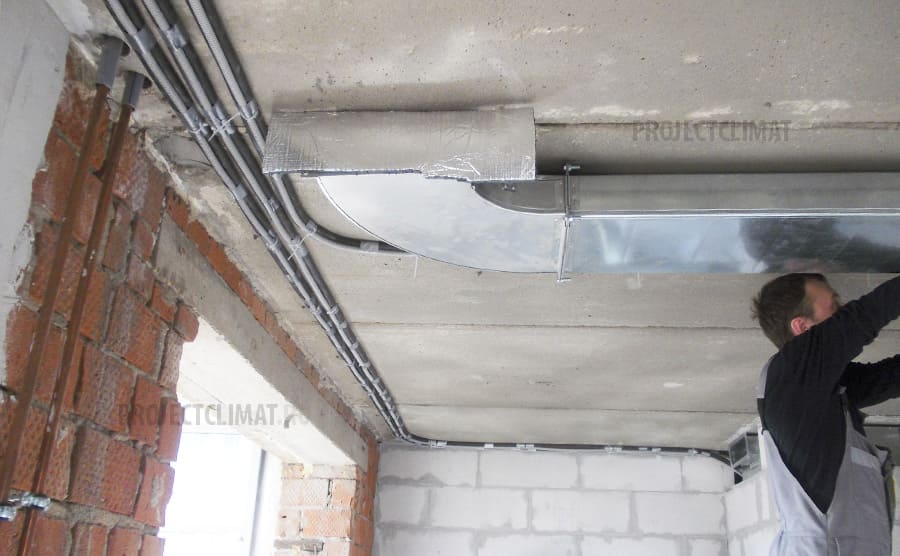

Монтаж воздуховодов происходит также на первом этапе. Сечение, направление, перегибы, переходы, сужения и расширения - всё предварительно рассчитано в программе и реализовано в создаваемом под каждый объект проекте системы кондиционирования.
Монтаж воздуховодов и трасс кондиционера

Шаг №3

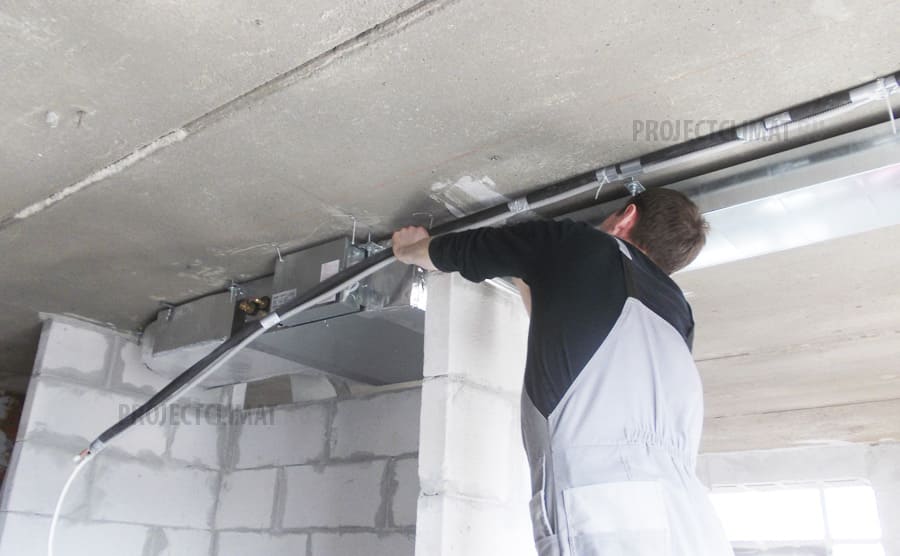

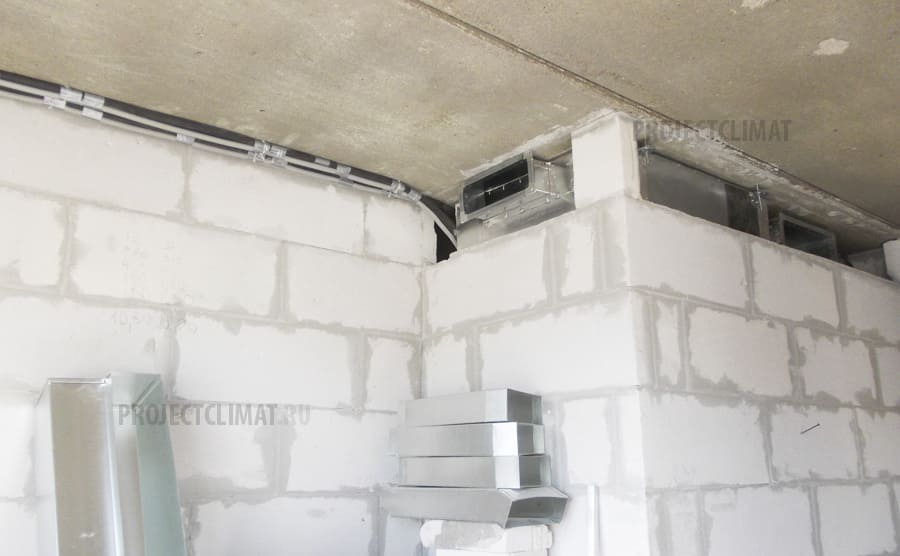

Разводка коммуникаций затрагивает практически всю квартиру. Очень важно - согласовать все детали: опуски потолков, инженерию.
Внутренние блоки канального типа

Шаг №4

Основной агрегат, отвечающий как за охлаждение, так и за раздачу воздуха через воздуховоды - это внутренний блок канального кондиционера, местоположение которого рассчитывается для снижения затрат монтажа, а именно - минимизации материальных и трудовых затрат на монтаж воздуховодов и фреоновой трассы.
Монтаж канальных кондиционеров

Шаг №5

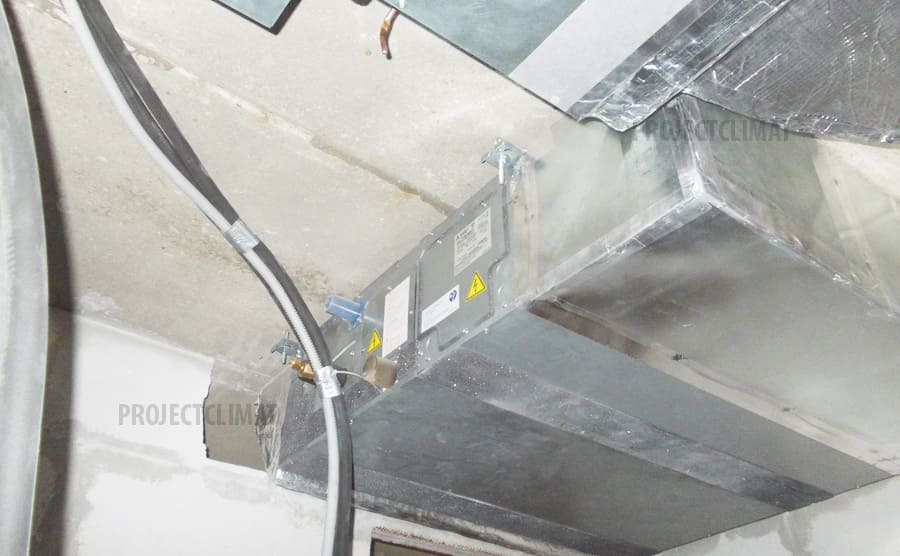

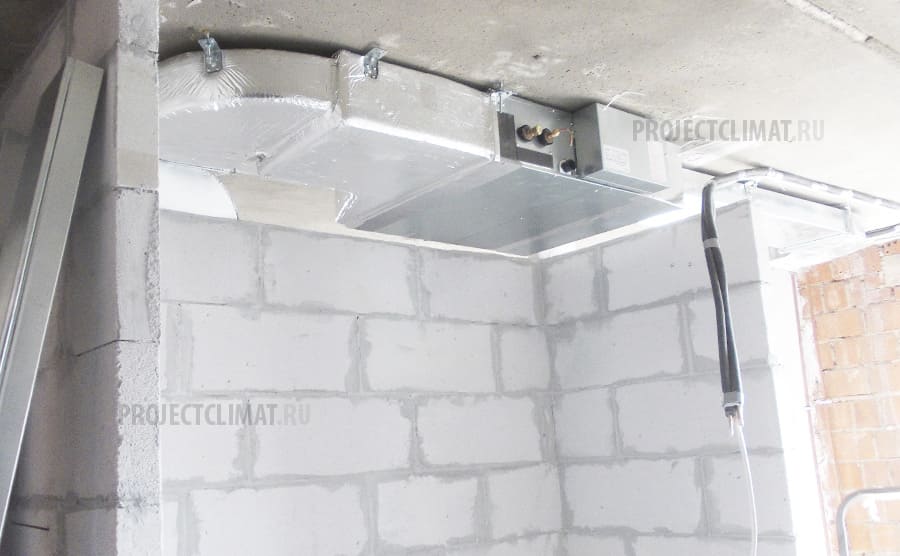

Один из внутренних блоков канального типа с подведённым к нему адаптером. Адаптер и воздуховод в теплоизоляции, что предотвращает возможность образования конденсата и создаёт дополнительную шумоизоляцию.
Два внутренних блока канального типа

Шаг №6

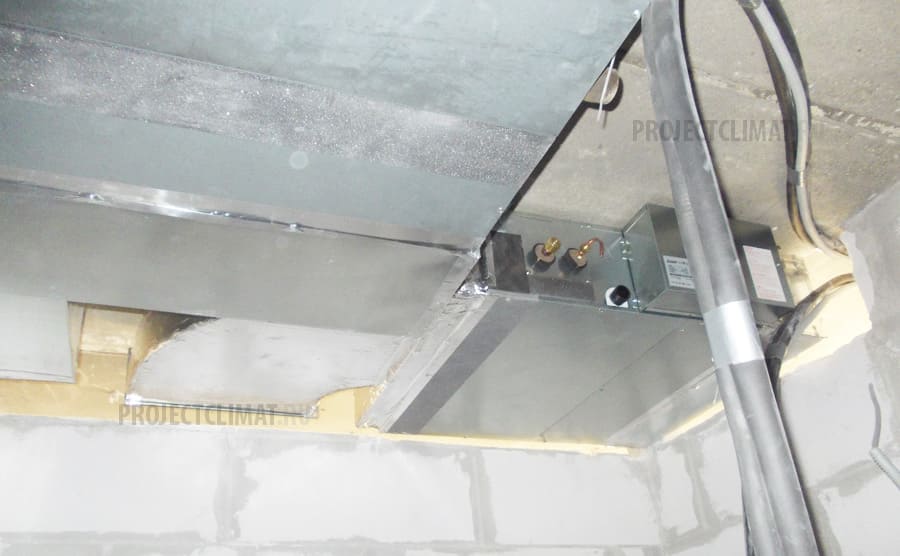

На фотографии - два смонтированных блока канального типа mitsubishi electric. Оба смонтированы и обвязаны, подведены воздуховоды.
Адаптеры к кканальным кондиционерам

Шаг №7

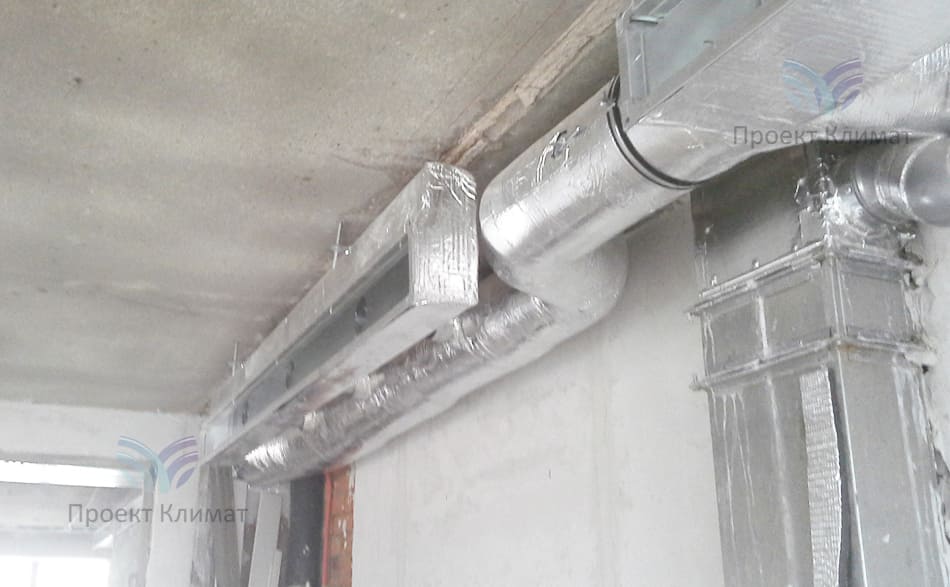

На входе и выходе из каждого канального кондиционера смонтирован адаптер, который направляет поток, сглаживая его, в воздуховод. Входящий не требует теплоизоляции, т.к. работает с воздухом комнатной температуры, а вот исходящий - обязательно применение дополнительной изоляции тепла.

После завершения изготовления ранее переданного в производство заказа на создание индивидуальных фасонных изделий бригада выехала на объект повторно.

Второй выезд на объект: монтаж воздуховодов и адаптеров

Дополнительная помпа для кондиционера

Шаг №1

Т.к. длина дренажного шланга достаточно велика, то было принято решение об установке дополнительной помпы, которая обеспечит принудительный отвод конденсата в канализацию. На фотографии она оранжевая, с подведённой к ней капиллярной трубкой с поддона самого канального кондиционера.
Воздуховоды системы кондиционирования

Шаг №2

Воздуховоды системы кондиционирования обеспечивают забор воздуха во всех помещениях с подводом к внутреннему блоку для обеспечения последующего охлаждения.
Адаптеры канального кондиционера

Шаг №3

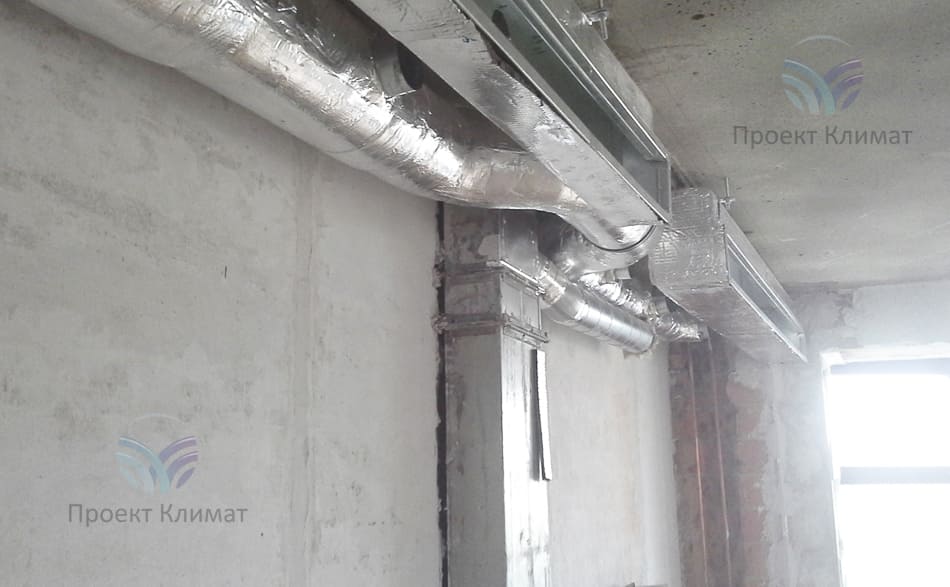

Забирается воздух и подаётся в помещение через адаптеры. Адаптер раздающий, равно как и его воздуховод, дополнительно утеплены термической изоляцией для предотвращения образования конденсата.
Адаптера установлены по всей квартире

Шаг №4

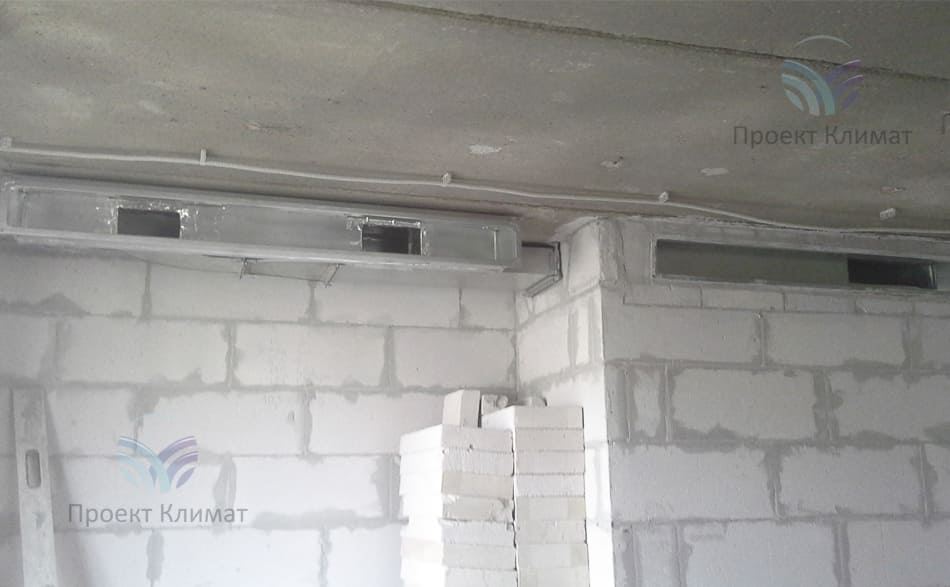

Адаптера установлены по всей квартире согласно проекту системы кондиционирования.
Адаптера канального кондиционера

Шаг №5

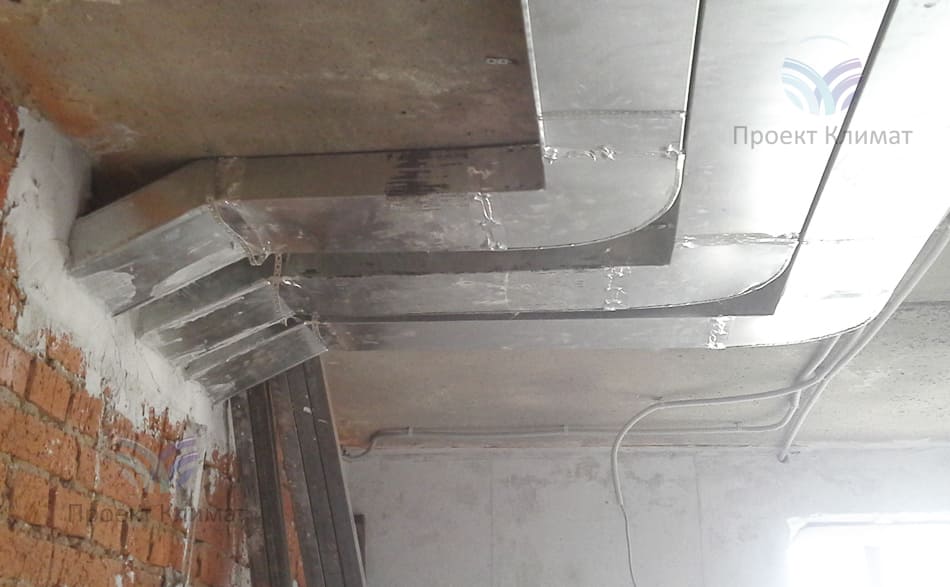

Адаптера канального кондиционера. Как и все коммуникации они будут скрыты при проведении ремонта на объекте.

На данном этапе наша миссия закончена. Но объект не сдан: подписывается только акт выполненных работ первого этапа, в котором указываются фактически выполненные работы: монтаж внешних и внутренних блоков, прокладка фреонового контура, установка воздуховодов.

Второй этап - это чистовые, декоративные работы. Проводится после окончания ремонта в квартире и заключается в вакуумировании трассы, установке декоративных решёток и диффузоров, настройке системы автоматики для управления системой. По окончании выполняется пробный запуск канального кондиционера, сдача работы заказчику. С момента подписания акта ввода в эксплуатацию начинается официальная гарантия на оборудование и его установку.

Если вы приняли решение об установке канальных кондиционеров - обратитесь в профессиональную климатическую компанию, которая сможет выполнить проект на кондиционер, подобрать оборудование и расходные материалы, обеспечить качественный монтаж и поддержку клиента на каждом этапе взаимодействия.

Пример завершения работ
