Приточно-вытяжная установка Systemair с рекуперацией

Пример создания системы вентиляции в квартире

Кондиционер призван охладить или обогреть помещение. Сделать воздух свежим может только система вентиляции.

На данном объекте в качестве базы выбрано оборудование ведущего производителя системы вентиляции - Systemair. Topvex FR03-R - это приточно-вытяжная установка с роторным рекуператором, который обеспечивает существенную экономию, сокращая эксплуатационные издержки, связанные с необходимостью подогрева подаваемого воздуха: более 80% тепла отводимого наружу воздуха передаётся подаваемому! Это работает как в холодное время года (подогрев подаваемого воздуха за счёт отводимого), так и в жаркое (охлаждение подаваемого воздуха, за счёт отведение из помещение уже охлаждённого).

Создание системы вентиляции на базе приточно-вытяжной установки Systemair

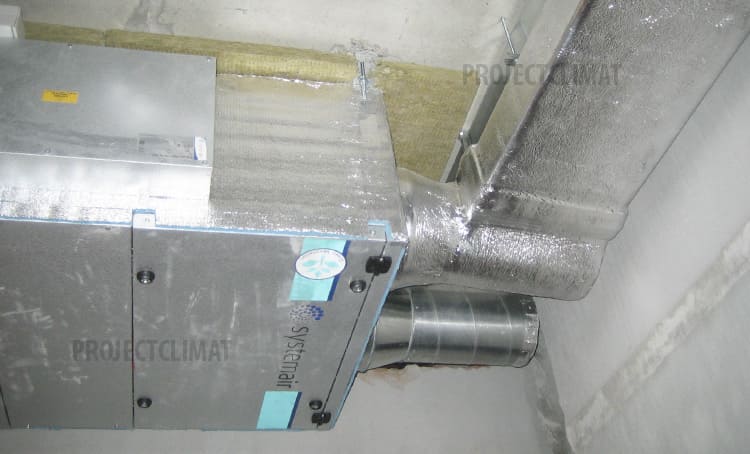

Приточно-вытяжная установка Systemair

Шаг №1

К блоку выполнено подключение подающего и раздающего воздуховодов. Подающий воздуховод является теплоизолированным, чтобы не допустить образование конденсата на металлических элементах системы в случае подачи воздуха к установке в холодное время года.

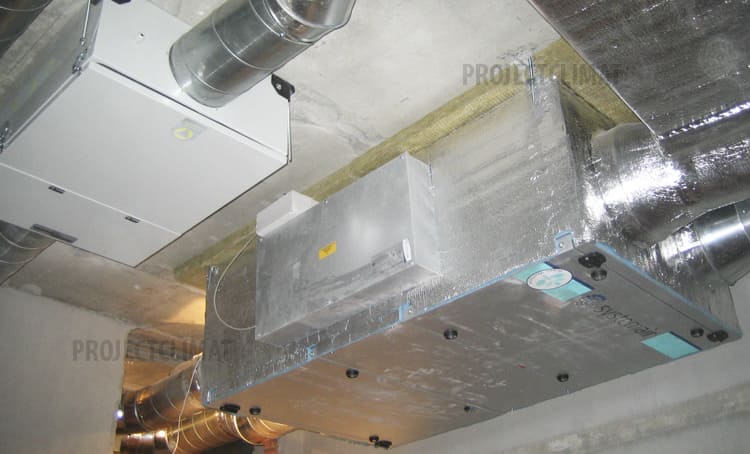

Монтаж приточной установки

Шаг №2

Сама приточная установка оклеена изоляционным материалом как с целью теплоизоляции, так и с целью дополнительной звуковой изоляции оборудования.

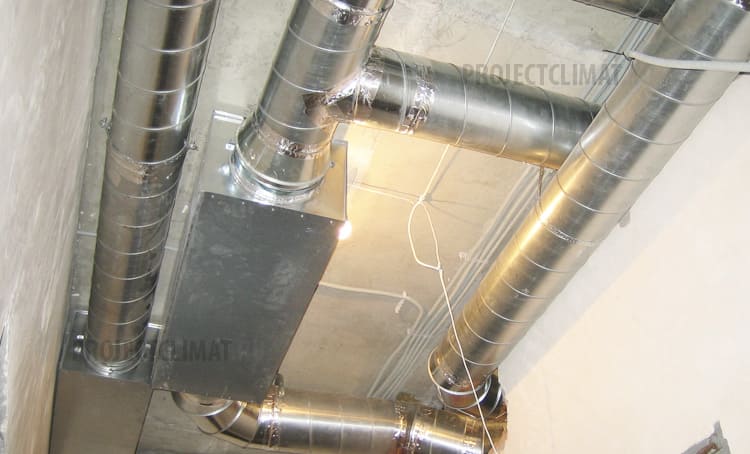

Шумоглушители

Шаг №3

В систему встроены глушители шума, позволяющие обеспечить практически бесшумную работу всей системы, ведь от работы вентилятора, проводящего сотни кубических метров через рекуператор, шум раздаётся по каналам.

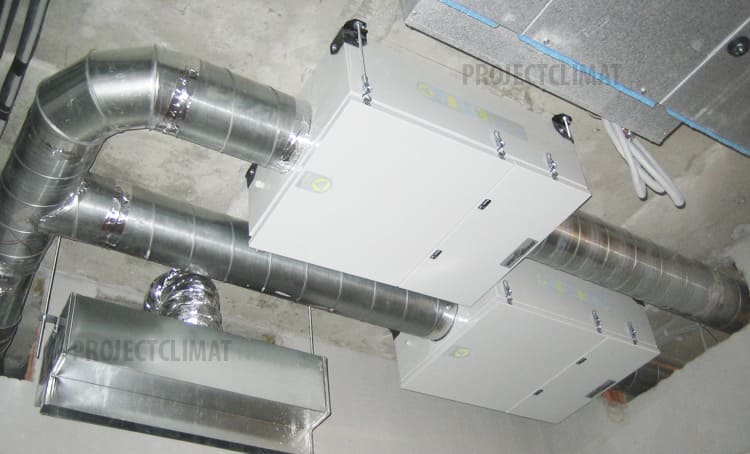

Фильтра системы вентиляции

Шаг №4

Для подачи чистого воздуха до момента заведения воздуховода в приточно-вытяжную систему смонтированы два фильтра воздуха.

Выходу на объект предшествует длительный процесс, связанный с неоднократным выездом инженеров на объект, создания проекта системы вентиляции, привязка всех элементов как к существующим коммуникациям, так и учёт пожеланий заказчика с точки зрения дизайнерских решений (размещение диффузоров, минимизация опуска потолка, размещение основных агрегатов и регулирующих элементов системы вентиляции).

Создание и монтаж систем вентиляции для городских квартир и вентиляции загородных домов - наш профиль и специализация. Обратитесь за консультацией и предварительным расчётом по объекту к нашим инженерам-проектировщикам!

Москва, квартира

220 м2
