Panasonic. CS-E9NKD. Монтаж инверторного кондиционера, второй этап

Panasonic CS-E9NKD - это инверторный кондиционер из серии De-Lux японского производителя. В серию входят ещё несколько сплит-систем, отличающихся друго от друга только мощностью: E7, E9, E12, E15, E24, E28, т.е. линейка рассчитана на охлаждение помещений от 20 м2. до 80 м2 и подойдёт как для небольшой городской квартиры, так и для зала загородного дома или в качестве отличного инверторного кондиционера в офис.

На данном примере показан завершающий этап установки: когда основные, "грязные", работы выполнены на момент проведения ремонта в квартире. При втором выезде бригады на объект проводится установка внутреннего блока, в основном это "чистые" работы, не требующие много времени..

Установка внутреннего блока кондиционера на втором этапе

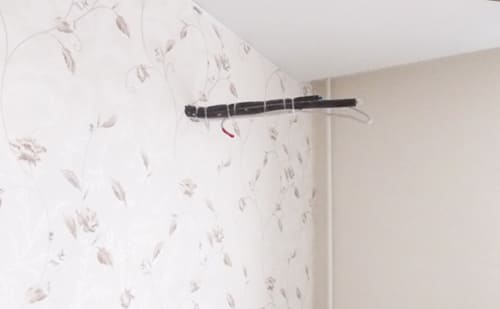

трасса сплит системы после первого этапа монтажа

Шаг №1

Обычная картина у будущих счастливых новосёлов: пучок коммуникаций, торчащий из свежевыкрашенной и оштукатуренной стены.

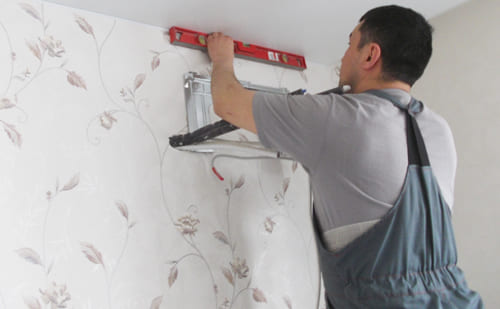

установка монтажной пластины под кондиционер

Шаг №2

Первым делом производится установка монтажной пластины под внутренний блок кондиционера Panasonic. Блок планируется максимально близко установить под потолок, но без ущерба для его работы. Выполняется замер как уровень потолка, так и уровень установки самого кондиционера. При установке пластины используется промышленный пылесос для удаления пыли и кусочков шпатлёвки, который выкрашиваются из стены при сверлении. На первом этапе в этом не было надобности: на объекте и так был ремонт и только-только стены-то возвели. Но на втором этапе это обязательно.

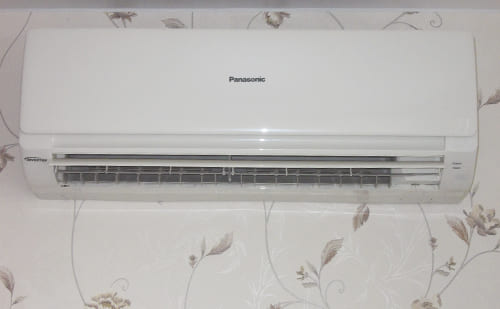

подключение внутреннего блока к трассе

Шаг №3

Распаковывается кондиционер и подключается к трассе фреонового контура. Выполняется подключение к сигнальному кабелю и кабелю электропитания.

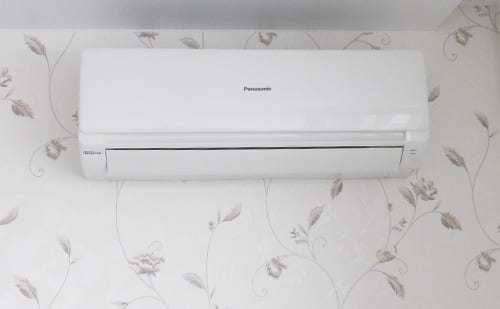

завершение установки кондиционера Panasonic

Шаг №4

Кондиционер установлен. Переходим к внешнему блоку.

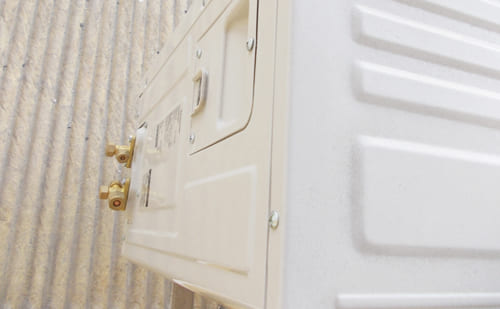

установленный на первом этапе внешний блок

Шаг №5

Внешний блок сплит-системы установлен ещё на первом этапе на кронштейны под окно. Для подключения к трассе демонтируется защитный кожух. На фотографии видны порты подключения.

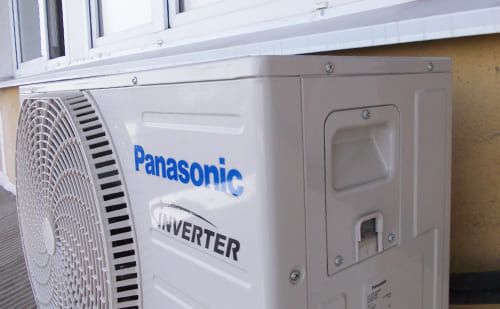

установленный на первом этапе внешний блок

Шаг №6

Внешний блок устанавливается под окно при стандартном монтаже настолько, насколько хватает возможностей у бригады. Монтаж выполняют обученные люди, профессионалы, но всё же люди: вывесить блок на 30 см. ниже отлива или сбоку от окна вне сил обычного человека, во-первых, до портов физически можно не дотянуться, во-вторых, оборудование и габаритное, и тяжёлое. Поэтому мы максимально низко попытаемся разместить оборудование, чтобы вы остались довольны монтажом, но несовместимые с безопасностью проведения работ мы возложим на альпиниста или организуем автовышку.

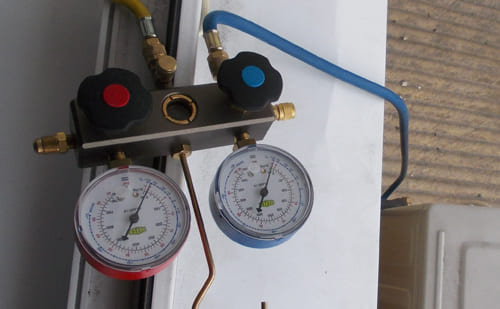

вакуумирование системы перед запуском кондиционера в эксплуатацию

Шаг №7

После подключения трассы к внутреннему и внешнему блокам проводится процедура вакуумирования для откачки воздуха и влаги. Применяется промышленный вакуумный насос, который за несколько секунд создаст вакуум. Если нет движения стрелок манометра, т.е. не растёт давление в трассе, то вальцевание прошло успешно. Открываются порты и запускается фреон.
запуск сплит-системы и проверка работоспособности

Шаг №8

Кондиционер запускается, проверяется его работоспособность на различных режимах, работа сдаётся заказчику по акту выполненных работ и выдаётся официальный гарантийный талон.

Чем хорош монтаж в два этапа - это скрытая прокладка коммуникаций. Т.е. вы видите только внутренний блок сплит-системы. Цены фиксируются под вас в договоре, разница в стоимости монтажа только за счёт выезда бригады на второй этап. В рамках общей суммы договора это небольшая цена, которая позволит сохранить ваш интерьер нетронутым коммуникациями.


Москва, квартира

22 м2
