Одноэтапный монтаж кондиционера Toshiba 10SKV-E2

Пример установки кондиционера

Кондиционер Toshiba RAS-10N3KV-Е / RAS-10N3AV-E - инверторная модель, рассчитанная на охлаждение помещения до 25 м2. Хороший японский кондиционер с тайской сборкой. Функциональный, недорогой. Один из лидеров продаж на сегодняшний день. К слову отметить, внутренний блок также является одним из самых компактных среди одноклассников. Toshiba занимается кондиционерами профессионально (не в пример Panasonic`у или Hitachi).

Немного фотографий позволят вам представить этапы и результат выполнения установки сплит-системы.

Монтаж инверторного кондиционера Toshiba 10SKV-E2

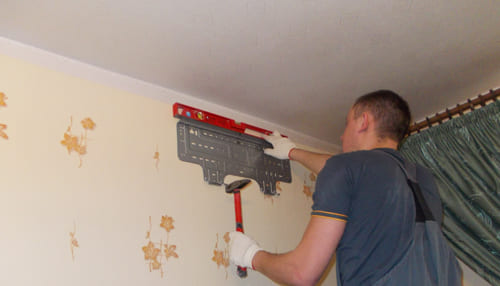

Крепление монтажной пластины сплит-системы

Шаг №1

Замера на объекте не было, поэтому первым делом - согласовывается местоположение сплит-системы в квартире. Наши бригады подскажут где лучше разместить кондиционер. Далее крепится штатная пластина для монтажа внутреннего блока, размечается трасса и высверливается сквозное отверстие.

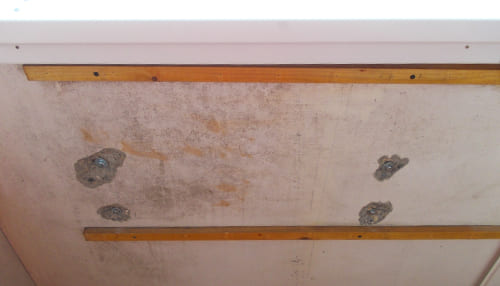

Крепление на шпильки для усиления балкона

Шаг №2

Фасад здания не кирпич или бетон, а гофрированный стальной лист. Напрямую прикрепить к нему кронштейны можно, но тогда нарушение горизонта установки внешнего блока кондиционера, а может и его падения - вопрос времени. В данном случае просверлили насквозь внешнюю стену и укрепили кронштейны намертво на 4 шпильки к несущей поверхности, а не к облицовке.

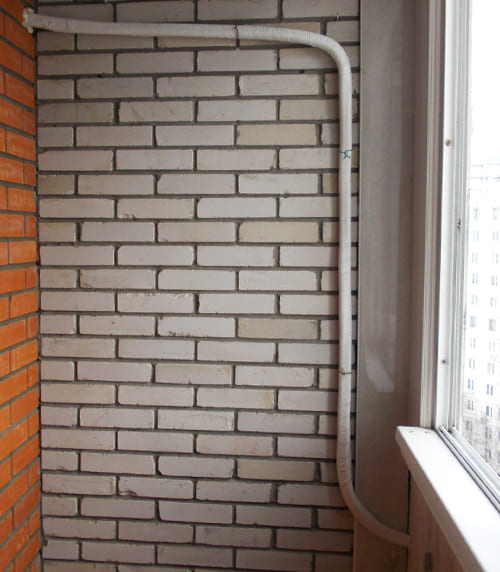

Обмотка трассы кондиционера тефлоновой лентой

Шаг №3

При прохождении трассы балкона, как правило, трасса укладывается в декоративный короб. Заказчик пожелал оставить трассу как есть, с обмоткой тефлоновой защитной лентой. В дальнейшем, трассу спрячут строители при выполнении утепления балкона. Лишь бы не прошли её саморезом: эти случаи нередки. При повреждении трассы стоимость восстановительных работ сопоставима со стоимостью полноценного монтажа: обрезка труб, пайка, вакуумирование, дозаправка фреона... Лучше сфотографировать коммуникации и помнить о том, что у вас проложены медные трубы, по которым под давлением течёт фреон с маслом.

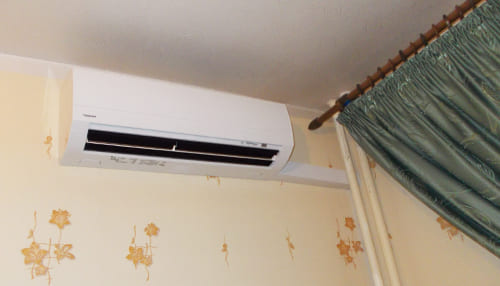

Результат монтажа

Шаг №4

Результат монтажа 10SKV-E2. Небольшой участок декоративного короба практически незаметен за самим блоком и шторами. Без короба можно было бы обойтись, но закладку трасс необходимо было выполнить на этапе ремонта помещения.

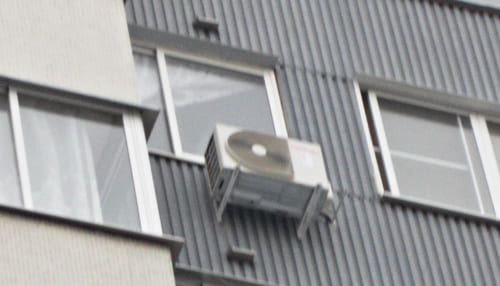

Установка внешнего блока

Шаг №5

Внешний блок на фасаде здания.

Результат установки кондиционера 10SKV-E2. Небольшой участок декоративного короба практически незаметен за самим блоком и шторами. Без короба можно было бы обойтись, но закладку трасс необходимо было выполнить на этапе ремонта помещения.

Далее представлено видео с примером проведения работ по установке системы кондиционирования:


Работы по монтажу системы кондиционирования со штатным альпинистом компании

Москва, квартира

15 м2
