Монтаж на этапе ремонта мульти сплит системы Flexible Multi General AOHG45LAT8 Mini-VRF

Монтаж фреоновых контуров под мультизональный кондиционер Fujitsu

AOHG45LAT8 - это мульти сплит система, способная прокачать суммарную длину трасс до 115 метров с перепадом высоты до 30 метров, а длина трассы до самого удалённого внутреннего блока мульти сплит системы может достигать до 70 метров! Это действительно Mini-VRF система.

Мульти сплит система General Fujitsu установлена в одном из жилых комплексов Москвы. Требование управляющей компании - размещение внешних агрегатов только на техническом балконе. В данном случае далеко не каждый кондиционер способен прокачать получавшиеся длины трасс. Особенность данной модели в том, что для обеспечения прокачки фреона применены блоки-распределители, которые позволили увеличить максимальную длину и перепад высот установки.

Прокладка коммуникаций под мультизональную систему Fujitsu General AOHG45LAT8

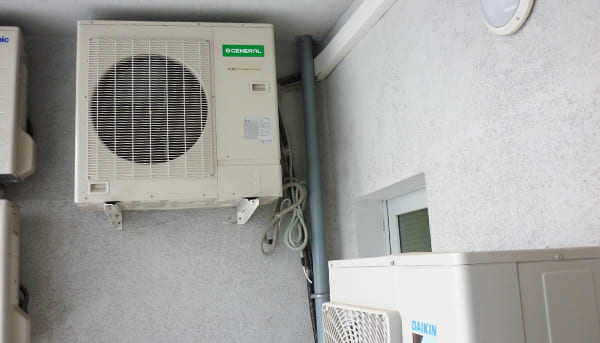

Внешний блок fujitsu general aohg45lat8 outdoor

Шаг №1

Внешний блок Fjitsu General aohg45lat8 установлен на общем балконе с согласованием с управляющей компанией. Плюсом данной системы является то, что от внешнего блока изначально идёт одна трасса, которая затем, после заведения в помещение, через блок-распределитель разветвляется на отдельные трассы под каждый внутренний блок.

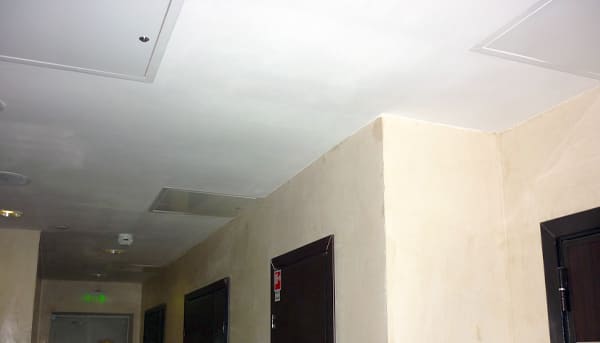

Потолок коридора под которым прокладывалась трасса

Шаг №2

Трасса проложена под подвесным потолком.

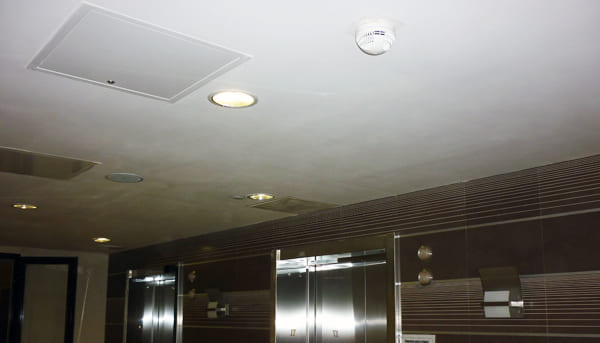

Потолок коридора под которым прокладывалась трасса

Шаг №3

Для свободного доступа установлены технические люки, что упростило монтаж кондиционера.

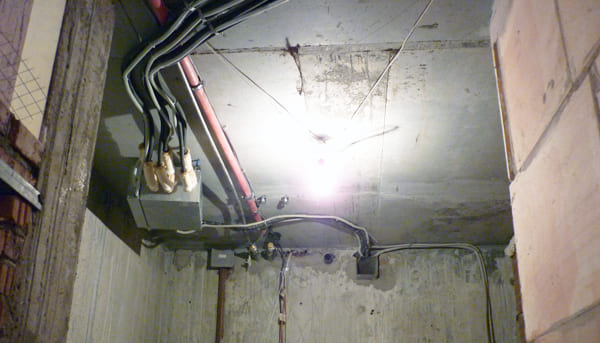

Трассы кондиционера от блока-распределителя

Шаг №4

Единая трасса заведена в помещение и подведена к блоку-распределителю. От него выведены отдельные трассы.

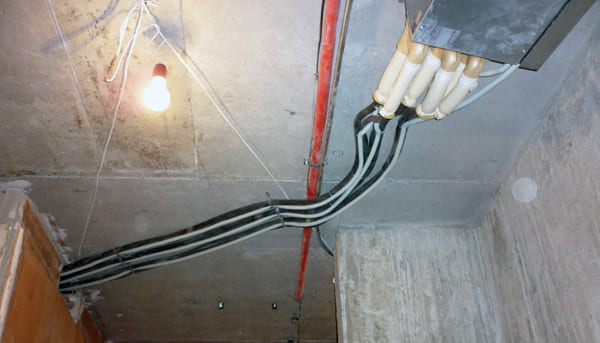

Трассы кондиционера AOHG45LAT8 от блока-распределителя

Шаг №5

Трассы кондиционера AOHG45LAT8 проведены под потолком, который будет зашиваться и будет обеспечен скрытый монтаж.

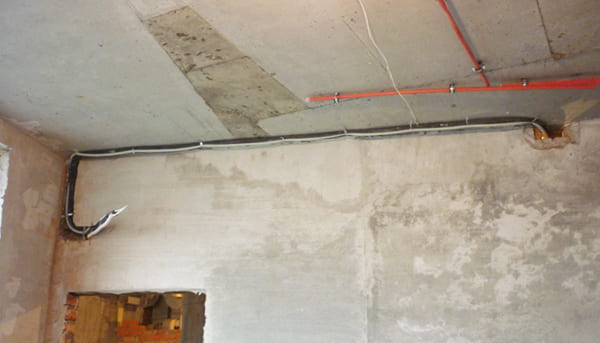

Трассы кондиционера AOHG45LAT8 от блока-распределителя

Шаг №6

Подведение одной из трассы под предполагаемое место установки внутреннего блока

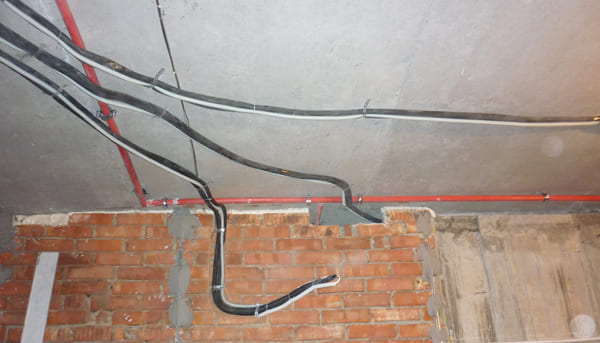

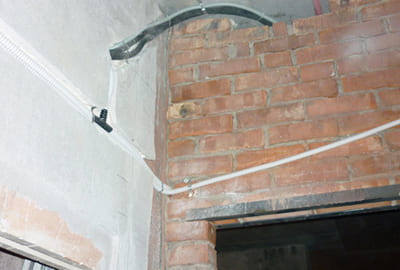

Трасса кондиционера на первом этапе

Шаг №7

Вывод из стены фреонового контура к будущему месту вывески внутреннего блока.
Трасса кондиционера на первом этапе

Шаг №8

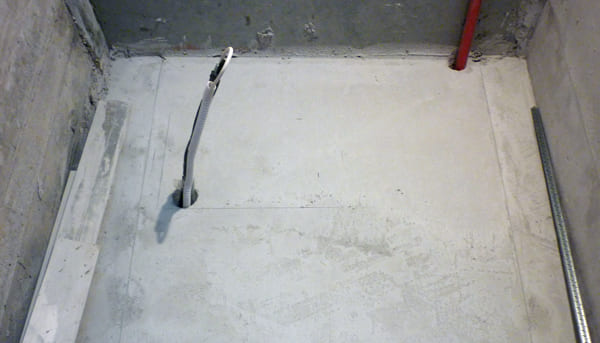

Один из будущих кондиционеров расположен в коридоре многокомнатной квартиры.
Первый этап установки General 45LAT8 мульти сплит системы

Шаг №9

Светлые силиконовые трубки - это дренажная система для отведения конденсата, который образуется при работе кондиционера. На этапе ремонта имеется возможность завести воду в канализацию, что и было выполнено на данном объекте.

Далее мы ожидаем завершения ремонта на объекте для окончания установки.

На втором этапе бригада выполнит установку внутренних блоков мультизонального кондиционера Fujitsu General с вакуумированием системы и открытием портов для запуска хладагента в трассу. Каждый блок будет протестирован и выведен на штатные режимы работы. Система сдаётся заказчику по акту выполненных работ, предоставляется гарантия 3 года.


Москва, квартира

15 м2, 18 м2, 19 м2, 22 м2, 25 м2, 35 м2
