Монтаж приточной установки Systemair и мульти сплит системы Mitsubishi Heavy SCM

Монтаж приточной установки и мульти сплит системы

Задача на данном объекте была поставлена заказчиком так: обеспечить полноценную вентиляцию многокомнатной квартиры с минимизацией потерь тепла при работе вытяжки, а также создать полноценную систему кондиционирования.

Представлен первый, основной, этап работы: протяжка фреоновой трассы под мульти сплит систему Mitsubishi Heavy, монтаж приточно-вытяжной установки, прокладка и обклейка воздуховодов. На втором этапе устанавливаются внутренние блоки кондиционера и диффузоры и декоративные решётки на приточную установку. Установка кондиционеров и монтаж систем вентиляции - наш единственный вид деятельности, наша специализация.

Монтаж приточно-вытяжной установки Systemair VR 400


Шаг №1

В качестве приточной установки взята система Systemair VR 400 с рекуператором тепла.
Разводка воздуховодов от приточной установки Systemair

Шаг №2

Требование заказчика было также минимизировать опуски потолков. Исходя из дизайн-проекта был создан проект разводки воздуховодов по помещениям: где возможно было - применены стандартные круглые воздуховоды, где опуск потолков - пластиковые воздуховоды прямоугольного сечения.

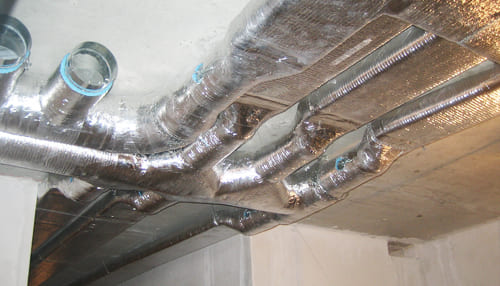

Разводка воздуховодов от приточной установки Systemair

Шаг №3

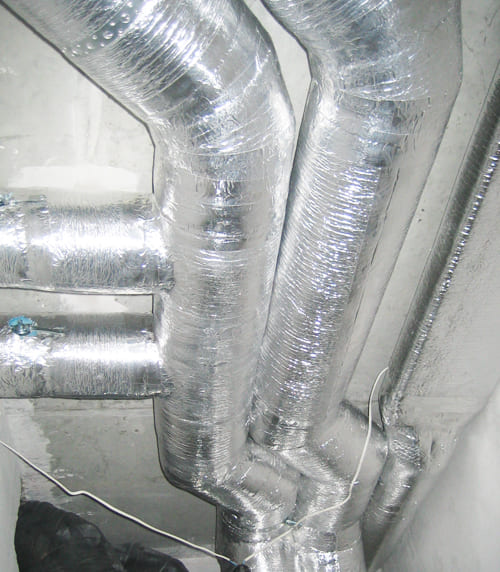

Воздуховоды со встроенными в них клапанами для прекращения подачи воздуха при выключенной приточной установке. Все в защитной шумо- и звукоизоляции.
Разводка воздуховодов от приточной установки Systemair

Шаг №4

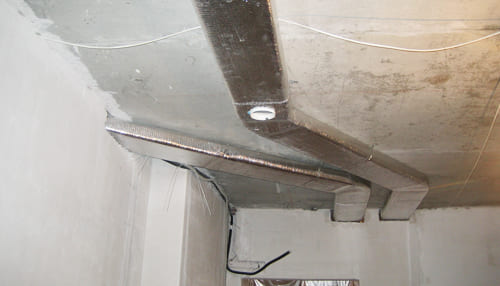

Исходя из планировки подобраны фасонные изделия с учётом поворотов, проходов. На пути прохождения воздуховода врезаны отверстия под диффузоры для последующей подачи и забора воздуха по помещениям.

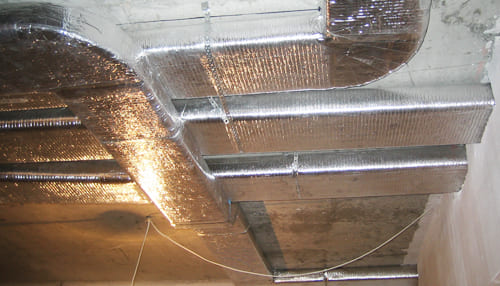

Разводка воздуховодов от приточной установки Systemair

Шаг №5

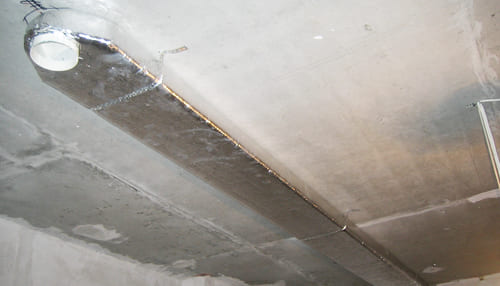

Пластиковые воздуховоды изготовлены по заказу под данный проект.
Разводка воздуховодов от приточной установки Systemair

Шаг №6

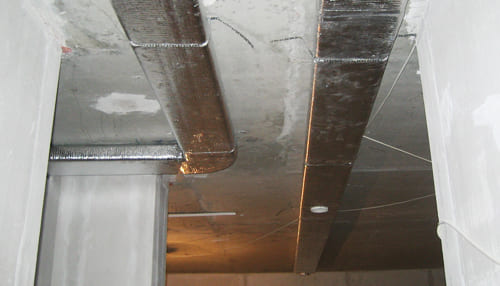

К каждому "отверстию" на втором, завершающем этапе установки системы вентиляции будет подключён диффузор.
Разводка воздуховодов от приточной установки Systemair

Шаг №7

Сложность установки систем вентиляции заключается в необходимости точного расчёта количества подаваемого и отводимого воздуха по помещениям, а также способности установки "прокачать" требуемый объём с учётом длин воздуховодов и сопротивления в местах изгибов.
Разводка воздуховодов от приточной установки Systemair

Шаг №8

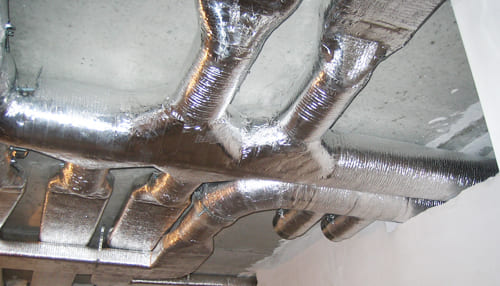

Данная "красота" зашивается под подвесным или натяжным потолком.
Воздуховоды от приточной установки

Шаг №9

Параллельно на объекте выполнялась установка мульти сплит системы и одной независимой сплит-системы Mitsubishi Heavy.

Доверяйте данные виды работ исключительно профессиональным климатическим компаниям. Ошибка на этапе проектирования и установки приводит к некорректной работе всей системы. Попытка сэкономить 5000-10000 руб. на работах и оборудовании путём привлечения вольнонаёмных бригад может вылиться в переделку на несколько десятков тысяч, разрушение уже выполненной чистовой отделки и отодвиганию сроков сдачи всего объекта на неопределённый срок.

Установка мульти сплит системы Mitsubishi Heavy SCM71 и сплит-системы SRK50ZJ-S

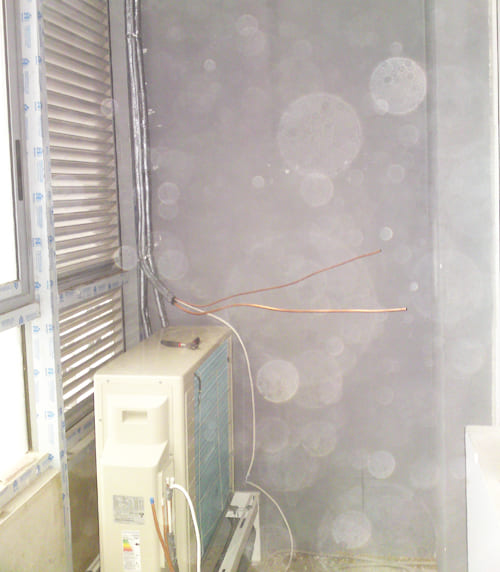

установка внешнего блока мульти сплит системы Mitsubishi Heavy SCM71ZJ-S

Шаг №1

Внешний блок мощной мульти сплит системы Mitsubishi Heavy установлен на балконе на подставку.

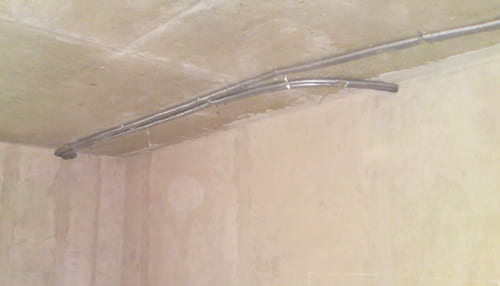

Прокладка трассы кондиционера по потолку

Шаг №2

Самый экономичный способ (без штробления стен) - пустить трассу кондиционера под потолок, который в дальнейшем будет закрыт чистовой отделкой. Главное - не забыть об ограничении по длине трассы. Когда это возможно - приходится сокращать "пробеги" и выполнять штробу.

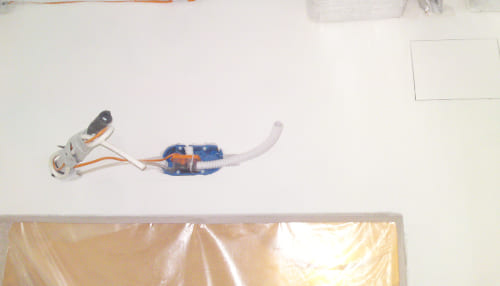

Установка помпы под внутренний блок кондиционера

Шаг №3

При выполнении установки кондиционеров всегда стараемся отвести дренаж (конденсат) в канализацию самотоком, что требует соблюдения постоянного уклона дренажа. Иногда это невозможно. Выход один - ставим помпы.
Помпа под внутренний блок кондиционера

Шаг №4

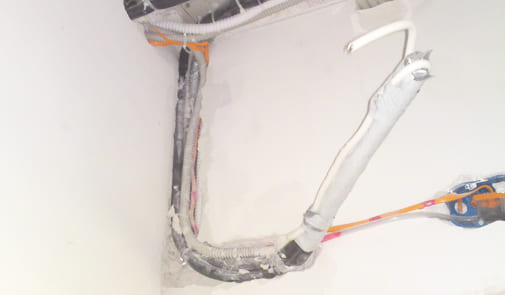

Вот так выглядит уже отштукатуренная стена с заложенной трассой и помпой. Во-первых, помпа не замуровывается: возможно, её потребуется обслужить через несколько лет и доступ к ней должен быть, даже если и потребуется снять внутренний блок кондиционера с креплений. Во-вторых, "пучок" труб, торчащий из стены ни в коем случае нельзя трогать, т.к. нередки случаи залома трассы по вине строителей, выполняющих чистовые отделочные работы. Результат зачастую печальный: при выполненном ремонте на объекте приходится срезать часть коммуникаций, паять, штробить...
Завершение первого этапа монтажа сплит-системы

Шаг №5

Примерно так выглядит завершённый первый этап установки кондиционера или мульти сплит системы. Трасса проведена по потолку, дренаж также выведен под потолок, т.к. установлена помпа для отвода дренажа.

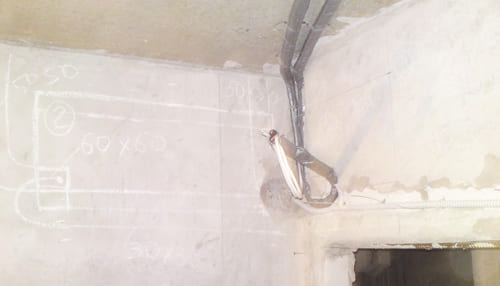

Трасса под внутренний блок сплит-системы

Шаг №6

На фотографии видно, что две трассы заходят в угол, одна идёт далее через стену в другую комнату, другая - остаётся в этом помещении, причём дренаж отведён под углом (светлая силиконовая трубка в штобе над дверным проёмом).

Москва, квартира

135 м2
