Hitachi Air Exchanger: установка кондиционера с подачей воздуха

Серия кондиционеров с подачей свежего воздуха представлена двумя моделями: (на 25м2) и (на 35м2). Дополнительный вентилятор и шланг подачи воздуха позволили дополнить функцию кондиционера ещё и возможностью подмеса свежего атмосферного воздуха. Более подробно об организации приточной вентиляции с помощью кондиционера в нашей статье: Подмес свежего воздуха кондиционером.

Местомоложение внешнего и внутреннего блоков кондиционера

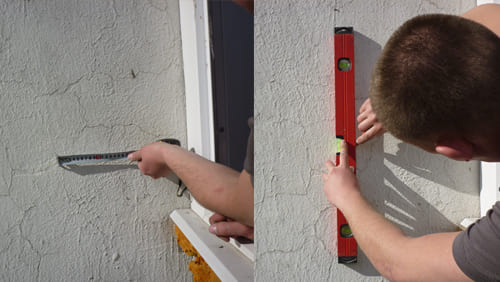

Разметка кронштейнов кондиционера Hitachi_10-14JH4

Шаг №1

На данном монтаже клиент изъявил желание разместить внешний блок RAC-14JH4 кондиционера сбоку от окна. Это было возможно осуществить благодаря свободному доступу к месту вывески с окна балкона. Разметка осуществляется по уровню, как того требует инструкция: для обеспечения правильной работы кондиционера и стока дренажа.

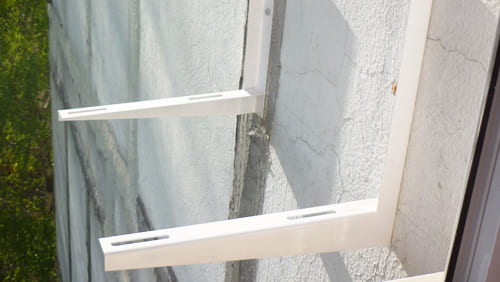

Установка кронштейнов кондиционера Hitachi_10-14JH4

Шаг №2

Усиленные кронштейны для монтажа внешнего блок кондиционера Hitachi

Установка монтажной пластины кондиционера 14JH4. Прокладка воздуховода

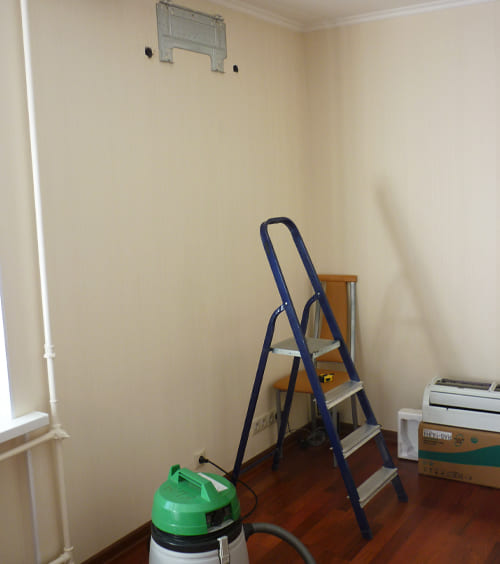

Промышленный пылесос при монтаже Hitachi_10-14JH4

Шаг №1

Местоположение как внешнего, так и внутреннего блоков выбирается при согласовании с заказчиком. Но бригада всегда может посоветовать вам оптимальное местоположение, исходя из богатого, многолетнего опыта установки кондиционеров.

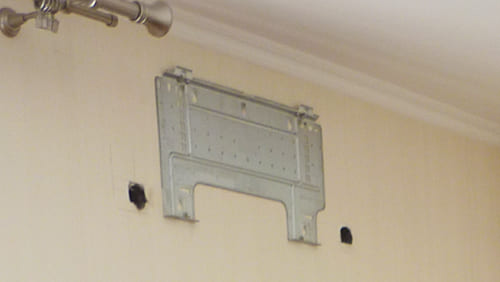

Установка монтажной пластины Hitachi_10-14JH4

Шаг №2

Т.к. инверторный кондиционер Hitachi RAS-14JH4 обеспечивает подачу воздуха, то требуется прокладка подающего атмосферный воздух шланга. На данном объекте бригада нашла возможность выполнения монтажа без применения декоративных коробов. Ничто не нарушит интерьер.

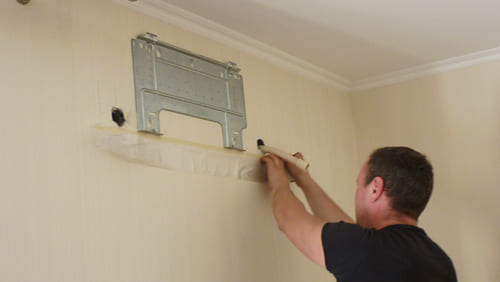

Монтажная пластина Hitachi_10-14JH4

Шаг №3

После установки монтажной пластины проводится прокладка трассы и протяжка подающего воздуховода.
Установка пластина Hitachi_10-14JH4_plastina

Шаг №4

На данной операции работы внутри помещения закончены. Монтажники переходят к установке внешнего блока сплит-системы.

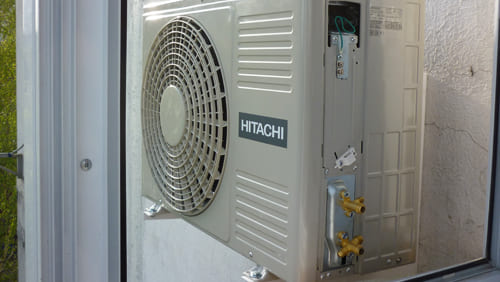

Установка внешнего блока кондиционера Hitachi 14JH4

Внешний блок Hitachi_10-14JH4

Шаг №1

На ранее подготовленные кронштейны вывешивается и надёжно крепится наружный агрегат сплит системы.

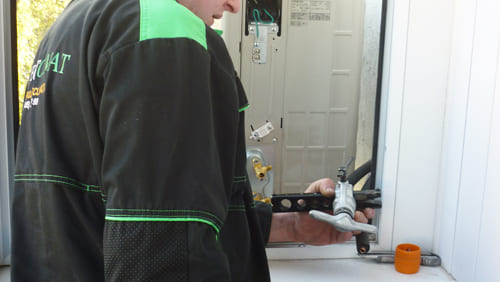

Вальцовка кондиционера Hitachi_10-14JH4

Шаг №2

Проложенная между внешним и внутренним блоками медная трасса в теплоизоляции подключается к внешнему блоку через вальцовочное соединение.

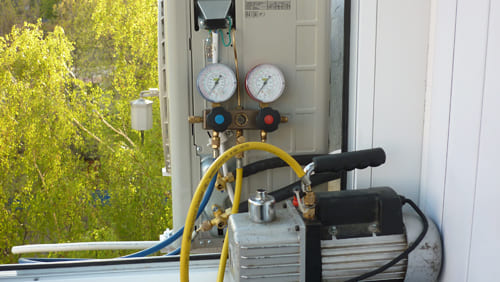

Вакуумирование трассы кондиционера Hitachi_10-14JH4

Шаг №3

В обязательном порядке проводится вакуумирование трассы сплит системы, что гарантирует долговечность её работы.

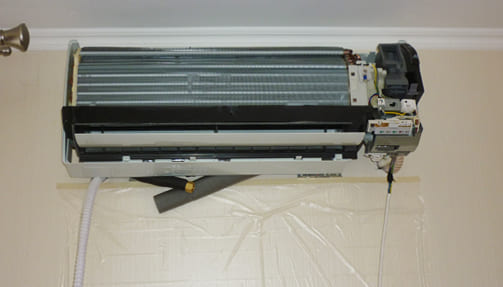

Установка внутреннего блока кондиционера Hitachi_10-14JH4

Шаг №4

Лицевые панели внутреннего блока демонтируются для свободного доступа к клемным соединениям и простоты подключения фреонового контура кондиционера.

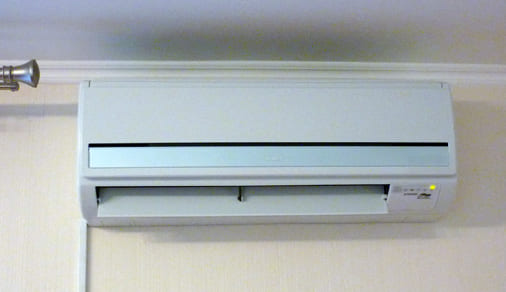

Запуск кондиционера Hitachi_10-14JH4

Шаг №5

Результат установки инверторного кондиционера. Лишь тоненький декоративный короб под электрический кабель. Да и тот будет скрыт расположенными поблизости шторами.

Монтаж кондиционера завершён. Блок запущен, работы сданы заказчику по акту выполненных работ, передан гарантийный талон с отметкой о выполненном монтаже кондиционера.

Установка кондиционеров и монтаж систем вентиляции являются для нас основным и единственным видом деятельности. Если перед вами встал вопрос о выборе кондиционера и места его установки - свяжитесь с нашими менеджерами, мы поможем вам, организуем выезд специалиста для выполнения замера на объекте.


Москва, квартира

27 м2
