Монтаж канальных кондиционеров с системой контроля влажности

Монтаж канального кондиционера с увлажнителем Carel

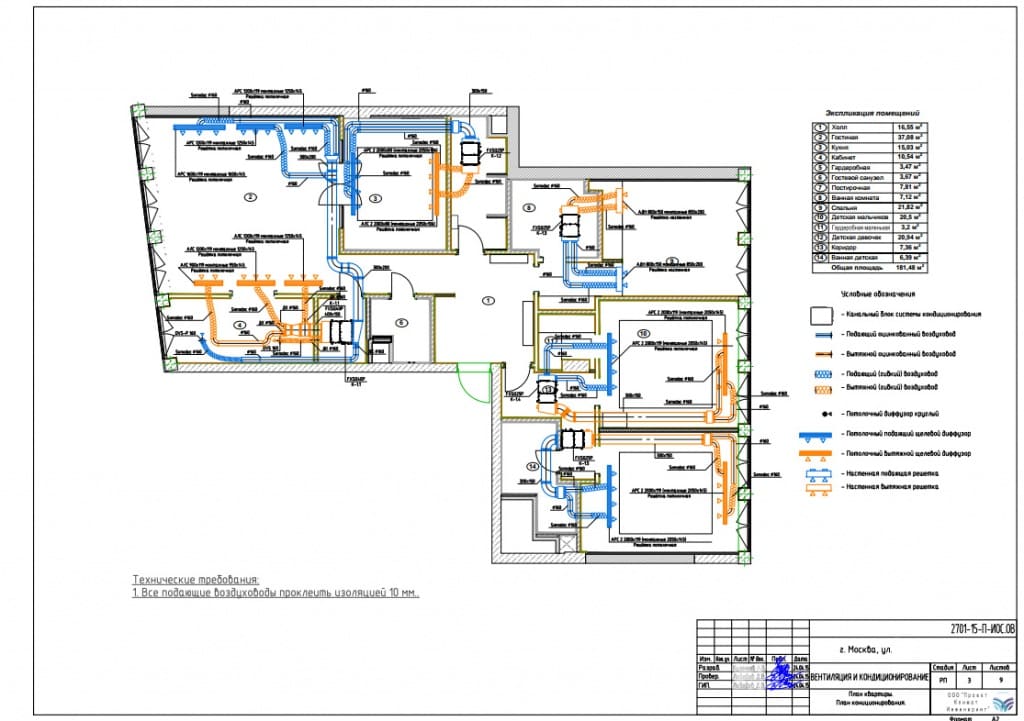

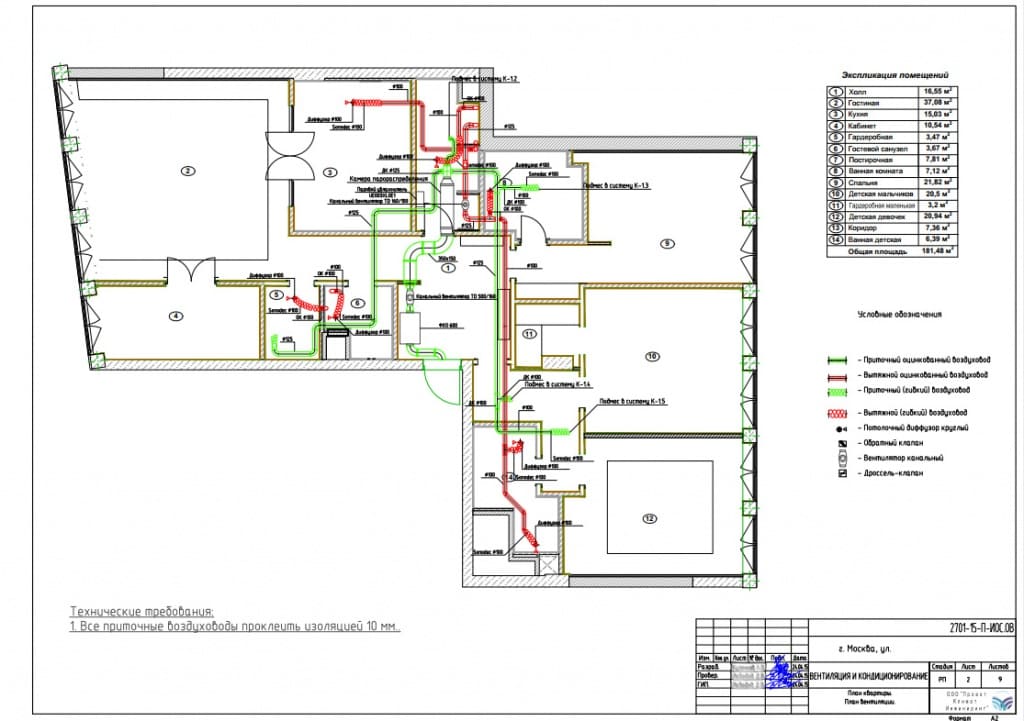

До момента выхода на объект в обязательном порядке создаётся проект кондиционирования.

Именно этот документ фиксирует длительные процедуры расчёта системы канального кондиционирования, увязывает все существующие инженерные сети и предстоящие коммуникации, а также ложится в основу приложения к договору, в котором фиксируются наименования оборудования и расходных материалов с ценами, равно как и виды работ. Отход от стоимости уже недопустим: при работе с нами не выплывут "дополнительные работы", на которых обычно выезжают шабашные бригады вольнонаёмных рабочих, предложивших изначально очень заманчивую цену. И, к слову сказать, работ набегает всё больше, чем ближе к завершению сам проект.

Далее представлен пример создания системы охлаждения на базе канальных кондиционеров Daikin, работающих в паре с мультизональной системой кондиционирования, которая была установлена на этапе строительства дома, т.к. относится к системе центрального кондиционирования. Первый этап - крепление, подключение, разводка воздуховодов, отведение конденсата, предварительная проверка работоспособности системы. Помимо этого - интеграция в систему вентиляции и кондиционирования опцию контроля влажности, за которую отвечает увлажнитель Carel: собственно, сам блок, отвечающий за подготовку воду (очистку), система подведения воды, система форсунок для распыления в каналах, отведение излишней влаги, канальные и комнатные датчики влажности. Не так красиво: всё серое и неприметное. Зато на втором этапе куда как интереснее, фотографии обязательно выложим, как объект будет завершён!

Пример создания системы канального кондиционирования с увлажнителем Carel

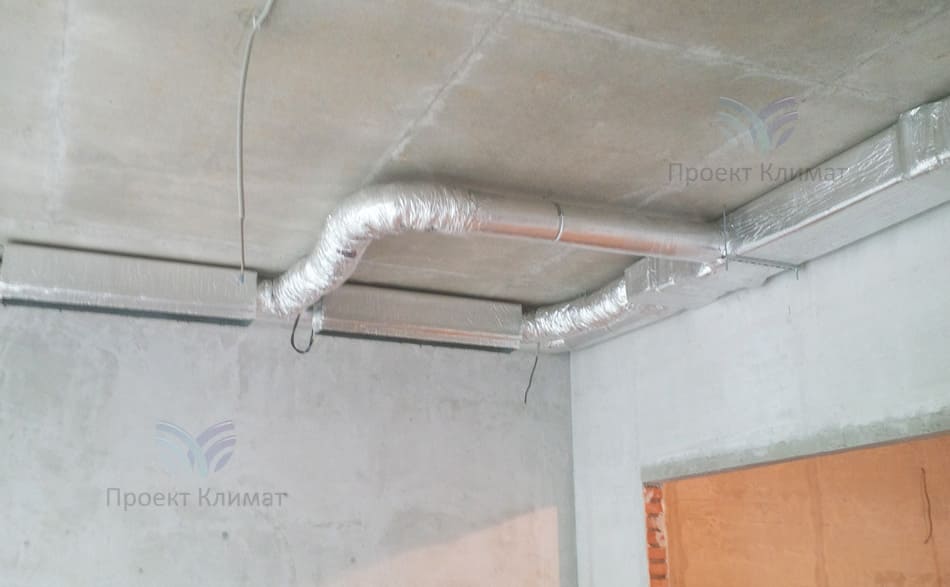

Адаптер канального кондиционера

Шаг №1

К адаптеру канального кондиционера (он почти скрыт в проёме) подключены сразу несколько воздуховодов, которые доводятся до мест раздачи воздуха. Один из них на фотографии оканчивается адаптером под диффузор: декоративный элемент, через который впоследствии и будет раздаваться воздух.

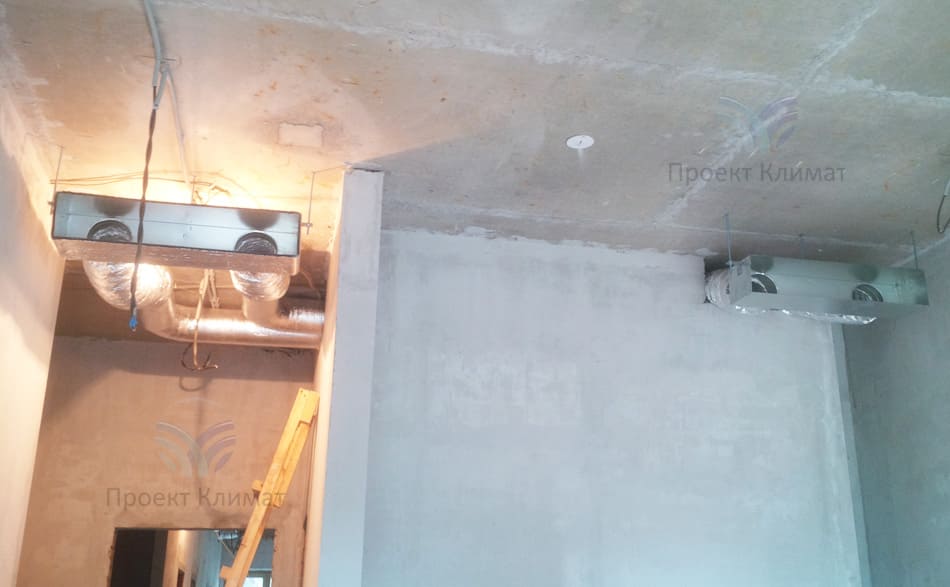

Адаптеры канальной системы

Шаг №2

Собственно, сами адаптеры: их несколько, чтобы обеспечить равномерный температурный фон, минимизировать шумы. Все в тепловой изоляции, обеспечивающей также и снижение уровня звукового давления при работе оборудования.

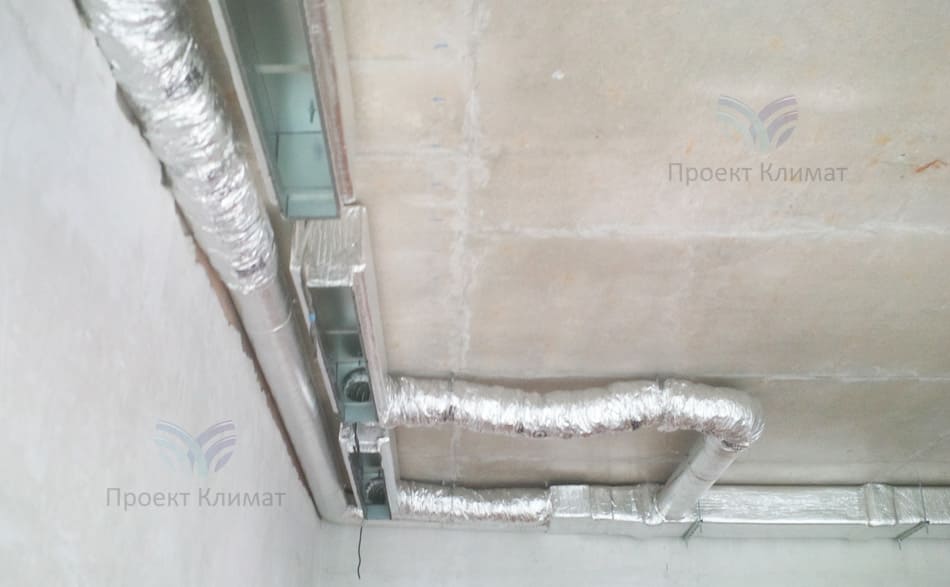

Гибкие воздуховоды

Шаг №3

Вставки гибких воздуховодов выполнены специально для компенсации давления при включении оборудования: своеобразный демпфер.

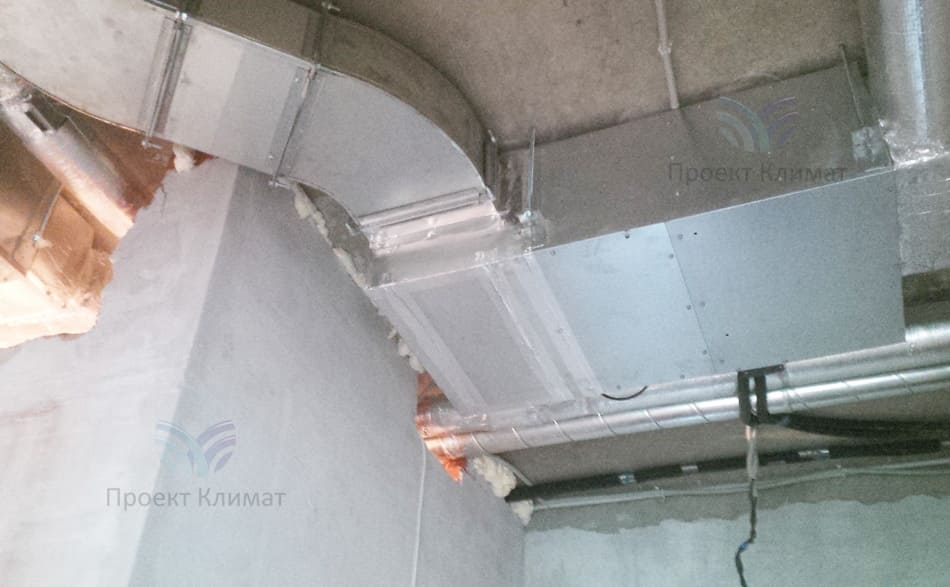

Разводка воздуховодов системы канального кондиционирования

Шаг №4

Разводка воздуховодов системы канального кондиционирования выполнена строго по проекту с учётом опуска потолков и декоративных элементов, а также системы освещения.

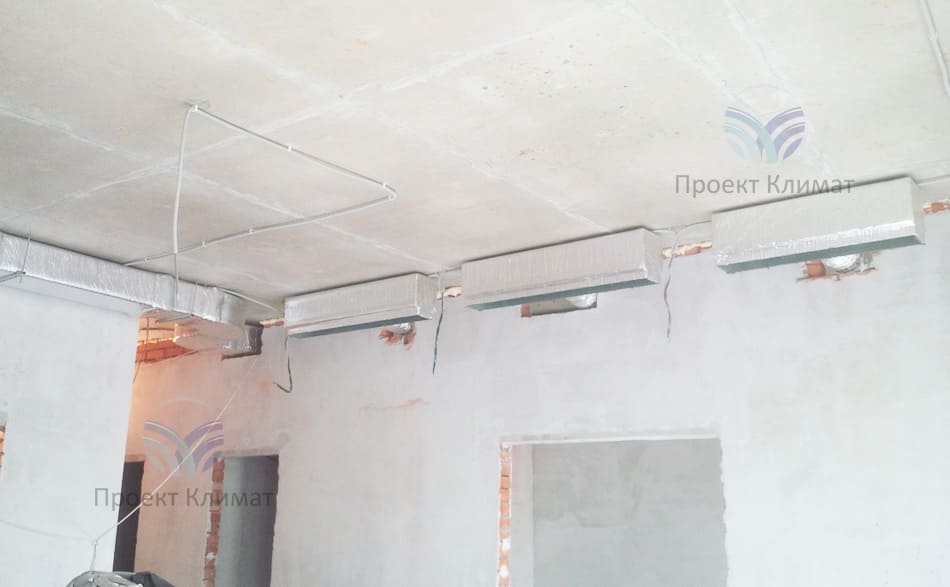

Адаптеры для раздачи воздуха

Шаг №5

Адаптеры для раздачи воздуха.

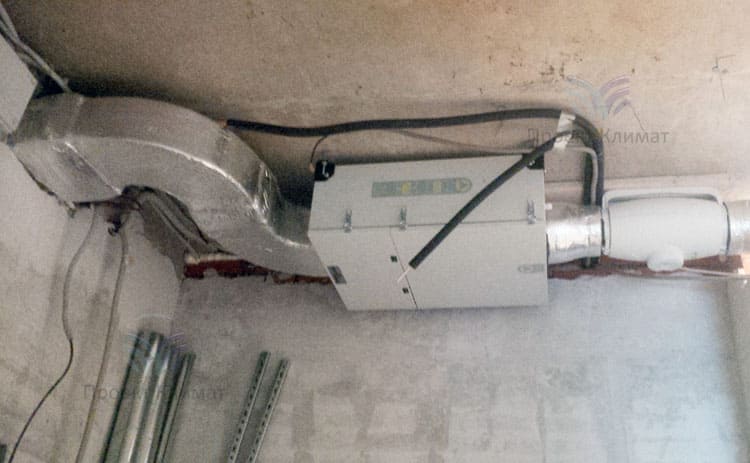

Элементы системы кондиционирования

Шаг №6

На фотографии видны: вентилятор подпора (работает согласованно с системой кондиционирования для обеспечения раздачи воздуха на дальние расстояния), а также фильтр, который обеспечивает очистку воздуха.

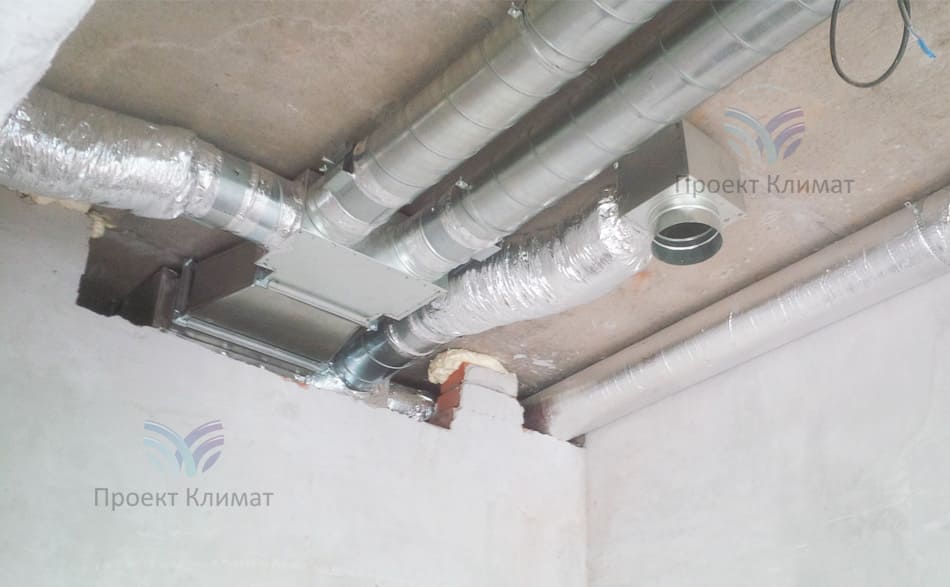

Внутренний блок канального кондиционера

Шаг №7

Внутренний блок канального кондиционера с подведёнными к нему воздуховодами.
Трасса фреонового контура

Шаг №8

В чёрной изоляции видна трасса, протянутая от внешнего блока мультизональной (на весь дом) системы кондиционирования до каждого внутреннего блока в отдельности.

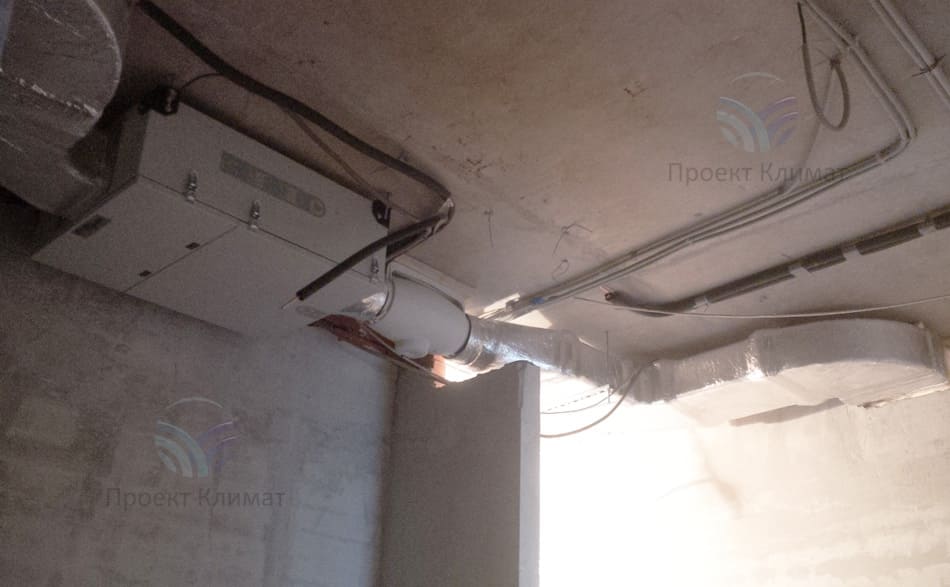

Увлажнитель Carel

Шаг №9

Увлажнитель Carel. Пока смонтирован в черновом варианте: ждём когда приступят к чистовым стенам и потолку, чтобы спрятать коммуникации, подходящие к нему (подвод воды) и от него - шланг к форсунке для распыления влаги и испарения в канале кондиционера.
Форсунка увлажнителя Carel

Шаг №10

Форсунка увлажнителя Carel интегрирована в систему канального кондиционирования воздуха.

А далее... ждём окончания ремонта. Как правило, второй этап будет выглядеть примерно так (видео монтажа диффузоров и щелевых решёток взято с другого объекта):


Москва, квартира

182 м2
