Пример установки инверторного кондиционера Mitsubishi Heavy SRK25ZJP-S/SRC25ZJP-S

Тень "старшего брата" - кондиционеров Mitsubishi Electric. Пожалуй, так можно охарактеризовать данный бренд. По объёмам продаж в глобальном плане уступает Mitsubishi Electric. По уровню технического совершенства - близок к нему. По цене, как правило, - интереснее (в рамках сопоставимых серий).

Ниже представлен пример установки сплит-системы Mitsubishi Heavy SRK25ZJP-S в один этап с прокладкой трассы через лоджию.


Выбор места под внутренний блок

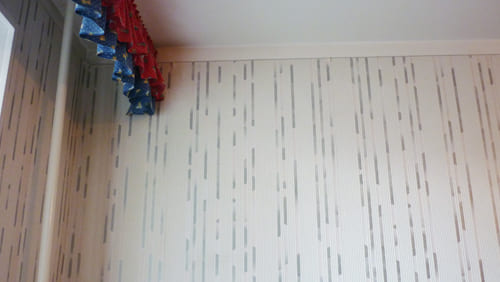

Выбор места под установку кондиционера

Шаг №1

Выбор места под установку кондиционера. С этого начинается любой монтаж кондиционера. Место установки согласовывается с заказчиком до момента начала работ.

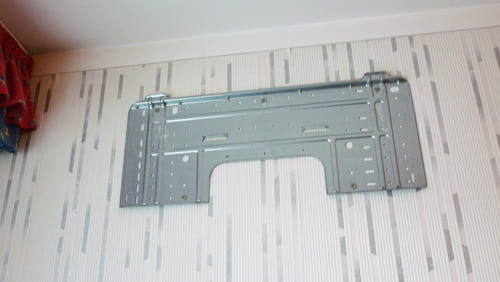

Установка монтажной пластины под внутренний блок

Шаг №2

Установка монтажной пластины под внутренний блок проводится по уровню. При проведении работ в квартире, где уже выполнен ремонт в обязательном порядке применяется строительный пылесос.

Установка внешнего блока и прокладка трассы кондиционера

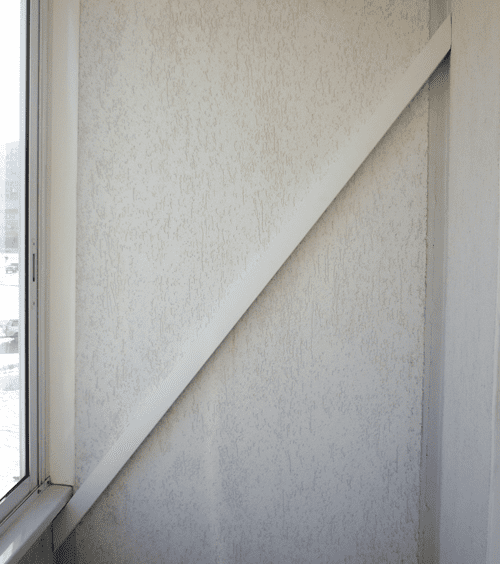

Прокладка трассы кондиционера по балкону

Шаг №1

На данном объекте установить внешний блок SRC-25ZJP-S оказалось возможным лишь на стене балкона. Трасса прошла через застеклённую лоджию. Для сохранения эстетичного внешнего вида коммуникации спрятаны в декоративный короб.

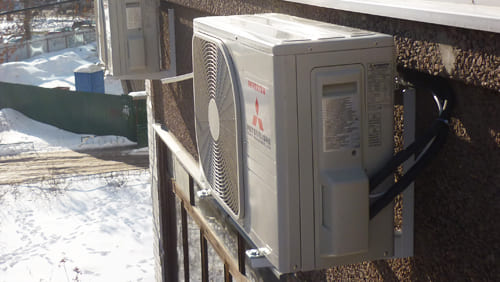

Установка наружного блока сплит-системы SRC25ZJP

Шаг №2

Установка наружного блока сплит-системы SRC25ZJP. Кондиционер отличается небольшими размерами, внешний блок установлен под откос оконного проёма и не мешает обзору.

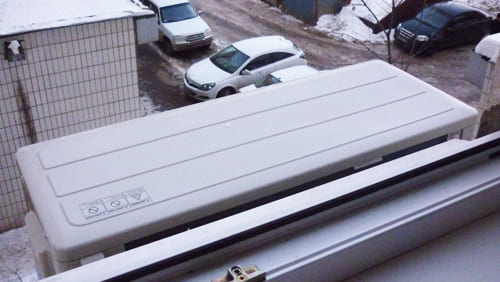

Вид на кондиционер из окна

Шаг №3

Вид на кондиционер из окна. "Утопить" кондиционер в принципе возможно. Но установкой занимаются хоть и квалифицированные бригады монтажников, но опустить блок ещё на 15-20 см. может только альпинист, т.к. в противном случае невозможно без существенного риска для жизни дотянуться до портов при подключении трассы и вакуумного насоса.

Монтаж внутреннего блока и запуск системы в эксплуатацию

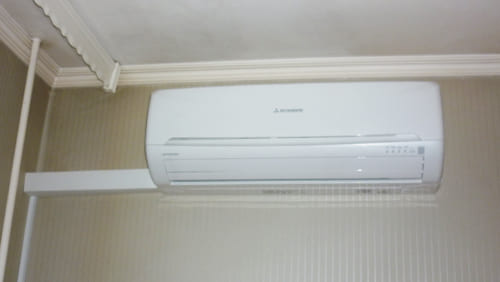

Завершение установки кондиционера 25ZJP-S

Шаг №1

Ремонт в помещении выполнен, поэтому штробление стены для скрытой прокладки коммуникаций попросту невозможен. Часть трассы, которая проходит внутри комнаты укладывается в короб.

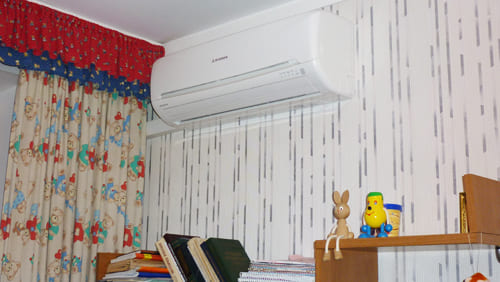

Завершение установки кондиционера 25ZJP-S

Шаг №2

Монтаж кондиционера произведён. Как вы видите, короба почти не видно. Перед запуском системы в обязательном порядке проводится вакуумирование. Работа принимается заказчиком по акту, выдаётся официальный гарантийный талон с трёхлетней гарантией на сплит-систему.

Москва, квартира

18 м2
