Начало монтажа сплит-систем

На данном объекте после проведения процедуры замера было принято решение об установке одной мульти сплит системы, рассчитанной на охлаждение двух помещений - Daikin 2MXS40H. Второй, а вернее третий (всё-таки первая система охлаждает сразу две комнаты) кондиционер - того же производителя, но уже обычный сплит дизайнерской серии Emura - FTXG35L W / RXG35. Сам кондиционер отличается исключительным функционалом (отличная фильтрация, датчик движения и наличия человека, практически полная бесшумность работы, позволяющая разместить кондиционер хоть в спальной комнате) и всё той же легендарной надёжностью, которую может гарантировать мировой лидер отрасли - японский концерн Daikin.

Первый этап заключался... в разрушении уже выполненного ремонта на объекте. К сожалению. Квартиры в загородной резиденции от застройщика уже сдавались с отделкой, но заказчик в рамках проводимого ремонта принял решение о проведении монтажа кондиционера в два этапа, что позволяет полностью скрыть любые коммуникации. Верный ход. А выбор оборудования... нам просто нечего было посоветовать что-то более надёжное и функциональное. Надёжные, инверторные кондиционеры последнего поколения: скорее состарятся морально, чем физически, обеспечат реальную экономию при работе за счёт высочайшего коэффициента эффективности и встроенных функций экономии при работе (японцы на этом в принципе помешаны, что тоже верно).

Первый этап устаноки сплит-систем

Размещение внешних блоков сплит-систем на балконе

Шаг №1

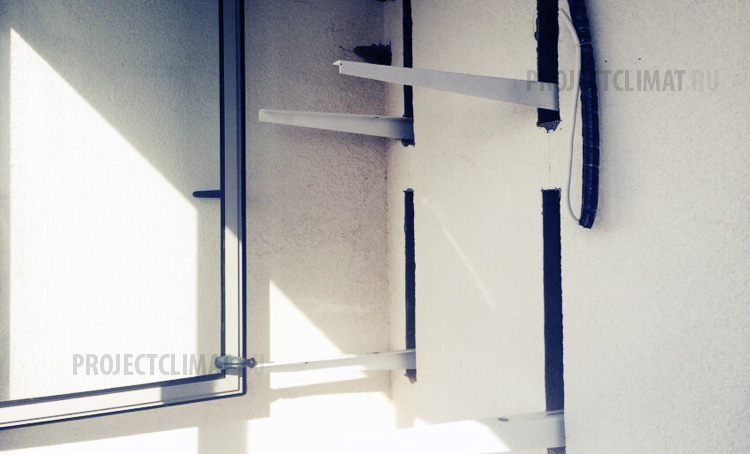

Размещение внешних блоков сплит-систем планируется на балконе. Достаточно большой слой изоляции привёл к тому, что кронштейны оказались достаточно сильно утоплены в стене.
Протяжка трасс к местам вывески блоков

Шаг №2

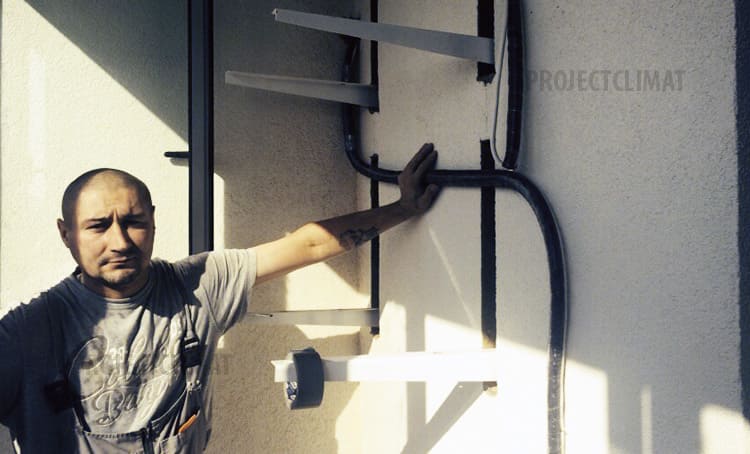

Проводится протяжка трасс к местам вывески блоков для последующей их установки. Плюс проводится процедура штробления (выполняются заглубления в стенах) под саму трассу, которая будет разводиться по всем комнатам, где предстоит установить сами внутренние блоки сплит-систем.
Внешние блоки кондиционеров

Шаг №3

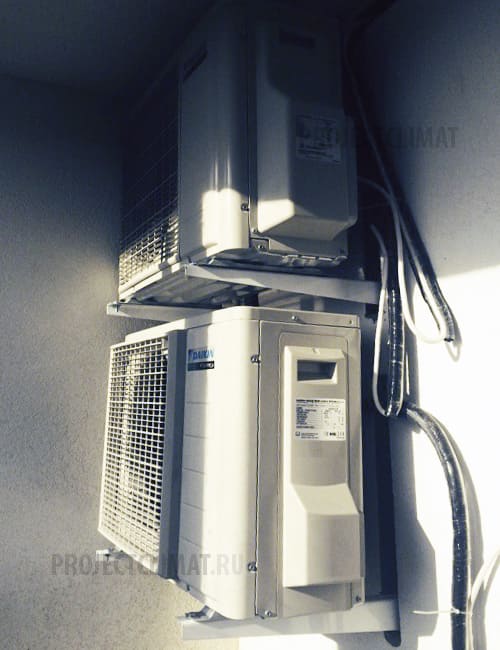

Внешние блоки кондиционеров установлены на кронштейны. Трассы подведены к ним и остаются в таком состоянии до второго этапа на объекте, когда и будет проведена процедура вальцевания медных трубок для подключения к внешнему и внутреннему блокам. Самое главное - не трогать эти трассы! Об этом - чуть ниже.

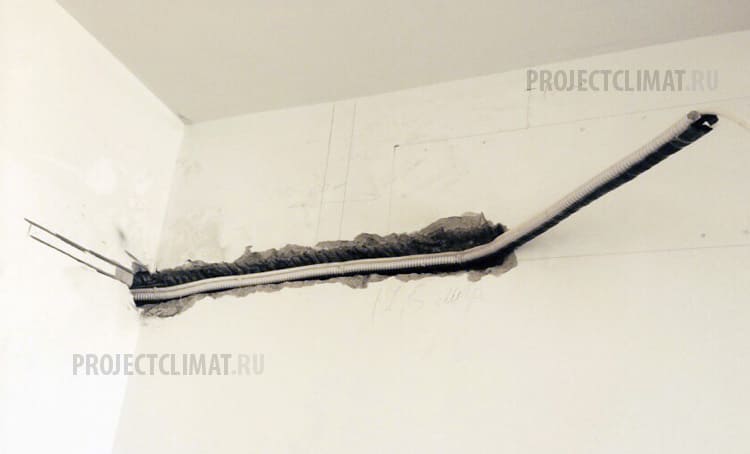

Штроба под фреоновый контур для мульти сплит системы

Шаг №4

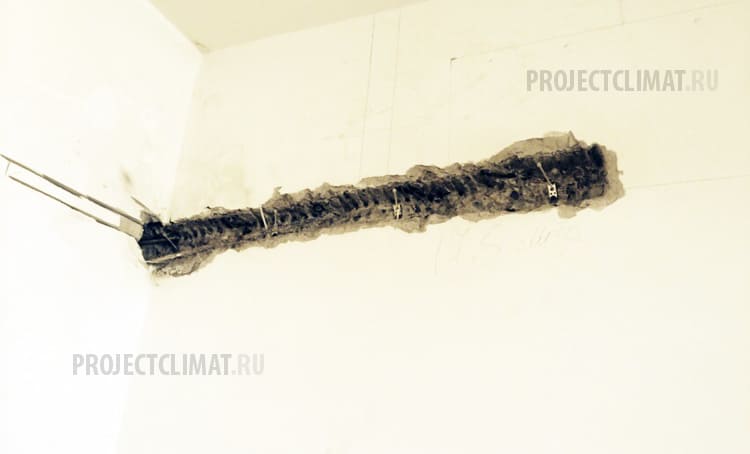

Штроба под фреоновый контур для мульти сплит системы Daikin 2MXS40H. Штроба выполнена под две трассы.

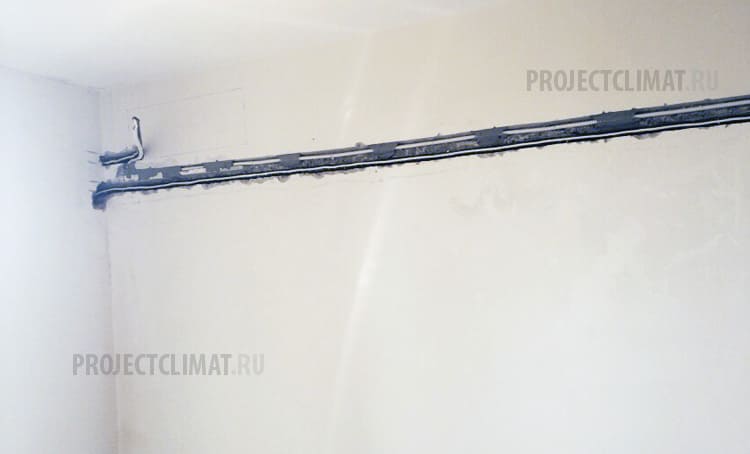

Прокладка фреонового контура внутри помещения

Шаг №5

Прокладка фреонового контура внутри помещения выглядит примерно так. Первая трассы уже смонтирована, вторая - тянется через всё помещение в другую комнату.
Фреоновый контур закреплён внутри стены

Шаг №6

Фреоновый контур закреплён внутри стены.

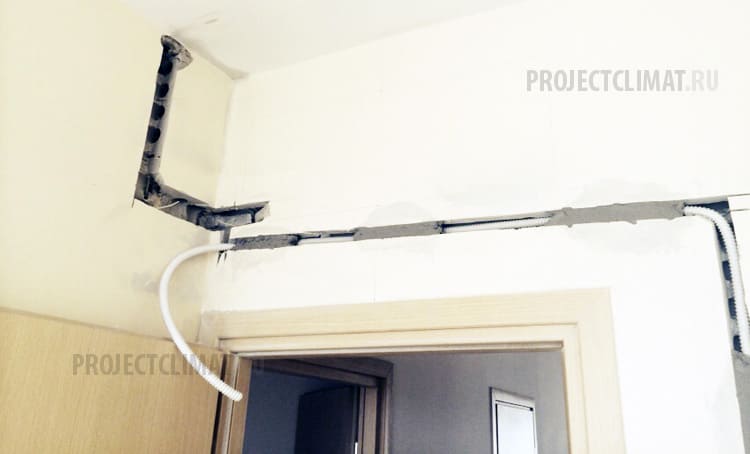

Штроба под второй блок мульти сплит системы

Шаг №7

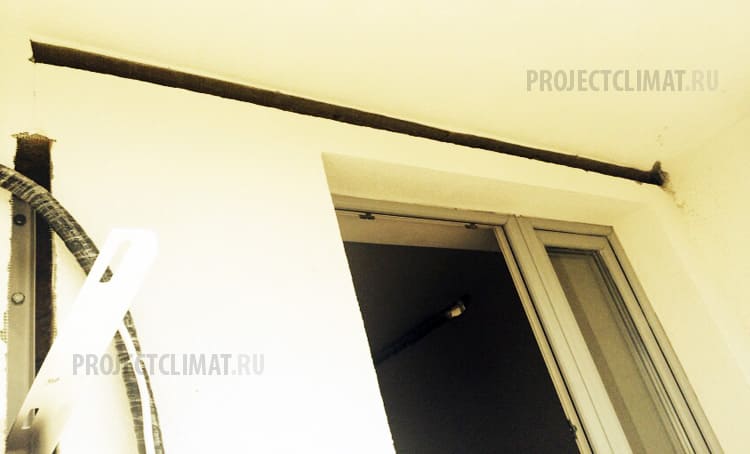

Штроба под второй блок мульти сплит системы. Проведено бурение стены и выполнено заглубление под прокладку трассы.

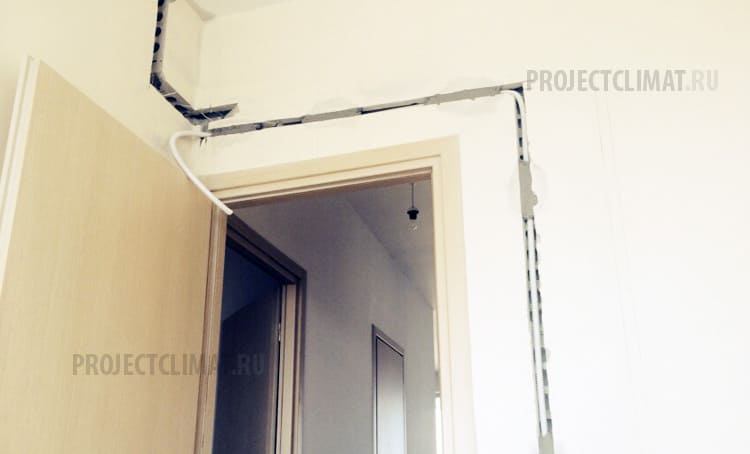

Та же трасса, но уже с коммуникациями в ней

Шаг №8

Та же трасса, но уже с коммуникациями в ней.
Межблочные коммуникации сплит-системы

Шаг №9

Межблочные коммуникации сплит-системы FTXG35L W. Уже знакомая картина: газовая и жидкостная медные трубки в теплоизоляции, кабель межблочного управления и питания, дренажная трубка для слива конденсата.
Отведение дренажа от кондиционера в канализацию

Шаг №10

Отведение дренажа от кондиционера в канализацию проведено с соблюдением уклона для свободного стока конденсата, образующегося при работе кондиционера в режиме охлаждения.

Работы были разбиты на два этапа. Первый этап - завершён. Когда приедем на второй этап, что будет выполнена уже полностью чистовая отделка и объект будет похож на представленный ниже:

Установка мульти сплит в коттедже

Установка мульти сплит в квартире


А пока что - желаем заказчику лёгкого и безмятежного ремонта (хотя бы настолько, насколько это возможно... в условиях ремонта). Ждём вызова на второй этап. И ещё раз обращаем внимание на необходимость сохранения в целости и сохранности всех заложенных коммуникаций. Пугать не хотелось бы, но, как говорится, кто предупреждён - тот вооружён: ознакомьтесь с последствиями нарушения целостности трассы кондиционера. Не допустить подобного варианта событий - задача заказчика при проведении установки кондиционера в два этапа.

Завершающий этап установки мульти сплит системы

Прошло около трёх месяцев. Относительно быстро заказчик завершил ремонт, в большей степени за счёт того, что объект уже изначально был с высокой степенью готовности отделки. Среднестатистический интервал между первым и вторым этапом, как правило, - это 5-6 месяцев. Бывает и 2 недели, бывает и 2,5 года (и нередко, кстати).

После звонка со стороны клиента выехали на окончание работ. Смотрите на результат! Daikin Emura - это дизайнерская серия!

Второй этап установки мульти сплит-системы и сплит-системы

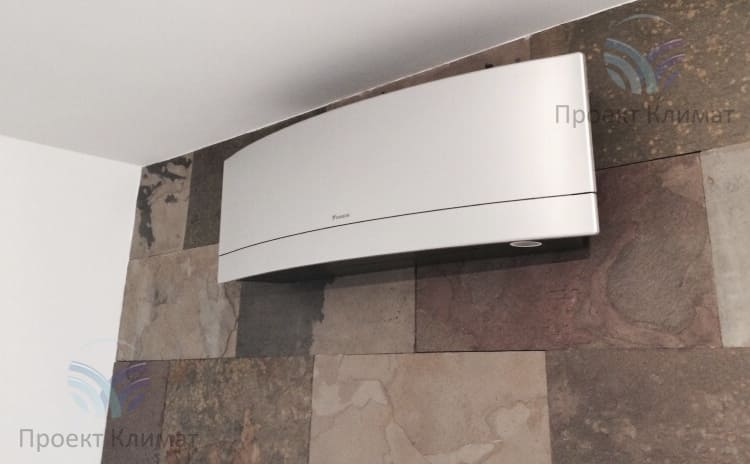

Внутренний блок мульти сплит системы Daikin

Шаг №1

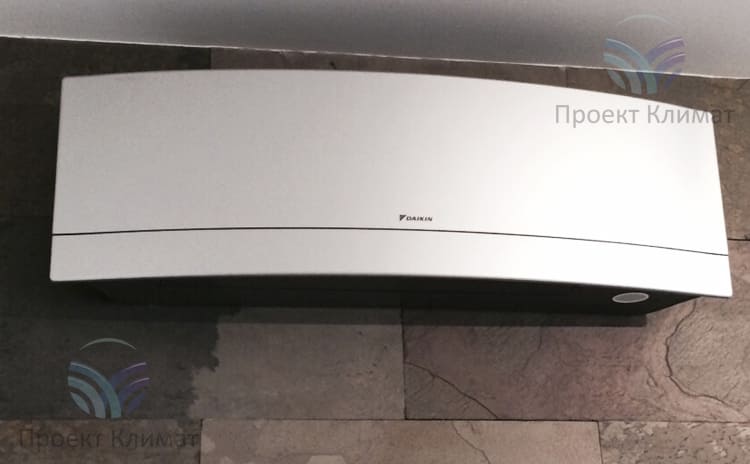

Внутренний блок мульти сплит системы Daikin дизайнерской серии Emura. Ничто не выдаёт того, что на в стене заложены все коммуникации.
Сплит-система в интерьере квартиры

Шаг №2

Сплит-система в интерьере квартиры.
Daikin Emura

Шаг №3

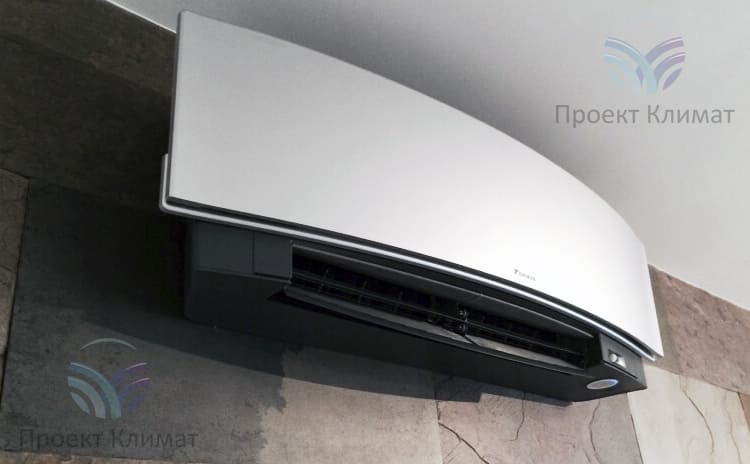

Daikin Emura - мало того, что исключительно надёжный и функциональный кондиционер, он ещё и чрезвычайно красивый.

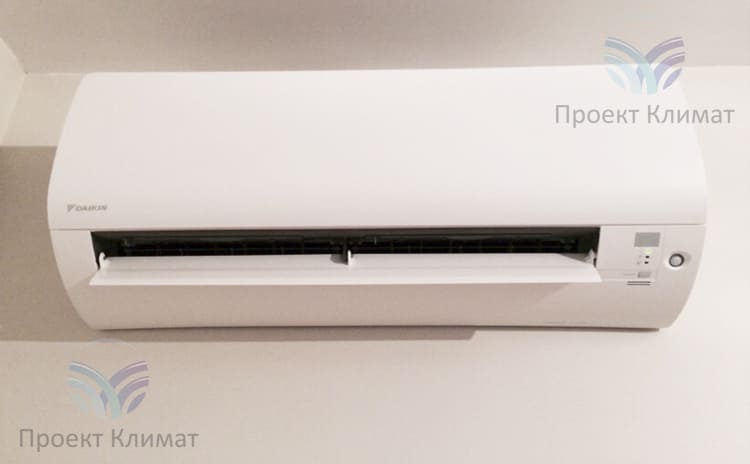

Серия FTXS

Шаг №4

Два внутренних блока мульти сплит системы - также инверторные кондиционеры серии FTXS.

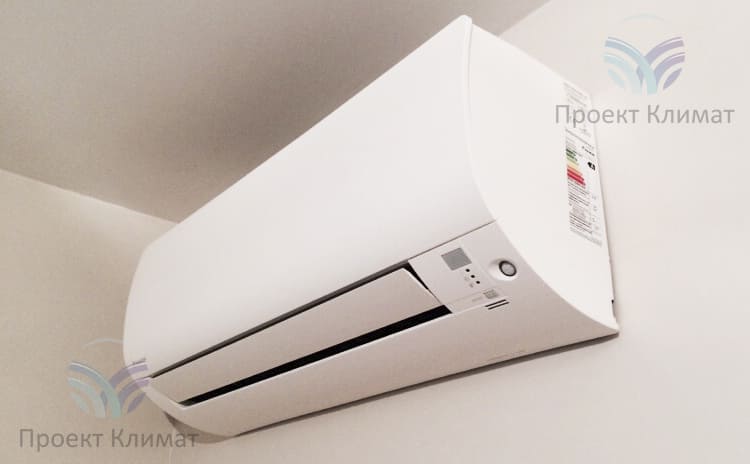

FTXS Daikin

Шаг №5

Серия FTXS - это одна из самых продвинутых моделей, отличающихся улучшенной фильтрацией воздуха, наличием датчика движения с элементами обратной связи. Экономичный, надёжный инвертор.
Третий кондиционер

Шаг №6

Третий кондиционер. Или второй в составе мульти сплит системы Daikin.

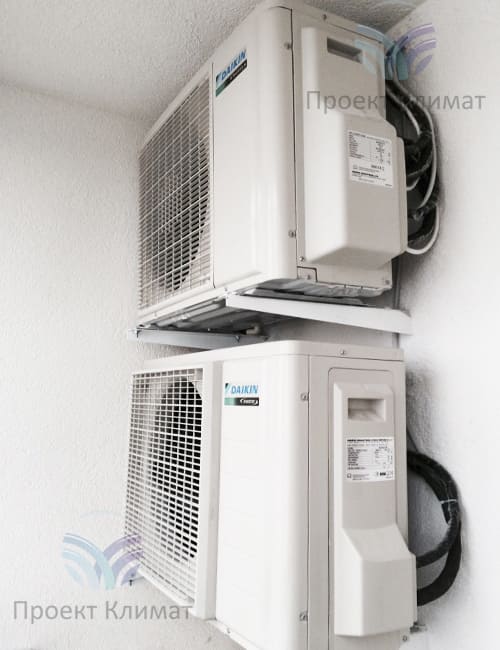

Внешние блоки системы кондиционирования

Шаг №7

Внешние блоки системы кондиционирования.

Желаем жаркого прохладного лета. С системой кондиционирования оно будет исключительно приятным!

С момента запуска началась трёхлетняя гарантия. Случись что с оборудованием ответственность несём мы как за монтаж, так и за технику. Что нас выгодно отличает на фоне конкурентов? А то, что мы являемся не только официальным дилером торговой марки DAIKIN, но и сертифицированным сервисным центром по ремонту и обслуживанию кондиционеров. Таких сервисных центров и десяти не насчитается. А данный высокий статус подчёркивает нашу узкую специализацию и профессионализм сервисных инженеров.
