Кондиционер для серверной. Охлаждение серверной

январь 2018

Зачем в серверную кондиционер?

Простой вопрос, на который каждый IT`специалист даст ответ.

Сервера греются: вся электрическая энергия преобразовывается в тепловую. Перегрев чреват снижением производительности и выходом из строя.

Выбор кондиционера для серверной

Итак, кондиционер в серверную - это необходимость. Осталось понять, какой кондиционер вам нужен: сначала по мощности, далее - по типу, здесь всё просто.

Системный блок выделяет в форме тепловой энергии 100% от потребления. Данные по потреблению можно получить из паспорта, при этом закладывается коэффициент неполной загрузки оборудования: от 0,9 до 0,8. Т.е. в среднем на 10,0 кВт. номинальной мощности энергопотребления на выходе - 8,5 кВт. тепла. Если не организовать его отведение (комплекс мероприятий по охлаждению с помощью вытяжной вентиляции и отводу тепла с помощью кондиционера), то помещение существенно прогреется и вентилятор будет прогонять через систему тёплый воздух, коэффициент теплоотдачи которого существенно ниже, что приведёт к перегреву оборудования.

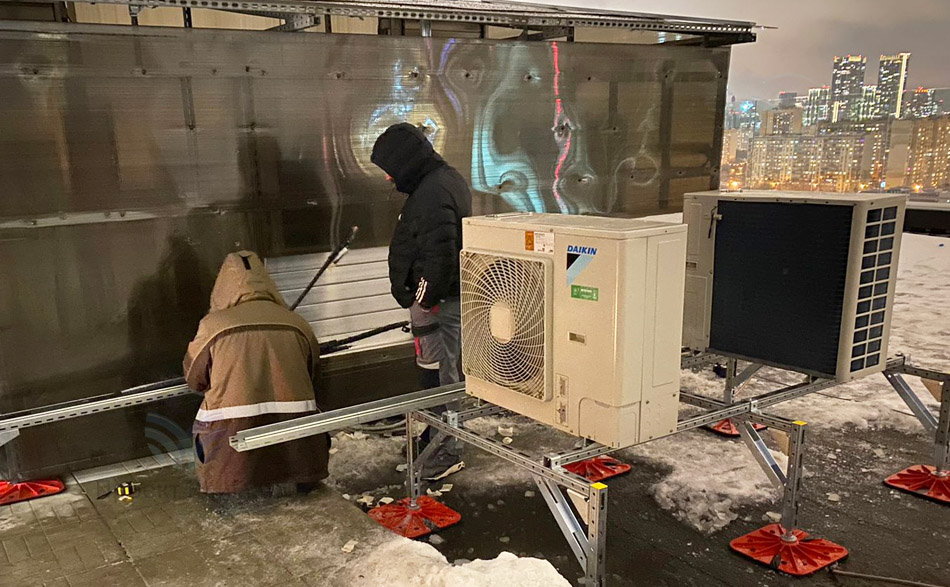

Внутренние блоки FAQ100 смонтированы, трассы от кондиционеров проложены к внешним блокам.

Монтаж двух Daikin

Установка двух кондиционеров Daikin FAQ100 с зимними комплектами и согласователем.

К объекту

Монтаж двух сплит-систем в серверной

Установка двух систем в серверной

Классика: две системы кондиционирования с блоком переменной работы.

К объекту

Монтаж канальных кондиционеров на майнинг-ферме

Охлаждение майнинга

Установка канальных кондиционеров для охлаждения стоек фермы.

К объекту

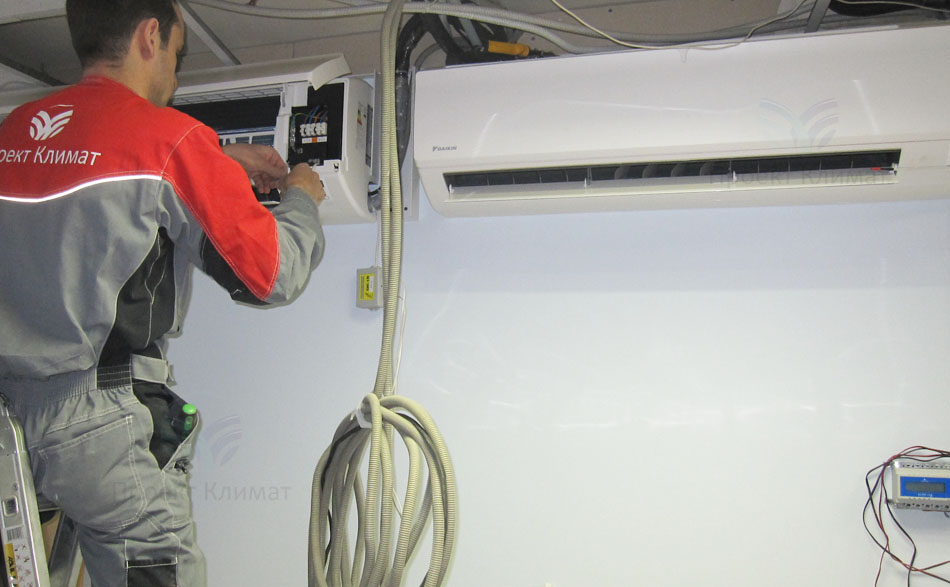

Подключение сплит-систем в серверной

Подключение кондиционеров

Монтаж сплит-систем в серверном помещении. Также - две сплит-системы.

К объекту

При организации кондиционирования серверной комнаты климатические компании сталкиваются с тремя основными проблемами:

1. Необходимость обеспечения круглогодичного охлаждения.

Кондиционер должен работать вне зависимости от температуры внешнего воздуха. Это не всем под силу. Только лучшие модели могут отработать 24 часа в сутки всю зиму при минусовых температурах. Замерзает масло, содержащееся во фреоне, снижается КПД, повышается износ. Это необходимо предусмотреть.

2. Необходимость обеспечения бесперебойного охлаждения.

Сбой в работе системы кондиционирования - это возможный перегрев и отключение оборудования. Страшный сон системного администратора!

Согласно действующим СНиП 41-01-2003 п.7.2.3 "Системы общеобменной вентиляции для производственных, административно-бытовых и общественных помещений с постоянным пребыванием людей без естественного проветривания следует предусматривать не менее чем с двумя приточными и двумя вытяжными вентиляторами каждый с расходом не менее 50 % требуемого воздухообмена. Допускается предусматривать одну приточную и одну вытяжную системы с резервными вентиляторами или с резервными электродвигателями для административно-бытовых и общественных помещений".

Реализация подобной схемы вещь дорогостоящая. В небольших серверных комнатах обходятся простым бытовым кондиционером с зимним комплектом, который имеет 75-100% запас по мощности охлаждения. Т.е. на серверный шкаф с тепловыделением 3 кВт. устанавливают кондиционер 5.0-6.0 кВт. Вариант подороже, но более адекватный с точки зрения безопасности и долговечности оборудования - это установка 2-х кондиционеров на 4.5 кВт и блока контроля их попеременной работы.

3. Необходимость поддержания заданных параметров влажности.

Как правило обеспечивается сложными, полупромышленными системами - прецизионными кондиционерами, призванными не только охладить помещение, но и поддержать заданные параметры влажности воздуха! Но описание подобных столь сложных систем не входит в задачи данной поверхностной статьи.

Из "готовых" решений можно лишь подобрать варианты для небольших серверных комнат с выделением тепла до 10 кВт. Здесь вполне можно обойтись обычными сплит-системами, доработанными зимними комплектами.

Мы крайне рекомендуем, опираясь на свой многолетний опыт и наработанную статистику по отказам оборудования, устанавливать оборудование таких производителей, как Mitsubishi Electric, Fujitsu General, Daikin, Toshiba, Carrier. Т.к. нагревать помещение вряд ли потребуется (её и так греют сервера), то устанавливать лучше и дешевле блоки, работающие только на холод, правда, некоторые производители "по умолчанию" производят модели, работающие и на холод, и на тепло.

Обратитесь к менеджерам: мы поможем в подборе требуемой модели как по техническим, так и по стоимостным характеристикам. Для вас - это одна из задач. Для нас - повседневная работа! Поверьте, мы сделаем хорошее коммерческое предложение. Да и сделаем всё на отлично!


В качестве примера, для оценки размера затрат далее представлено несколько моделей лучших японски производителей: Daikin и Mitsubishi Electric.

Если бюджет не выдерживает японские бренды, мы предложим неплохой заводской Китай. Всё больше серверных работают на китайских линейках. И... неплохо работают. Да, без фантастической эффективности. Но и стоят они на порядок меньше.


Модель сплит-системы Охлаждение, кВт. Цена Монтаж
Daikin FTYN25L / RYN25L Nord-30 2.5 35331 Р 8900 руб.
Daikin ATXN25MB / ARXN25MB Nord -30 2.6 54800 Р 8900 руб.
Daikin FTYN35L / RYN35L Nord-30 3.27 37322 Р 9900 руб.
Daikin ATXN35MB / ARXN35MB Nord -30 3.3 59600 Р 9900 руб.
Daikin FTYN50L / RYN50L Nord-30 5.35 53187 Р 11400 руб.
Daikin ATXN50MB / ARXN50MB Nord -30 5.7 81800 Р 9900 руб.
Daikin FTYN60L / RYN60L Nord-30 6.01 58807 Р 11400 руб.
Daikin ATXN60MB / ARXN60MB Nord -30 6.3 86800 Р 11400 руб.
Daikin FAQ71B / RQ71BV Nord-30 7.1 168641 Р 14900 руб.
Daikin FAQ100B / RQ100BV Nord-30 10.0 183630 Р 14900 руб.

Модель сплит-системы Охлаждение, кВт. Цена Монтаж
Mitsubishi Electric MS-GF25VA / MU-GF25VA/-30 2.5 44490 Р 9000 руб.
Mitsubishi Electric MS-GF35VA / MU-GF35VA/-30 3.4 61900 Р 9000 руб.
Mitsubishi Electric MS-GF50VA / MU-GF50VA/-30 5.1 71890 Р 9000 руб.
Mitsubishi Electric MS-GF60VA / MU-GF60VA/-30 6.0 83990 Р 9000 руб.

Бесперебойность работы системы охлаждения серверной комнаты обеспечивается за счёт резервирования и запаса мощности.

  • Во-первых, если поступления тепла составляют, к примеру, 7 кВт., то желательно установить сплит-системы, минимум 2 блока, на 9 кВт. Чтобы ни одна система не выходила на предельные режимы работы, т.к. на максимальных режимах ресурс вырабатывается наиболее интенсивно.
  • Во-вторых, установка резервного блока, который сможет охлаждать помещение при поломке одного единственного или одного из двух основных кондиционеров.
  • В-третьих, автоматизация управления охлаждения. Самая простая схема - это включение/выключение оборудования с применением блока попеременной работы на 2 независимых кондиционера. Распространённая схема: работа одного кондиционера в течение 24 часов с последующим включением второго, совместной работой непродолжительное время (чтобы второй блок мог выйти на рабочие температуры без форсажа) и выключением первого блока. Чуть сложнее схема работы с тремя блоками. В данном случае один из блоков вообще "отдыхает" двое суток или работают две сплит-системы на минимальных режимах, что существенно продлевает срок службы оборудования.

Кассетные кондиционеры в серверной

Канальный кондиционер в серверной

Оснащение кондиционера для серверной зимним комплектом

Зимний комплект для кондиционера состоит из 3-х составляющих:

  • регулятор скорости вращения электродвигателя вентилятора компрессорно-конденсаторного блока кондиционера. Это одна из основных, самых сложных технически выполненных частей зимнего комплекта. Основное назначение - замедление скорости вращения вентилятора. Он не должен допустить обдув испарителя воздухом с температурой +30 градусов и -20 с одинаковой интенсивностью.
  • нагреватель картера компрессора. Цель - подогреть масло, находящееся во фреоне для обеспечения смазки трущихся деталей компрессора. В противном случае металлическая стружка неизбежна. А это увеличение зазора деталей, нарушение центровки, увеличение амплитуды колебаний с дальнейшим полным выходом компрессора из строя в случае отсутствия должной смазки "сердца" кондиционера.
  • обогрев слива дренажа. Образование конденсата во внутреннем блоке - побочный эффект кондиционирования. А теперь представьте, что влага, выходящая на улицу по дренажной трубке, попадает на трубку с отрицательной температурой.

Для больших серверных, а также для охлаждения майнинг-ферм часто применяют канальное кондиционирование, обеспечивающее адресную раздачу воздуха к стойкам


Дабы не охлаждать всё помещение целиком холодный воздух подводят непосредственно к оборудованию, используя канальные кондиционеры. Внутренний блок канального кондиционера осуществляет забор воздуха по воздуховодам и, охлаждая его, подаёт обратно. При подобной схеме несколько снижаются затраты на охлаждение, сокращается загрязнение серверной, через шкаф проходит тот же самый объём воздуха, очищаемый фильтрами внутреннего блока сплит-системы с незначительным добавлением воздуха из вне.

Охлаждение серверной канальными кондиционерами

Подведение воздуховодов от канальных кондиционеров к стойкам серверной

Воздуховоды канальной сплит-системы

Эффективное распределение охлаждённого воздуха между стоек с оборудованием

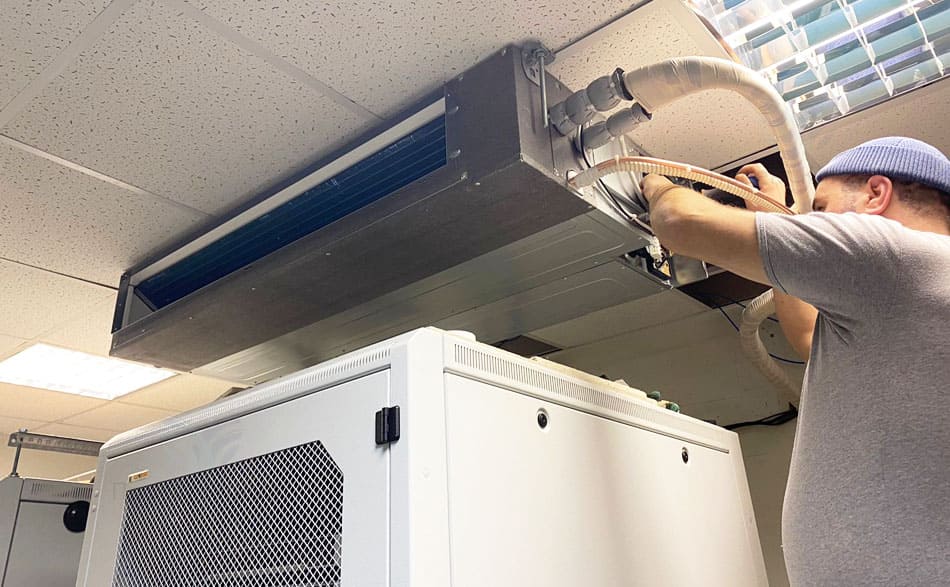

Монтаж канальных кондиционеров

Монтаж канальных кондиционеров для охлаждения оборудования

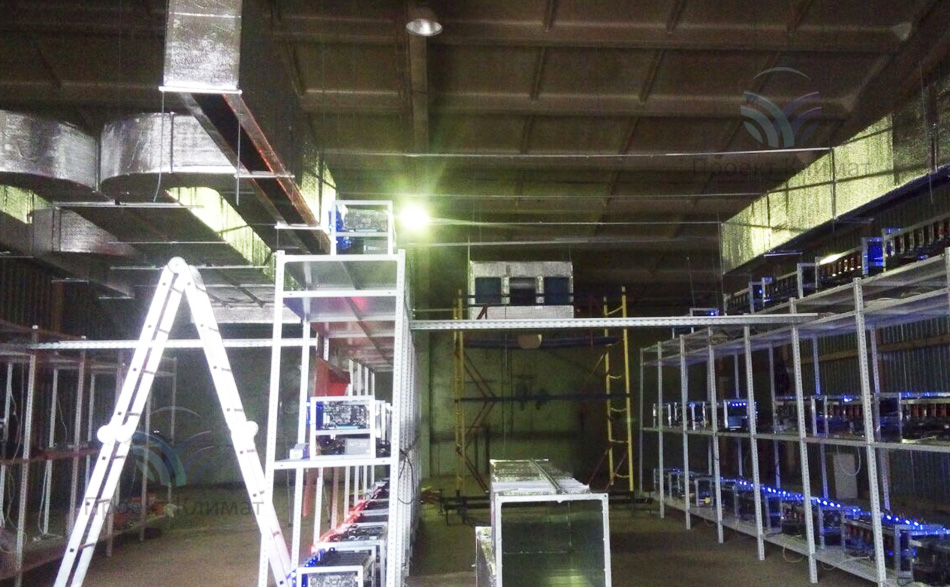

Канальное охлаждение майнинга - 210 кВт.

Система канального кондиционирования майнинг фермы на 210 кВт.


Более сложные объекты требуют выполнения детальных расчётов и подбора оборудования, поставляемого зачастую под заказ на определённый объект. В заключение ещё хочется отметить: да, прецизионные кондиционеры с контролем влажности, чистоты и температуры воздуха - это верх совершенства. Установка подобной системы позволяет полностью избавиться от риска выхода оборудования из строя за счёт внешних причин. Но стоимость установки и её монтажа весьма высоки и делают данный шаг рентабельным только в больших серверных с огромным объёмом информации, в серверных, где не просто потеря (большинство данных в принципе резервируются), а простая остановка оборудования вызывает колоссальные затраты.

В серверных комнатах средних компаний вполне обоснованно воспользоваться сплит-системой бытового назначения (настенной, кассетной, канальной и т.д.), доработанной зимними комплектами и при необходимости - блоком управления попеременной работы при установке двух и более кондиционеров.

Ну а в крошечных серверных комнатах небольших провайдеров или небольших компаний с собственными серверными (на 2-3 мощных ПК) зачастую устанавливаются обычные мобильные кондиционеры: дёшево и сердито. Опять же: любой вариант имеет право на реализацию, при выборе ориентируются на бюджет, насущную необходимость в том или ином виде удаления тепла и оценку риска "что если всё-таки вырубится от перегрева".

В любом случае мы с радостью поможем в решении проблемы охлаждения серверной комнаты. Кондиционер в серверной - это, как уже говорили, необходимость для любой компании. Ценность данных, цена простоя целого офиса из-за срабатывания защиты от перегрева - несоизмеримы со стоимостью оборудования и его монтажа.

Обслуживание сплит-систем

И ещё хотелось бы отметить: у кого бы вы не заказали кондиционер - не забудьте проводить регулярное сервисное обслуживание! Ведь кондиционер в серверной работает постоянно, пропуская каждый час через себя сотни кубических метров воздуха, что приводит к засорению теплообменника и испарителя. А это чревато перегревом и выходом компрессора из строя. Периодическое сервисное обслуживание (два раза в год) существенно продлит срок службы сплит-системы.

Обслуживание кондиционера в серверной

Обратите внимание на степень загрязнения. Грязный блок - резкое снижение КПД!

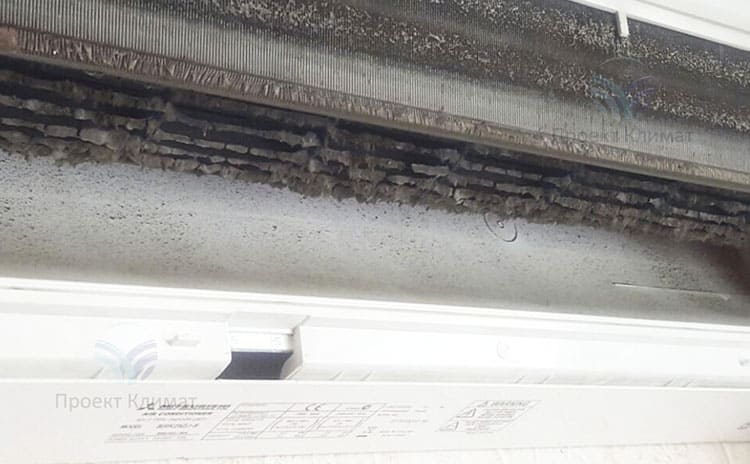

Загрязнение настенного кондиционера

Честно: мы грязь не накидывали. Это реальное состояние многих сплит-систем.

Загрязнение поддона кассетного кондиционера

Кассетный кондиционер. Пока не потекло из поддона - нас не вызвали. Зря.

Поверьте, это дешевле, чем каждый год устанавливать новый кондиционер для охлаждения серверов! Помимо этого мы оказываем услуги по установке новых взамен вышедших из строя старых систем (иногда восстановление обходится в сумму, сопоставимую с покупкой нового кондиционера) на имеющуюся трассу с и без промывки магистрали (некоторые серии).
